Автономный отопитель салона своими руками 12 вольт

ПРОБЛЕМА:

1. При установке центрального тоннеля от ГАЗ 3110 мною был демонтирован воздуховод направляющий воздух к ногам задних пассажиров, а этой зимой задние пассажиры в дальних поездках стали жаловаться, что замерзают ноги, в то время как спереди — «Ташкент».

2. Так же для того чтобы за зря не греть тоннель, а направить весь теплый воздух в ноги спереди — заглушил отвод ведущий в тоннель.

3. После модернизации системы охлаждения — напор антифриза значительно возрос, это стало ещё одной причиной в моем решении (так как не пришлось ставить электропомпу)

РЕШЕНИЕ:

Установить дополнительный отопитель салона.

РЕАЛИЗАЦИЯ:

1. Первым делом заказал из Благовещенска (пограничный город с Китаем) сам отопитель — с доставкой вышел 1300 руб.

Аналогов на AVITO — очень много продают, на рынке в втридорога.

Из параметров отопителя:

Высота — 80мм (идеально встает и не мешает регулировке кресла) Обдув — 3 вентилятора 12V, на противоположной стенке 4 сопла Радиатор — алюминиевый Патрубки — медные 16мм.

1. Сам отопитель по-разному примерял под креслом переднего пассажира

1.1 Если ставить со смещением назад (в углубление) — то туда и большой отопитель войдет (высотой 120 мм), но ноги заднего пассажира упрутся в сопла (если не хотите поджарить кого-то) + эстетика салона нарушается 1.2 В среднем положении — отопитель не мешает, с трудом устанавливается, но кресло перестает регулироваться (упирается в отопитель) 1.3 Переднее положение самое оптимальное — никому не мешает, кресло регулируется, не видно пассажирам — к тому же очень удобно крепить на ребро жесткости кузова

2. Последовательно главному отопителю подключаем дополнительный (делал не сливая антифриз)

Для этого я использовал силиконовые шланги Salers-technology

диаметром 16 мм, оставшиеся после установки силикона на всю систему охлаждения. + один силиконовый уголок 90град и соединительную трубку на 16мм.

Функция прогрева салона и поддержания его в комфортном тепловом состоянии возложена на штатный отопитель. Принцип его функционирования предельно прост – тепло от нагретого охлаждающей жидкостью радиатора рассеивается вентилятором внутри автомобиля. Чем выше обороты, тем сильнее греет, а на холостых извольте – из недр решеточек будет веять лишь слабым теплом. В ноль и так сойдет, а при минусе?

Примитивный обогрев салона любого автомобиля зимой своими руками: актуальные технологии

Тепловентилятор

Любителям простых решений по душе придутся допсредства отопления салона. Сконструировать обогреватель в машину от прикуривателя своими руками – один из простых и доступных вариантов оформления дополнительного обогрева. Плюсы такого устройства сложно недооценить:

1. Топливо и кислород не сжигаются.
2. Возможность использования в машинах любого класса.
3. Компактная конструкция.

Подобное решение есть в продаже. Его наименование – автомобильный тепловентилятор на 12 Вольт. Основной недостаток – низкая эффективность: в одиночку создать микроклимат ему не под силу. Автообогреватель рекомендуется использовать только в качестве дополнения к штатным аппаратам отопления. Свой надежнее и, к тому же, ремонтопригоден – все по аналогии с зимними омывайками: рецепт домашней незамерзайки куда лучше придорожной канистры неизвестного зелья.

Керамическая печь

Использовать в качестве источника тепла сжигаемый газ – эффективный способ быстро поднять температуру до комфортных величин. Элементов минимум – керамическая печка и газовый баллон на 15 литров. Опасность возникновения пожара и интенсивное сжигание кислорода сдерживают спрос на этот вид подогрева.

Доработать заводскую печь

Идти по пути усовершенствования штатных средств предпочтительнее, но затраты несравнимы. Доработать отопитель – дело не из легких: и сноровка нужна, и элементы компактного размера. Не факт, что дополнительно установленный радиатор даст эффект, поскольку жидкости-то тяжело прогреться до рабочей температуры. Другое дело – внедрить электронагреватель от дизельной модификации (РТС) – эффект налицо. К тому же теплый воздух идет сразу же после пуска мотора.

Видео: установка нагревателя антифриза на Мерседес

Каналом «DDD» опубликован видеоролик, в котором описана процедура создания подогревателя антифриза на примере автомобиля Мерседес Спринтер

Зимой запуск замерзшей силовой установки вызывает много проблем у автовладельцев. Загустевшее масло, плохая испаряемость топлива, повышенное сопротивление в АКБ приводят к тому, что силовой агрегат очень неохотно заводиться. Но решение такой проблемы есть – установить и использовать предпусковые подогреватели. Эти устройства позволяют разогреть технические жидкости мотора, обеспечивая сравнительно легкий пуск мотора в сильный мороз.

Рынок автомобильных аксессуаров предлагает большое количество таких устройств. Но многие автовладельцы не особо спешат тратить деньги, предпочитая изготовить подогреватель двигателя своими руками. И это вполне возможно, по эксплуатационным показателям самодельные приборы не уступают заводским, а финансовые затраты будут значительно меньшими.

В целом, заводские и самодельные изделия используют один и тот же принцип. Для разогрева используются ТЭНы, то есть нагрев осуществляется электроэнергией, но вот воздействовать они могут как на антифриз, так и на масло. Также они могут работать от сети 220 В, или же быть автономными, работающими от бортовой сети авто (12 В). В каждом из этих устройств есть свои достоинства и недостатки.

Как изготовить обогреватель для машины своими руками и запитать его от прикуривателя: инструкция

Принцип работы тепловентиляторов основан на формировании теплового потока за счет обдува нагретого тела. Воздушный поток генерирует вентилятор, а в качестве источника тепла выступает керамический нагревательный элемент. Ранее встречались модели с трубчатыми электронагревателями и нихромовыми спиралями.

Подбор компонентов

Оформить дополнительный обогрев салона автомобиля зимой своими руками можно из подручных средств. Одна из простых схем включает компоненты, доступные любому изобретателю:

• Электрическая распределительная коробка IP65, которая служит в качестве корпуса.
• Нихромовая спираль для бытовой электрической печи, выполняющая роль нагревательного элемента.
• Осевые вентиляторы в количестве двух штук.
• Две клеммных колодки для крепления отрезков спиралей и увязывания их соединительными проводами.
• Провод сечением не менее 2,5 мм2.
• Разъем для прикуривателя.
• Кнопка-выключатель.

Спираль

При выборе ферронихромового спирального элемента необходимо руководствоваться его сечением. Не рекомендуется выбирать изделия диметром более 0,6 мм. Оптимальной диаметральной характеристикой является 0,6 мм – и в продаже можно свободно найти, и схема соединения проста. Этого совета будем придерживаться при проектировании электрической части.

К сведению. Нихромовую спираль можно взять из тостера, микроволновки или аэрогриля, измерив ее диаметр и скорректировав схему конструирования устройства.

Кулер

С функцией рассеивания тепла могут справиться малогабаритные вентиляторы. Конкретный размер зависит от габаритов распределительной коробки. Например, для коробочки 88х88х60 подойдет два кулера 30х30х15. Разумеется, электродвигатель должен быть рассчитан на 12 Вольт.

Изготовление

При создании схемы обогревателя для машины своими руками с запиткой от прикуривателя важно понимать, что от длины участка из нихромовой спирали зависит его электрическое сопротивление, влияющее на величину потребляемого тока и, как следствие, количество отдаваемого тепла. Чем больше длина и сечение, тем меньше сопротивление проводника и больше мощность установки.

Здесь важно не переоценить схему. Штатная цепь питания прикуривателя рассчитана не более, чем на 15-20 Ампер нагрузки. Исходя из этого конструируем схему, учитывая такие аспекты:

• Количество спиралей – 5.
• Длина спирального элемента – 20 см, диаметр – 0,6 мм.
• Параллельно запитываются два участка: один состоит из двух последовательно соединенных спиралей, другой – из трех. Первый располагается ближе к вентиляторам.

Монтаж спиральных элементов осуществляется в «клеммники», соединение между собой производится также через отверстия клеммных зажимов отрезками проводов. На одном из торцов распределительной коробки делается вырез под вентиляторы, которые склеиваются между собой и приклеиваются к корпусу. На противоположной стороне оформляется окошко, через которое из изделия будет выходить воздух. В качестве наглядного пособия можно использовать рисунок.

Внимание! Представленная схема сконструирована исходя из использования только нихромовой спирали диаметром 0,6 мм и длиной 20 см. Под другие характеристики нагревателя необходимо проектировать иную электросхему.

На деле мощность устройства получается около 150 Вт. Ток потребления – 13 А. Более мощное устройство предполагает использование спиралей диаметром 0,8 или 1,0 мм подобной длины. Подключение в разъем прикуривателя таких установок невозможно – изделие подключается напрямую от аккумулятора через предохранитель и реле на 30А.

Как сделать подогреватель антифриза на 220В?

Подогреватель на 220 Вольт для авто необходимо оснастить насосом для обеспечения циркуляции жидкости по системе охлаждения. При отсутствии помпы можно произвести самостоятельную установку и подсоединение автономного электроподогрева в низкой точке охладительного узла. Прогрев жидкости должен составить не меньше 50 градусов, но для работы жидкостных систем зимой потребуется высокое напряжение (12 вольт — недостаточно).

Что понадобится для изготовления?

Чтобы самому изготовить подогреватель на 220В, потребуется:

• котел либо бочонок (можно любой резервуар аналогичной формы), выполненный из стали или другого металла;
• распределительное устройство (блок управления);
• текстолитовая пластина (толщина 6 мм);
• нагревательный механизм (можно установить ТЭН от электрического чайника);
• штуцера и патрубки для подключения (допускается использование сантехнических шлангов).

Этапы изготовления

Итого

Дополнить зимой штатный обогрев салона сконструированным своими руками автомобильным тепловентилятором – одно из простых решений. Его проще реализовать, нежели установить подогрев сидений на Лада Гранта бедной комплектации. Значение тепловой установки в создании внутреннего микроклимата исключительно вспомогательное ввиду невысокой эффективности подобного подогрева. Преимущество в сравнении с магазинными вариантами – надежность, меньшая стоимость, ремонтопригодность.

Изделие собирается из нихромовых спиралей диаметром 0,6 мм, вентиляторов, «клеммников», проводов, разъема для прикуривателя и кнопки. Большая часть элементов умещается в корпусе. Питание осуществляется от розетки прикуривания. Токовая нагрузка – не более 15 А. Эффективная мощность – порядка 150 Вт.

Альтернативное решение – сделать автообогреватель из фена. Двигатель изделия рассчитан на 12 В. Нагревательные элементы придется разрезать на несколько участков и соединять параллельно, предварительно измерив величину силы тока. Фен следует подключать исключительно через реле.

Многочасовое ожидание в автомобиле в дорожной пробке или, чего хуже, ночевка в открытом поле на морозе неизбежно приводят к мысли, что автономный отопитель салона – отнюдь не блажь охотника-рыболова или атрибут дома на колесах профессионального водителя.

Самодельный подогреватель двигателя с помпой

При изготовлении самодельного подогревателя ДВС с помпой, нужно учитывать такие нюансы:

1. Монтаж нагревателя с насосом может быть выполнен в любом месте системы охлаждения. Помпа создает необходимое давление, позволяя расходному материалу принудительно циркулировать.
2. Для обеспечения хорошего подогрева места пайки лучше использовать газовую или точечную сварку.

Что понадобится для изготовления?

Чтобы создать такой подогреватель, понадобится:

• отрезок толстостенной трубы длиной 80 мм;
• насос (в примере используется помпа от Газели);
• два шланга по 20 мм;
• металлическая пластина;
• нихромовая нить.

Этапы изготовления

Пошаговая инструкция по сборке:

1. Сначала производится обработка толстостенной трубки. Необходимо добиться, чтобы ее внешний вид и диаметр соответствовали нужным размерам.
2. Из металлической пластины вырезается два диска. Размеры этих компонентов должны соответствовать диаметрам труб.
3. К каждому диску приваривается или припаивается по одной дополнительной пластине. Это позволит обеспечить лучший теплообмен и эффективный прогрев.
4. Для создания теплообменника можно обработать швы устройства паяльником либо сварочным оборудованием. На этом этапе важно убедиться в хорошей герметичности и отсутствии зазоров, чтобы не допустить утечки жидкости в дальнейшем. Качественной электроизоляции можно достичь применением листового асбеста.
5. Производится крепление нихромовой спирали на листе паронита, фиксация осуществляется в специальных отверстиях. Для обеспечения более качественной работы сопротивление спирали должно составить в диапазоне 2,5-4 Ом.
6. Нагревательные элементы необходимо уложить спиралями вниз. Чтобы изоляция была максимальной, устройство надо обернуть теплоизоляционным материалом, к примеру, пенопленом.

Установка самодельного подогревателя

Установка нагревательной системы выполняется так:

1. Нижний шланг подачи антифриза в печку разрезается.
2. В образованный разрыв вставляется теплообменник, оснащенный водяным насосом. Помпа необходима для циркуляции хладагента по малому кругу системы охлаждения.
3. Подключение нагревательной системы в проводку осуществляется с применением отдельного тумблера с исполнительным реле. В случае, если устройство будет выключаться по времени, то цепь нужно оборудовать дополнительным реле.
4. Выполняется соединение всех контактных компонентов.
5. Визуально проверяются установленный в автомобиле нагреватель, все шланги и патрубки на предмет отсутствия герметизации. Если есть подозрения на какой-либо участок, то рекомендуется сразу произвести замену хомутов. Выполняется первичный пуск подогревателя и проверяется работа системы.

Видео: установка нагревателя с помпой своими руками

Каналом «Автообслуживание своими руками» опубликовано видео, в котором показан процесс самостоятельной установки нагревателя двигателя с помпой.

Воздушный отопитель салона автомобиля

Является лидером в выборе профессиональных водителей. Затраты на приобретение и установку автономного воздушного отопителя примерно вдвое меньше стоимости топлива, использованного на прогревание салона в течение года эксплуатации тягача.

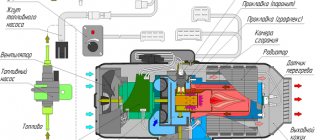

Устройство и конструкция воздушного автономного отопителя салона в общих чертах сродни примитивному пусковому подогревателю. В отличие от последнего, автономный отопитель использует для обогрева воздух, устанавливается непосредственно в кабине или салоне авто.

Тепло, образующееся при сгорании небольшого количества топлива в камере сгорания, передается через алюминиевый теплообменник воздушному потоку, нагнетаемому малошумным вентилятором в салон. Продукты сгорания выводятся по металлическому жаропрочному рукаву за пределы кабины. Топливо хранится в баке, расположенном, как правило, на задней стенке кабины тягача. В салоне устанавливается пульт управления и регулятор забора воздуха. В среднем автономный прибор потребляет 200 мл горючего в час при нагрузке на аккумулятор в 40-50Вт. Тепловая мощность колеблется от 2 до 7 квт/ч.

Современные магистральные грузовики и тяжелая строительная техника комплектуются дизельным автономным отопителем салона на 24 вольта, что связано с особенностью используемого топлива и напряжения бортовой сети. В американских тягачах используется напряжение питания легкового транспорта, поэтому устанавливается автономный отопитель салона дизельного питания на 12 вольт.

Наибольшим авторитетом и уважением пользуются дизельные автономные отопители салона автомобиля Airtronic (Eberspacher) и Air Top ST (Webasto). Немецкое качество, безотказность в работе и удобное управление соответствуют высоким ценам на продукцию. Среди достоинств брендовых автономных отопителей:

• высокое качество сборки;
• наличие программируемых режимов работы;
• возможность запуска на расстоянии от авто более чем на 1000 м.

Среди российских моделей стоит упомянуть о собственной разработке самарской – автономном отопителе салона Планар. При невысокой стоимости он отличается неприхотливостью и надежностью. Использует дизельное топливо и управляется вручную с пульта в салоне авто. Модель отопителя «Планар -4Д», потребляя 0,12-0.4 литра дизеля в час, способна обогреть салон автобуса на 30 посадочных мест.

Подогрев топливного фильтра сепараторной конструкции

Для изготовления подогревателя топливного фильтра сепараторной конфигурации дизельного двигателя понадобится токарный станок.

При установке нагревателя на фильтры сепараторных конструкций придется демонтировать сливной узел, предназначенный для удаления воды из отстойника. Если убрать это устройство, то в будущем он должен заправляться только качественным горючим.

Что потребуется?

Для выполнения задачи потребуется:

• комплект гаечных ключей;
• кабеля для соединения нагревателя;
• отрезок металлической трубки для производства втулки;
• четырехконтактное реле;
• тумблер;
• токарный станок.

Алгоритм действий

1. Стальная втулка вытачивается до нужного диаметра. Внешняя часть изделия должна быть по размеру аналогичной клапану слива.
2. Используя дрель, просверливается центральное отверстие.
3. На трубе нарезается внутренняя и внешняя резьба. Наружный шаг должен соответствовать диаметру сливного компонента, а внутренний — резьбе на свечах накаливания.
4. Производится сборка полученного изделия со свечей. Данная конструкция устанавливается в корпус сепаратора, ее надо максимально надежно закрутить. Саму форму устройства придется подкорректировать, поскольку на шестиграннике необходимо сделать шпильку. Для выполнения задачи нужно приварить сбоку винт либо болт.
5. Затем осуществляется укладка кабеля. На плюсовой электроцепи необходимо поставить выключатель (тумблер), а также четырехконтактное реле. Линию следует защитить с помощью предохранителя, чтобы исключить возможные замыкания и скачки.
6. Производится подключение двух контактов. Отрицательный выход «массы» надо подсоединить ко втулке, а плюсовой — к свече накаливания. После подключения выполняется проверка работы системы.

Газовый отопитель салона

Надо отметить, что у дизельных и бензиновых автономных отопителей салона существует серьезный конкурент – газовый отопитель салона автомобиля, использующий в качестве топлива природный газ или пропан-бутан. Стоит отметить автономные устройства обогрева салона немецкого разработчика – компании Trumatic, чья продукция отличается:

• самым тихим, практически беззвучным режимом работы,
• высоким КПД – 97%;
• полным отсутствием запаха продуктов сгорания, характерного для дизельного топлива.

Бензиновые автономные отопители нашли применение в основном для использования в условиях низких температур и сильных морозов северной климатической зоны.

Некоторые нюансы

Несколько об особенностях использования обоих видов подогревателей. Если взять обычный легковой автомобиль, то объем смазочного материала и охлаждающей жидкости не сильно отличается (в среднем масла заливается 3,5 литра, а антифриза – 4,5 литра). То есть, теоретически энергии для разогрева обеих жидкостей потребуется примерно одинаково. Но есть один нюанс – масло находится в одном месте – поддоне, а антифриз располагается по всей системе. Поэтому в случае с использованием устройства для разогрева охлаждающей жидкости, то требуется обеспечение циркуляции, а вот при нагреве масла этого не нужно.

И еще – антифриз необходимо достаточно сильно разогревать (хотя бы до 50-60 град.) масло же этого не требует, его можно лишь немного увеличить его температуру, чтобы повысить текучесть.

Из-за этих особенностей использовать для нагрева антифриза 12-вольтовый подогреватель не целесообразно, поскольку для должного подогрева потребуется очень много энергии. Поэтому автономные устройства в основном используются для воздействия на смазочный материал, а вот работающие от сети 220 В устанавливаются в систему охлаждения.

Далее рассмотрим, как изготовить предпусковой подогреватель своими руками на ВАЗ или любой другой автомобиль. Отметим, что вариаций самодельных устройств очень много, мы же опишем только два сравнительно простых в изготовлении прибора.

Так ли все просто

При внешней простоте принципа обогрева воздушный автономный отопитель вряд ли можно рассматривать в качестве дополнительного отопителя салона, доступного для изготовления своими руками. В условиях самодельного производства практически очень сложно выполнить требования:

• к качеству сварки элементов с учетом специфики тепловой нагрузки и деформации сопряженных элементов;
• к надежности систем управления, необходимых для работы автономного отопителя;
• к предупреждению отклонений от заданного режима горения, образования большого количества угарного газа, прогорания стенок камеры и, как следствие, смешивания продуктов горения и подогретого воздуха;
• к обеспечению контроля процедуры запуска без риска возникновения пожара.

Другой вариант организации отопления

Классическим вариантом автономного отопителя является схема, когда в отопительном устройстве одновременно собрано два контура – контур подогрева тосола двигателя и теплообменник для теплоносителя, направляемого в систему обогрева кабины.

Встречаются варианты автономной системы отопления с небольшими модификациями, имеющие в системе обогрева салона подключенную теплоизолированную емкость или бак с горячей водой. Такой бойлер играет роль одновременно аккумулятора тепла и источника горячей воды. Дополнительный насос прокачивает и нагревает емкость, работающую в режиме бойлера. Такой автономный обогреватель чаще всего применяется для передвижных жилых помещений – домов на колесах.

Третий вариант

Электрический автономный отопитель, именуемый в просторечии «феном», служит для быстрого прогрева салона при низких температурах воздуха. Если в вашем автомобиле стоит аккумулятор емкостью не менее 75 Ач, используйте электрический отопитель салона автомобиля, который конструктивно является 12-ти вольтовым аналогом устройства для сушки волос, с той разницей, что вместо 220 В домашней электросети, используется напряжение в 12 В аккумулятора и генератора автомобиля. Африканской жары в салоне ожидать не стоит, но за время прогрева печки автомобиля до желаемых 70-80 о С, подобный отопитель салона автомобиля, работающий от прикуривателя, является незаменимым, если необходимо срочно отогреть замок или убрать иней с замерзшего стекла.

• небольшая тепловая мощность и скорость разогрева;
• необходимость наличия «здоровой» и заряженной под завязку аккумуляторной батареи и исправного генератора.
• нагревательный элемент «фена» разогревается до высокой температуры и частично сжигает кислорода воздуха в салоне.
• обращение с нагревателем требует аккуратности для предупреждения возможного попадания легковоспламеняющихся веществ на нагревательный элемент.

Автономный электрический отопитель салона автомобиля проще всего изготовить своими руками с использованием электровентилятора, работающего от прикуривателя.

Наиболее распространенной и доступной для реализации конструкцией отопителя является схема, состоящая из 12-ти вольтного вентилятора-кулера, используемого в блоках питания и системах охлаждения компьютеров и нагревательной панели. Последняя изготавливается в виде рамки или трубки из негорючего и диэлектрического материала. Подойдут элементы крышек и корпусов мощных электрических пускателей из текстолита или стеклотекстолита.

Как вариант, для использования в качестве нагревательного элемента автономного отопителя может применяться нихромовая спираль, натянутая на специальных монтажных керамические фишках. В таком случае панель можно изготовить из любого теплостойкого материала.

Наш дополнительный отопитель салона работает от прикуривателя и напряжения 12 В, поэтому в конструкции используем низкоомную нихромовую проволоку:

• измерим с помощью тестера сопротивление 1 м проволоки;
• для получения максимального тока в 5 А отрежем длину нихрома сопротивлением в 2 Ом и изготовим спираль, наматывая проволоку на стержень или карандаш;
• немного растянем полученную спираль так, чтобы расстояние между витками спирали было не менее 2-3 толщин проволоки;
• исходя из полученной длины спирали, выберем размеры нагревательной панели такой, чтобы в сечении рамки находилось не менее 4-5 рядов нагревательного элемента.
• закрепим спираль на монтажной рамке, установим вентилятор и подключим к выходным контактам двужильный шнур с сечением провода не менее 1,5мм 2 .

После сборки конструкции автономного электрического обогревателя тестируем, подключив на короткое время к выводам аккумулятора. Если монтаж выполнен правильно – спираль отопителя не должна разогреваться до «красного» состояния, направление движения воздуха, подаваемого вентилятором, должно соответствовать расчетному. В противном случае необходимо изменить полярность подключения и учесть при подсоединении штекера включения в прикуриватель.

Видео как сделать отопитель салона самостоятельно:

Вариант №3: «грелка» для рук

Для того чтобы спастись от холода при помощи этого обогревателя, достаточно иметь заряженный автомобильный аккумулятор.

Приготовьте следующие изделия:

• большую металлическую банку из-под кофе (диаметром около 100 мм и высотой примерно 200 мм);
• патрон от автомобильного стоп-сигнала с лампочкой для него мощностью 25 Вт (имеет фиксатор байонетного типа);
• плавкий предохранитель на 2 А;
• провода;
• деталь в форме буквы «П» от детского конструктора;
• два винта М2,5 с гайками (можно позаимствовать из того же конструктора).

Инструментарий понадобится более чем скромный:

• дрель с набором сверл;
• паяльник и припой для него.

Начинаем мастерить:

1. Банку из-под кофе превращаем в решето – высверливаем в ее стенках множество отверстий диаметром 3 мм. Подобное отверстие нужно просверлить в самом центре днища емкости.
2. Патрон от лампы прикручиваем с одной стороны к П-образному кронштейну от детского конструктора, после чего другой стороной этот кронштейн следует прикрутить к днищу банки (для этого мы и сверлили отверстие в его центре).
3. В стенке банки напротив патрона просверливаем еще одно отверстие, диаметр которого должен составлять примерно 7 мм. В нем следует закрепить гильзу из любого токонепроводящего материала. В гильзу продеваем 2-жильный провод с сечением жил не менее 1 кв. мм, который нужно подключить к патрону (кронштейн для этого придется временно открутить).
4. Вернув кронштейн на место, вкручиваем в патрон 25-ваттную лампочку и закрываем банку крышкой.
5. Остается подключить обогреватель к аккумулятору через 2-амперный предохранитель.

Время разогрева для этого обогревателя составляет примерно 10 мин. Греть на нем руки следует с осторожностью, так как температура металлической банки становится достаточно высокой.

Разумеется, самодельным электрообогревателем, пусть даже таким маломощным, нельзя пользоваться в помещении, наполненном горючими газами и испарениями. Также его следует убирать подальше от легковоспламеняющихся материалов.

Следите за уровнем заряда аккумулятора. Если напряжение на его клеммах упадет до 10 В, обогреватель нужно срочно отключить. Если этого не сделать, аккумулятор необратимо испортится.

На сегодняшний день многообразие обогревателей настолько велико, что покупателю сложно определиться с выбором прибора. В данной статье рассмотрим керамические обогреватели для дома — принцип действия и критерии выбора.

В чем преимущества и недостатки потолочных инфракрасных обогревателей, вы узнаете в этом материале.

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

• ТЭН;
• Отрезки труб;
• Сантехнические сгоны, тройники, переходники;
• Материалы для герметизации соединений;
• Хомуты;
• Кабель с вилкой;
• Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

• Слесарные тиски;
• Метчики и плашки для нарезания резьб;
• Набор ключей;
• Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
4. Вкручиваем в тройник подготовленный отрезок;
5. С другой стороны в трубу вкручиваем переходник;
6. Еще один переходник вкручиваем в третий вывод тройника;
7. Присоединяем к ТЭНу кабель, соединения изолируем;

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто. Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль.

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда. Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров, а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной. Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной. Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Существующие виды

Принято классифицировать автономные обогреватели в первую очередь по сфере применения:

• воздушный — греет только салонный воздух, представляя собой обычный тепловой вентилятор;
• жидкостный — связан с системой охлаждения ДВС и топливной системой, обогревает салон, дверные замки и лобовое стекло;
• масляный — способен подогревать масляную систему автомобиля, чем ускоряет запуск мотора зимой.

Газовый

Основа газовых печек — голубое топливо. Основным действующим звеном является вентилятор, обеспечивающий свободный круговорот воздуха. Он разогревается до нужной температуры во время сгорания газа, а для ускорения обогрева применяются добавочные лопасти.

Преимущества газовых автономок:

• Работают даже при остановленном моторе, без интеграции с другими системами авто, поэтому водителю не нужно опасаться посадить АКБ, и в самые морозные дни внутри машины будет очень тепло.
• В таких устройствах нет электронных датчиков и прочих сложных механизмов, что существенно увеличивает их эксплуатационный ресурс.
• Они полностью безвредны для людей, ведь появляющиеся во время сгорания газы сразу выбрасываются наружу.
• Для обеспечения работы устройства достаточно лишь своевременно заправлять газ. Учитывая цену на бензин и дизтопливо, такой способ нагревания является выгодным с финансовой точки зрения.

Бензиновый

Бензиновый отопитель чаще встречается под шильдиком Webasto Air Top. Это самый качественный из аналогов. В гарнитуре с «вебаста» идёт система управления и монтажные детали. «Автономка» способна хорошо прогревать спальные места и кабины грузовиков, салоны легковых автомобилей, независимо от температуры за окном. Улучшенная технология значительно снижает нагрузки на АКБ.

Конструкция устройства включает следующие элементы:

• заборник воздуха;
• вмонтированный регулятор теплоты;
• блок управления;
• моторчик-нагнетатель воздуха;
• термоэлемент;
• испаритель;
• бензонасос;
• тумблер;
• автоматический регулятор времени.

Безусловно, технические характеристики могут быть разными, в зависимости от модели и производителя этих устройств. Единственная общая особенность — использование в качестве источника питания бензина. Преимущества «автономки» этого типа — влагостойкость, бесшумность, независимая работа до 2 часов. Мощность: 1-2 кВт.

Дизельный

Дизельные устройства имеют те же особенности. Из известных можно назвать Webasto AIR TOP 5000. Производительность отопителя доходит до 5 киловатт. «Автономка» затрачивает около 180-600 граммов топлива за час работы.

Запуск автономного отопления

Запуск автономного отопления может производиться тремя способами:

• клавишей немедленного обогрева;
• с пульта дистанционного управления;
• по запрограммированному времени включения.

Клавиша немедленного обогрева

Клавиша немедленного обогрева обычно находится в районе расположения органов управления климатической установкой автомобиля. Обычно клавишей немедленного обогрева пользуются для автономного (стояночного) отопления салона автомобиля при стоянке с выключенным двигателем.

Пульт дистанционного управления

Запуск автономного отопления с пульта дистанционного управления удобно осуществлять, когда автомобиль стоит перед офисом, перед домом или перед загородным домом. Запуск можно производить в произвольное время.

Пульты дистанционного управления от разных производителей обеспечивают различный радиус действия. Тем не менее, обычный радиус действия пульта дистанционного управления для запуска автономного отопления составляет несколько сотен метров, доходя до 600 метров у некоторых моделей.

Программирование времени включения

Кроме перечисленных способов автономное отопление запускается по запрограммированному времени включения. В зависимости от фирмы-производителя и оснащенности автомобиля таймер автономного отопления можно запрограммировать на включение в определённое время, в определённые дни недели. При этом продолжительность работы автономного отопления также можно запрограммировать.

Удобство программирования времени включения автономного отопления особенно заметно при хранении автомобиля на парковке перед офисом или на площадке перед загородным домом, в этом случае автомобиль будет готов к поездке, а салон прогрет (в зимнее время) или провентилирован (в летнее время).

Плюсы автономного отопления

• Возможность поддерживать температуру в салоне автомобиля независимо от степени прогрева двигателя (в зимнее время);
• Возможность вентилировать салон автомобиля перед поездкой (в летнее время);
• Возможность включения при помощи клавиши немедленного обогрева, дистанционно с пульта дистанционного управления или по запрограммированному времени включения;
• В отличие от сигнализации с системами автозапуска система автономного отопления не повышает стоимость КАСКО т.к. не требует исключения иммобилайзера;
• Оборудование автомобиля фирменной системой автономного отопления не лишает автомобиль гарантии;
• Не расходуется ресурс двигателя.

Минусы автономного отопления

• Автономное отопление расходует энергию аккумулятора;
• Автономное отопление расходует топливо;
• Запрещён запуск и эксплуатация автономного отопления в невентилируемых или закрытых помещениях.

2011 abcIBC.com. All rights reserved.

Удачи на дорогах!

См.также

Почему следует использовать греющий кабель?

Основные плюсы использования кабельных нагревателей:

• Безопасность. Отличная система изоляции. Надёжная защита от внешних химических, механических и термических воздействий.
• Универсальность. Греющим кабелем можно оснастить трубопровод, расположенный как под землёй, так и снаружи.
• Простота в применении.
• Экономия. После подключения кабельного нагревателя есть возможность регулировать мощность обогрева при изменении температуры воздуха.

Устройство нагревательного элемента

Обогрев любой системы должен быть не только достаточно мощным, но и безопасным. Чтобы кабель для водопровода или пола получился именно таким, лучше внимательно изучить его устройство.

• Внутренняя греющая жила – главный элемент. Ее изготавливают из материалов с высоким сопротивлением и покрывают полимером для изоляции.
• Помимо фторполимера, проводник защищен внутренней оболочкой и оплеткой.
• Для надежности греющий элемент покрыт наружной оболочкой из полимерных материалов.
