Как сделать багажник для крыши УАЗа Хантер самостоятельно

Что главное в путешествии? Правильно, необходимые в путешествии вещи должны быть под рукой. Но появляется вопрос — куда их грузить? На обычных автомобилях для этого предусмотрен багажник. А у УАЗа Хантер? Казалось бы, здесь всё в порядке. За задними сиденьями находится довольно большой отсек, куда можно загрузить всё что угодно. Но… Чаще всего его используют для создания дополнительного места. Ведь в поход на УАЗе Хантер, обычно отправляются компанией, и лишнее место в салоне используется на 100%. А куда загрузить нужные «мелочи»? В остальных автомобилях для этих целей служит багажник на крыше. А стоит, и можно ли сделать что-то в этом плане на УАЗе Хантер? Нужно разобраться.

Багажник. Часть1!

Всем доброго времени суток ребят! Багажник сварен, но пока что черновой вариант, просто стоит на крыше на стойка-вид секас! ожидали худшего-получился идеал! Все портит мятая крыша побывавшая в аварии… теперь поподробнее:) многобуков:)
Суббота, 2.02.13. Утром убежал в техникум, после прибежал домой скорее включаю комп и на драйв! Смотреть кто как крепления на багажник мудрил. С батькой залипли, выбрали два варианта (позже будет о них описано). Запомнив это бегом в гараж (время час дня) сверкать варить и продолжать кустарное производство:) На улице ташкент (говна тают), печку растопиши машинка завелась (отогрелся бендикс) выгнали-стоит греется. С папкой рассудив и подумав что дров маловато сказал мне рви когти ищи топливо! Я полетел на помойку к дому, забрал там дровишек, после полетел в деревню в Тахтуева и там случилось… Подьезжаю значит к дому-снег то валил дня три, приличные сугробы но к дому давненько проезжал, думаю проеду. Задняя, передок, понижайка-едем! и тут машину тихонечко утягивает в сугроб-газу, чувствую что сажусь… Что я делаю? Щас посажу на мосты и все…ищи трактор или копай, как то стыдно на УАЗе с пятаками застрять прям у дома… Первая пониженая и начинаем качаться, Машина набирает инерцию и выезжает сама! Легко! Я сам офигел, думал засожусь…да…офигел от своих способностей. После снова сдаю назад и опять же утягивает в туже колею…Да чтоже ты будешь делать! снова стал машину на понижайке раскачивать чтобы не рвать мосты и сцепу как батька учил, и опять же сам себя достал:) После уже взял немного в другой сугроб и подьехал к дому. Набрав дров летим на заправку! заправился на Лукойле на 300рублей 10 с копейками литров… В баке было с литра 3 80того. Машина пошла по другому! Ребят перестал стучать движок как раньше было на говно80том топливе. и перестали плавать обороты. Бенз решает. По приезду в гараж разгрузились дровами и стали снова пилить варганить резать кустарничать.

Вот что было сделано за вчерашний день. Умаялись…

Каждый экспедиционник имеет по бокам борта чтобы груз не выпал. их тоже сварганили.

Источник

Экспедиционный багажник УАЗ 3151 (469) Своими руками (часть 3) Почти готово!

Доброго времени суток всем подписчикам и читателям, а так же гостям моего БЖ!
Ну для начало хотелось бы высказать мнение по поводу недавнего «кипиша» по поводу рейтинга и драйва машин
.
Писал, пишу и буду писать
и вести записи в БЖ своего УАЗа Ульяна! не смотря на ограничения или понижения интереса записей! Ведь для многих как и для меня, личная машина это зеркало души! От сюда для каждого из нас своя машина лучшая и самая хорошая! поэтому не гонитель за рейтингом!

Ну да ладно! Не будем отвлекаться! В продолжении первой

и
второй
частей про багажник, расскажу и покажу о почти готовом варианте. И так процесс создания верхней части и приваривание к основной части

Что бы не было вопросов: — «А почему такой высокий?» или «- Зачем такая глубокая «корзина»? а так же — » Почему такие высокие борта»?

…
Отвечаю сразу»
, в процессе создания, было принято решение, что рабочий свет из
танковых фар
будет внутри — между основной и верхней частью багажника. А высота «борта» она же «корзина» была снижена путем укорачивания стоек самого багажника, т.е. ближе к крыше УАЗика.

Ну и почти финишный вариант

Осталось не так много, а именно: по хорошему отшлифовать и сровнять сварные швы. Приварить к стойкам «ножки» и прихваты к «ножек» к водостоку. Добавить несколько укрепляющих пластин переда под Танкофары. Приварить Крепление лопаты

и крепление Хайджека, а так же крепление для
веткоотбойников
для ну и покрасить, придать этому творению приятный и аккуратный вид.

Ну а у меня пока все. Все остальное после майских праздников. Про размеры и прочие вопросы я помню

, не пишу и не озвучиваю по причине того, что на уаз еще не прикидывали. PS конечно огромное спасибо моему брату!

Всем мира, драйва и что бы кони не подводили!

Источник

Сборка и установка багажника на УАЗ 31514 видео и фото обзор

Здравствуйте всем! Сегодня у нас в статье сборка и установка багажника Б16.03 на УАЗ 31514 в видео и фото обзоре.
Приятного просмотра! Ждем ваши комментарии в конце статьи!

Подготовили багажник и крепления для сборки.

Крепление для топора и лопаты

Защита от подделок, на внутренней стороны стойки выбивается уникальный номер. На каждый багажник идет своей номер с записью в тех. паспорте, который прилагается к каждому багажнику.

Место для установки крепления под запасное колесо.

Место для установки крепления под реечный домкрат (внутренняя сторона).

Место под установку крепления на водосток.

Кронштейны для установки дополнительного света в передней части багажника.

Регулируемое крепление под запасное колесо.

Закрепили лопату для наглядности.

Реечный домкрат закрепленный на багажнике.

Закрепили крепление под запасное колесо.

До подъема багажника на крышу, все крепления на водостоки наживили без сильной затяжки. Чтобы их можно было без проблем отрегулировать на месте.

Водостоки малость проржавели , но это только внешне, на самом деле с ними все в пордяке.

При затягивании болта прижимную пластину поднимает вверх, тем самым она фиксирует крепление к водостоку, исключая смещение багажника при сильных кренах или езде по бездорожью.

Разместили багажную сумку и канистры

Выехали на улицу.

Смотрится отлично

• Добавить комментарий
• Комментарии

Гость 01 декабря 2015 22:04:32

Багажник класс. у Вас приобретал на свою нивку. Качество изготовления отличное. С точки зрения практичности, универсален как в дальних поездках, так и повседневной жизни! К примеру, встречал друга с поезда. Вещей было много, 7 сумок. У него возник вопрос, а куда мы столько вещей погрузим в твою 3х дверку, хах. Я отвечаю: «не поверишь, все просто» — 5 на верх, 2 в салон,+ 2 чел. И все. Да, кто бы мог подумать. С удивлением сказал он! Хах, было у меня! В общем, те кто в раздумии — приобретайте, не пожалеете!

Гость 02 декабря 2015 07:32:01

Мне нравиться,купил бы на ховер5

Гость 02 декабря 2015 11:58:01

Здравствуйте , ребят есть пару недочетов . Первое — слишком мелкая сетка на багажнике . Сквозь нее не возможно будет закрепить тяжелый груз , ни стропу приличную просунуть ни крючки с резиновыми стяжками . Даже пальцы не пролезут , чтоб стропу или крюк вытащить наружу из под сетки . Второе — домкрат опасно висит , надо сделать от стойки крепления к водостоку крепеж в виде поддерживающего упора с резиновым покрытием . Это касается нижней части домкрата , где пятка , сзади багажника . Ну , а в общем хорошая конструкция . Да вот и три — Веткорезы Надо соединять от угла багажника и крепить за сам угол , лучше сделать проушину в багажнике в верхней трубе , чтоб ветки уходили в верх за багажник . Трос должен соединятся с углом кенгура через пружину ( пружина с колодок ваз — 210 какаята , точно сей час не помню ) спросите в магазе . Берите лучше ту которая длиннее . Потому как кузов УАЗа гуляет Отдельно ОТ рамы и в Вашем случае ОН Оторвет либо багажник , либо кенгур . Все . Пока все . УДАЧИ .

gastinov 02 декабря 2015 14:32:51

Большое спасибо за подробный комментарий. Передадим информацию на производство.

Гость 04 декабря 2015 22:18:26

Еще один недостаток — опоры багажника. Их нельзя делать из профиля, на изгиб идет напряжение металла. И если зацепит багажник допустим дерево, то порвет его по опорам — физику никто не отменял. Опоры лучше делать допустим как у РИФ или OJ.

gastinov 05 декабря 2015 11:03:17

Физика при изготовлении соблюдается. Любые крепления зацепив за дерево сорвет с крыши.

Источник

Экспедиционный багажник на УАЗ 469

УАЗ 469 пользуется спросом у автомобилистов, благодаря высокой степени проходимости по пересеченной местности. Некоторые владельцы оснащают модель экспедиционным багажником. Это позволяет перевозить грузы на крыше автомобиля.

Багажник на крышу УАЗ 469 можно установить как с привлечением специалистов, так и собственными руками. Для изготовления не требуется специализированного образования. Работу сможет выполнить человек, имеющий минимальные технические знания.

В первую очередь следует создать подробный чертеж. Это позволит высчитать количество необходимого материала. Для работы понадобятся определенные инструменты и приспособления.

Покупка готового экспедиционного багажника

Существует возможность приобрести готовую конструкцию. При выборе следует учитывать функциональность изделия. Подбирают конструкции с готовыми кронштейнами для крепления дополнительного оборудования.

Особое внимание следует уделить материалу, из которого сделан багажник. Для изготовления конструкций используют легкие сплавы металлов. Для перевозки грузов небольшой массы можно выбрать багажник из алюминиевого сплава. Для более тяжелого багажа необходимо выбирать изделие из металла высокой прочности.

При покупке необходимо обратить внимание на способ крепления изделия к автомобилю. Некоторые модели фиксируются на крышу. Это не позволяет при необходимости быстро демонтировать багажник. Можно выбрать изделия с быстросъемными кронштейнами.

бирюзовое платье с гипюром в пол

Сделать экспедиционный багажник своими руками

Можно изготовить багажник на автомобиль УАЗ 469 самостоятельно. Для этого потребуется наличие определенных инструментов и материалов, а также навыки в сварке металлических конструкций. Конструкция, изготовленная своими руками, имеет ряд преимуществ:

При самостоятельном изготовлении следует обратить внимание на крышу автомобиля. На металлическую можно установить багажник с креплениями различного типа. При изготовлении багажника для тентованной крыши необходимо предусмотреть способ крепления изделия к автомобилю.

Конструкции небольшого веса и вместительности крепят к металлическим дугам, на которые установлен тент. Более прочные и тяжелые изделия крепят на корпус автомобиля. Для этого предварительно усиливают места крепления металлическими вставками. Недостаток установки багажника на металлические дуги – повреждение целостности тента.

Инструменты

Для самостоятельного изготовления экспедиционного багажника на автомобиль УАЗ 469 потребуется определенное оборудование и материалы. Список инструментов может отличаться в зависимости от личных предпочтений автовладельца. Необходимые инструменты:

Для изготовления экспедиционного багажника понадобится металлический профиль или труба. При создании более легкой конструкции можно использовать алюминиевые трубы. Для изготовления креплений потребуется металлическая пластина толщиной не менее 3 мм. Необходимо подготовить болты и гайки для крепления багажника к автомобилю. Чтобы гайки не проворачивались при монтаже и демонтаже, их можно приварить к кронштейнам или усиливающим пластинам.

Процесс изготовления

Перед началом работы следует провести необходимые замеры. Исходя из них, создается подробный чертеж. На этом этапе важно предусмотреть способ крепления багажника к автомобилю, наличие кронштейнов для крепления дополнительного оборудования. Изготовление багажника осуществляется в определенной последовательности.

Подготовка материала. Багажник изготавливают из металлических труб. Перед началом сборки изготавливают изогнутые детали. Важно строго придерживаться предварительно составленного чертежа.

Изготовление основания. На данном этапе сваривают основу конструкции. Для этого используют несколько труб, укладывают их параллельно и приваривают к ним поперечные перемычки. Изготовление основания осуществляется на ровной поверхности. Ее правильное расположение в горизонтальной плоскости можно проверить с помощью строительного уровня.

Изготовление верхней части. Конструкция верхнего яруса может отличаться в зависимости от личных предпочтений владельца. Одни автомобилисты делают его идентичным нижней части, другие – измененной формы. В верхнем ярусе металлические трубы устанавливаются по периметру. Конструкция не усиливается поперечными перекладинами. После сборки багажник должен иметь форму корзины.

Соединение основания с верхним ярусом. Между собой конструкции соединяют отрезками трубы, одновременно служащими усилителями. Диаметр трубы может быть меньше, чем у материала, примененного для создания основания. Для улучшения прочностных характеристик необходимо устанавливать усилители на расстоянии не более чем 250 мм.

Изготовление креплений. Тип кронштейнов для фиксации багажника к автомобилю подбирается в зависимости от вида крыши автомобиля УАЗ 469. Для металлической используются крепления, фиксирующиеся на водостоки. Для тентованной изготавливают специализированные крепления. Они фиксируются на кузове УАЗ. Передние кронштейны устанавливают в нижней части стойки ветрового стекла. Остальные элементы монтируют на одинаковом расстоянии, на заднем крыле. Такая конструкция позволяет равномерно распределить нагрузку.

Изготовление кронштейнов для дополнительного оборудования. Место расположения элементов может отличаться. Некоторые автомобилисты устанавливают в передней части дополнительное освещение. В качестве кронштейна может быть использована гайка соответствующего диаметра. Ее приваривают к багажнику и в дальнейшем крепят к ней дополнительное оборудование с помощью резьбового соединения.

Покраска. Перед установкой на автомобиль необходимо нанести на изделие слой краски. Это не только улучшит внешний вид экспедиционного багажника, но и защитит металлические поверхности от коррозии. Перед покраской следует устранить все неровности с помощью наждачной бумаги и нанести грунт.

Как установить конструкцию

Существуют 3 типа монтажа багажника на УАЗ: на рейлинги (дуги), на водостоки и прямо на крышу. Выбор конкретного способа зависит от того, какой у вас автомобиль. У Патриота есть штатные дуги, у 469, Хантера и «буханки» корзину устанавливают на водостоки или крышу. Рассмотрим каждый вид монтажа подробнее.

Установка багажника на дуги

При монтировании экспедиционника следует учесть, что он достаточно тяжелый (25–35 кг) и для монтажа лучше привлечь напарника. Автобагажник следует расположить таким образом, чтобы кронштейны ровно сели на дуги. Далее надо затянуть болты кронштейнов. Место соединения рейлингов и багажника должно быть прорезиненным. Резина не дает устройству сдвигаться, а кроме того защищает дуги от царапин. К новым покупным изделиям, как правило, прилагается инструкция по монтажу, что существенно упрощает процесс.

Установка багажника на водостоки

Внедорожники УАЗ, как многие другие отечественные авто, имеют на крыше специальные пазы, называемые водостоками (иностранные автопроизводители от них в основном отошли). Именно в этих самых выемках можно хорошо закрепить багажник. Крепеж производится специальными г-образными кронштейнами. Данный метод, так же как и предыдущий, не сопряжен с нарушением конструкции крыши, поэтому тоже широко востребован. Минусом является невысокая надежность фиксации: не исключена вероятность вырывания конструкции при сильной нагрузке.

Закрепленный на водостоки автобагажник не рекомендуется перегружать.

Крепится заводское устройство на водостоки примерно так же, как и на рейлинги. Разберемся, как выглядят кронштейны для монтажа к водостокам, если багажник у вас самодельный. Для начала нужно выбрать толщину стали, которой изготовлены кронштейны. Предпочтительная толщина в промежутке между 2 и 4 мм. Потребуются три вида элементов:

• г-образные кронштейны;
• опорные пластины;
• прижимные планки.

Приготовленные детали нужно присоединить к конструкции и произвести установку экспедиционника на водостоки. Монтаж такой же простой, как в случае с рейлингами. Единственный момент, который нужно учесть – это необходимость установки резиновых проставок между водостоками и кронштейнами, чтобы не повредить кузов машины.

Установка багажника прямо на крышу

Такой монтаж изделия считается наиболее надежным, так как вероятность того, что багажник отпадет, практически ровна нулю. Недостатком является необходимость просверливать кузов. Для того чтобы это сделать, требуется снять обшивку крыши в салоне. Затем следует разметить отверстия соответствующего диаметра под болты и просверлить их.

Для сверления нужно выбирать ту часть крыши, где есть усиление (ближе к краю). Изнутри (во внутренней раме) отверстия высверливаются шарошкой. Это необходимо для фиксации багажника гайками.

На месте креплений устанавливаются резиновые проставки, препятствующие повреждениям краски и возникновению коррозии. Резинки стоит обработать герметиком. Крепление производится гайками из салона. По завершении снятая обшивка возвращается на место. Аналогичным образом устанавливаются и неродные рейлинги.

УАЗики зачастую используются для поездок на дачу, пикник, рыбалку, охоту или для работы. Как правило, это сопряжено с необходимостью брать с собой массу объемных предметов. Без багажника на крыше автомобиля при этом сложно обойтись. А установив экспедиционник – приобретенный в магазине или самодельный – вы превращаете свой внедорожник в настоящий грузовик, позволяющий брать с собой уже всё, что заблагорассудится.

Экспедиционный багажник на УАЗ расширяет возможности по части установки на автомобиль аксессуаров на большей высоте: прожектора, дополнительных габаритных огней, антенны. На багажник можно даже установить палатку.

Источник

Монтаж изделия на УАЗ 469

Способ установки экспедиционного багажника зависит от типа крепления. При монтаже конструкции на металлическую крышу можно использовать крепления на водостоки. На тентованную крышу можно установить багажник с креплениями на дугах или кузове автомобиля. При установке важно следить за правильностью расположения конструкции по отношению к крыше автомобиля.

При установке багажника с удлиненными кронштейнами, следует в месте крепления усилить кузов металлическими пластинами толщиной не менее 3 мм. В местах крепления сверлят отверстия. Монтаж осуществляется с помощью болтов. Во избежание проворачивания гаек при затяжке болтов можно предварительно приварить их к металлическим пластинам усилителям.

Назначение и виды устройства

Внешнее багажное отделение предназначено для перевозки вещей экспедиционного назначения. К грузам этой категории относятся средства передвижения по рекам, сложенные палатки, вспомогательный инструмент, запас топлива и моторного масла. Экспедиционный багажный отсек имеет решетчатую конструкцию с усиленными бортами, предотвращающими падение нагрузки при смещении. Расположенная на нижней части отсека сетка позволяет укладывать груз, прочность конструкции допускает перемещение человека.

Менее распространенным вариантом багажника является закрытый кофр из ударопрочного пластика (например, производства компании Thule), который крепится на дугах. Бокс оснащается откидной крышкой с замком, предусмотрен механизм автоматического подъема верхней части кофра.

Из-за высокой стоимости и малой вместимости боксы редко используются на машинах УАЗ Патриот. Также нечасто используется багажная корзина, крепящаяся к буксировочному приспособлению. Изделие имеет малую вместимость и ухудшает геометрическую проходимость автомашины.

Поскольку машина УАЗ Патриот не оснащается специальными направляющими для крепления багажника, то для удержания грузовой корзины на крыше автомобиля используются каналы для слива воды. Элементы расположены на крыше кузова и частично закрыты защитными резиновыми уплотнителями.

Для фиксации используются металлические кронштейны Г-образной конфигурации, которые цепляются за отбортовку водосточного желоба, а затем закрываются резиновым уплотнителем.

Крепление багажника с помощью кронштейнов.

Кронштейн устанавливается в паз, образованный отбортовкой желоба. С другой стороны располагается опорный кронштейн багажника. Детали стягиваются болтом, обеспечивающим надежное удержание опоры, предусматриваются защитные прокладки из резины или пластика.

Места установки опор проливаются антикоррозионным реагентом. Затем сверху устанавливается решетчатая корзина, которая крепится болтами к опорам. Для регулировки положения (в случае разной высоты опорных точек) используются дополнительные шайбы, которые подкладываются под опоры.

Допускается установка специальных багажных дуг Lux, предназначенных для автомобилей ТагАЗ Tager. В конструкции крыши машины Tager применены водосточные желоба идентичной конфигурации, что позволяет смонтировать дуги и на внедорожник Patriot. Для крепления направляющих используется закладной элемент, который прижимается специальной пластиной из стали. Все элементы, необходимые для монтажа, поставляются в комплекте с дугами.

Процедура установки багажных дуг на крышу автомобиля УАЗ Патриот:

1. Провести предварительную доработку закладного элемента, снизив длину на 2-3 мм. Для обработки используется фрезерный станок или ручной инструмент, оборудованный шлифовальным кругом. Одновременно рекомендуется сточить острые грани и заусенцы, которые повреждают краску и резиновый уплотнитель.
2. Снять защитную резинку с водного канала, а затем затолкать закладную пластину в паз до требуемого положения.
3. Выставить симметричное положение крепежных элементов для дуг по бортам автомобиля. Затем поверх пластины укладывается прижимная планка, крепящаяся 2 винтами с крестообразной головкой. Дополнительно потребуется вырезать сегмент из водостока, препятствующий закручиванию крепления.
4. Обработать место крепления опорных точек антикоррозионным составом.
5. Установить на место резиновую накладку, предварительно вырезав центральную часть, расположенную напротив установленных опор. Опоры дуги ставятся на резиновый кант, в котором сверлятся отверстия для болтов. Затем на опорах размещаются дуги, на которые крепится багажный кофр или укладывается дополнительный груз (например, лыжи или надувная лодка).

Дуги багажника фиксируются с помощью винтов и гаек.

Дополнительное оборудование

Улучшить функциональность экспедиционного багажника можно с помощью установки дополнительного оборудования. Тип аксессуаров и способ монтажа может отличаться и подбирается индивидуально каждым автомобилистом. Дополнительное оборудование, устанавливаемое на автомобиль УАЗ 469:

На этом список дополнительного оборудования не заканчивается. Некоторые автомобилисты устанавливают на экспедиционный багажник кронштейны для крепления запасного колеса, лопаты, топоры, дополнительную световую сигнализацию и т.д.

Приборы дополнительного обустройства

Кроме того, что обустройство экспедиционного багажника необходимо для обеспечения салона авто свободным пространством, оно еще позволяет решить ряд сопутствующих и важных задач. Придать багажнику на крыше другие функции поможет использование и монтаж дополнительного оборудования с самыми разными эксплуатационными возможностями.

Варианты дополнительной оснастки:

• на экспедиционный багажник дополнительно устанавливают противотуманные фонари, что сделает дорогу более освещенной;
• дополнительный комфорт при езде придаст установленная на багажнике антенна радиостанции;
• закрепить на внутренние/внешние борты багажника можно хайджек и лопату – они могут пригодиться в дороге;
• можно поставить на экспедиционный багажник веткоотбойники, обеспечивающие сохранность ветрового стекла от вероятных повреждений при езде по лесу (обустройство самого багажника помогает защитить крышу авто от возможного падения дерева сверху).

Таким образом, напрашивается вывод, что сделать багажник своими руками может каждый автомобилист, решивший закрыть вопрос о нехватке места для транспортировки грузов и сохранности авто. Тщательно продуманный и грамотно рассчитанный багажник позволит перевозить значительные по весу и габариту грузы. При точных технических расчетах он не создаст вибрации или свистящих шумов при скоростной езде.

Багажник на УАЗ буханку своими руками чертежи

Благодаря вместительности и высокой проходимости Буханка считается прекрасным экспедиционным автомобилем. Однако при дальних поездках, экспедициях или путешествиях комфортное пребывание пассажиров в салоне возможно лишь, когда в нем находится минимум вещей.

На экспедиционном багажнике можно не просто перевозить большое количество грузов, но и разместить негабаритные грузы, которые превышают размеры салона. Нельзя не отметить, что багажник на Буханке также несет защитную функцию.

Багажник защищает крышу автомашины от ударов веток.

Багажник устанавливается на крепления, которые размещены так, что давление от груза на кузов становится минимальным. Поэтому даже при полной загрузке вес груза не деформирует крышу. Также на экспедиционный багажник можно поставить дополнительное оборудование: прожектор для освещения дороги, антенну и пр.

Чтобы сделать багажник своими руками на буханку, потребуются чертежи, которые вы можете посмотреть ниже.

Как увеличить объем багажника.

Эти показатели довольно неплохие, особенно по сравнению с большинством легковых автомобилей. Единственным минусом Патриота является излишняя простота, которая в данном случае привела к тому, что несмотря на вместительный багажник, в нем отсутствует достаточное количество ниш для хранения. При этом, каждый автовладелец постоянно перевозит с собой определенный инструмент, салфетки для ухода за салоном и кузовом, технологические жидкости, насос, домкрат и прочее.

Читать далее: Выбор моторного масла для двигателя автомобиля Chevrolet Lacetti

В итоге это занимает значительную часть пола багажника, затрудняя загрузку. Можно для этого использовать специальную сумку, но опять же это уменьшение пространства. Есть несколько вариантов размещения, которые позволяют оставить свободным пол багажного отделения и при этом помочь организовать пространство:

• Багажник на крышу;
• Экспедиционный багажник;
• Органайзер в салон;
• Сетка.

Зачем на крыше багажник

Это вопрос самый простой. Салон машины обычно полон людей. Многие устраивают из «кормовой» части своеобразный «кабинет» с откидным столиком, мини-баром и прочим. А УАЗ Хантер, как ни крути — это машина для охоты, рыбалки и дальних путешествий. И тут нужно предусмотреть очень многое, а сидеть в салоне упираясь ногами в скатанную палатку, рыбацкий котёл, вёдра, и прочие необходимые настоящему путешественнику вещи не очень хочется. Тащить за собой прицеп? Ну, некоторые делают и так. Но большинство прибегает к старому, проверенному багажнику именно на крыше.

Минусы такого устройства

Их, в общем, не так много. Можно пересчитать на пальцах.

Нарушение аэродинамики, и как следствие повышение расхода. Это основной аргумент. Но положа руку на сердце, можно сказать и то, что у УАЗа Хантер аэродинамика уж никак не является основным качеством. И правильно устроенный багажник на крыше, сильно её не ухудшит.

г черногорск авито частные дома дачи

Устойчивость. Ну конечно, если загрузить на крышу 700—800 килограмм снаряжения, то спору нет. Но если подходить к этому вопросу разумно,и правильно распределить вес, то его конструкторская устойчивость даже не заметит 2—3 центнера на крыше. Сюда же можно отнести и риск «потери». Всё в руках владельца.

Размеры

Приступая к изготовлению верхнего багажника, нужно замерить крышу и отметить, где будут размещены опоры. Только после этого можно продумать конструкцию будущего аксессуара, нарисовать чертеж, высчитать вес багажника.

То есть, к началу работ у мастера на руках должны быть:

Общий вес багажника важен для конструирования. Он зависит от используемого материала.

Стандартные размеры багажника на буханку можно взять такие:

Кто-то делает багажник с размерами соответствующими крыше, для кого-то более удобно сделать конструкцию меньшего размера: например, 2160 мм в длину, 1200 в ширину и спереди и сзади.

Расстояние между ребрами жесткости в этом случае рассчитывается по-другому. Чтобы нагрузка равномерно распределялась по крыше нужно сделать не меньше 8 опор.

Изготовить багажник своими руками

Итак, владелец решил показать себя настоящим путешественником и изготовить место для перевозки грузов самостоятельно. Отлично. С чего нужно начать? Выбрать тип детали основываясь на перечисленных выше особенностях. Подобрать материалы и инструменты. И вперёд.

Инструменты

Набор материалов уже известен. Теперь что касается инструментов. Тут будет нужно приготовить:

Этого вполне хватит для изготовления устройства.

Внимание! Если всё-таки решено сделать багажник с продольным креплением понадобится дрель.

Пошаговая инструкция изготовления

В качестве примера возьмём изготавливаемый багажник из металлического профиля.

Измеряем длину и ширину крыши. Нам нужно узнать вес будущей конструкции с учётом материала и измеренных параметров. Как это сделать? Microsoft Excel вам в помощь. Вес конструкции будет показан сразу после записи всех характеристик.

Сварим периметр будущего багажника, а на равном расстоянии внутри периметра привариваем две перемычки, которые будут «держать» конструкцию. К этим перемычкам установят рейлинги, а на рейлинги уже подсоединим платформу. После основных перемычек промежуточных, для пущей прочности. На этом сбор несущего каркаса подходит к концу.

Далее в дело вступает профильная труба. Она будет служить связующим элементом между всеми перемычками. Для эстетики и аэродинамики багажника устанавливается дуга в передней части конструкции. В местах её изгиба должен быть сектор, а на краю — напуск в 5 см. Дугу свариваем с передней частью поверхности, и также добавляем перемычки.

Какой экспедиционный багажник без бортов? Желательно сделать съёмные борта, дабы менять их по необходимости. Борта будут крепиться в отверстия, которые нужно обварить и заткнуть втулками. Это исключит деформацию профиля при затяжке болтов.

Теперь о том, как сделать сами борта. Нам понадобится 8 стоек, длина каждой около 6,5 см. Крепёжную шпильку получится сварить только при между двух отверстий, что мы и сделаем. После сверления двух отверстий приварим шпильку.

Основные этапы работ

Подготовительные расчетные работы

Приступая к созданию наружного багажника, следует замерить крышу и определиться с размещением опор. Так как габариты у каждого авто разные, необходимо самостоятельно измерять все и проводить точные расчеты, особенно при обустройстве экспедиционного багажника на Ниву. После этого продумывается конструкция будущего изделия: рисуется чертеж и высчитывается вес багажника в целом.

Правильно выполнить все подготовительные мероприятия, можно только зная такие данные как:

Окончание подготовительных работ должно ознаменоваться не только составлением подробного чертежа, но и отметкой на нем всех полученных в ходе измерения данных. Своими руками и головой в таком случае придется поработать немало. Ведь только ответственный подход к осуществлению поставленной задачи позволит изготовить багажник такой конструкции и крепежа, который будет выдерживать колоссальные нагрузки.

От слов к делу: выполняем сварочные работы

Изготовив по чертежу заготовки, их сваривают вместе в форме прямоугольника. При этом по всему внутреннему периметру полученной фигуры закрепляются прудки напротив противоположных точек в середину рамы. Для предотвращения прогиба полученной платформы при загрузке рекомендуется добавлять в получившуюся свободную плоскость внутри площадки с равными промежутками от 2-3-х ребер жесткости.

Изготавливаются ребра из профильного железа. Как результат, обычно получается своеобразная рама-решетка с идущими, параллельным образом, перемычками. Для усиления самой конструкции применяется профильная труба с заранее заготовленными ячейками, имеющими квадратную форму. Благодаря таким действиям, можно будет изготовить действительно надежный багажник на крышу своими руками.

Обеспечение аэродинамики и фиксация бортов

Лучшим вариантом, конечно, будут съемные перемычки, ведь случаи бывают разные. Для крепления бортов делают отверстия, в которые вставляются втулки соответствующего диаметра. Обвариваются они таким способом, чтобы профиль не проминался в момент затяжки болтов. После этого изготавливаются сами борта: нарезаются стойки необходимой длины (обычно 6,5 см) в требуемом количестве (порядка 8 штук).

Для обустройства крепежной шпильки проделываются следующие действия:

После этого конструируется боковая верхняя перекладина. Спереди заготовку загибают по той же схеме, что и переднюю раму. Парный элемент делается также. Для крепления верхней передней перекладины приваривают втулку к изгибу боковой перекладины, а непосредственно на саму переднюю балку приваривают кусок шпильки. Обустройство задней перекладины происходит аналогичным образом.

Если есть сомнения в прочности изготовленной конструкции, и нет желания создавать багажник заново, то стоит приварить кроме ребер жесткости несколько усилителей. Тогда экспедиционный багажник точно сможет выдерживать любые дополнительные нагрузки.

Эстетические штрихи

Делая багажник на Ниву своими руками важно довести процесс изготовления до конца, а именно покрасить готовое изделие. Для этого сначала зачищают платформу от окалин и заусенец. Затем обезжиривают и загрунтовывают металл, чтобы избежать образования ржавчины в дальнейшем. Лучшим вариантом считается грунтование поверхности цинкосодержащей грунтовкой, способной выдерживать воздействие соляных растворов.

Период высыхания конструкции должен занимать не менее суток, но лучше, чтобы просушка продлилась два дня. После долгого периода ожидания можно будет приступать к окрашиванию багажника. Обычно для этих целей применяется эмаль. После покраски на багажник можно поставить закрытые декор-гайки в местах крепления болтов. Устанавливается багажник на автомобиль своими руками при помощи рейлингов.

Процесс изготовления

Теперь главное — верный расчёт. Точно замерить расстояние между выступами, на крыше к которым можно прицепить багажник. После этого вырезать из прута толщиной не менее 10 мм. Две основные дуги и приварить к ним крепёжные зажимы. С ними не стоит мудрить. Лучше купить готовые. После этого нарезать отрезки, которые будут составлять «дно» этой корзины. Приварить их на равном расстоянии. По периметру получившегося «прямоугольника» обварить единым прутом и замкнуть. Теперь сварить такой же «квадрат (именно такого размера) и приварить его на тонких соединительных отрезках. Длина этих кусочков и будет высотой борта багажника УАЗа Хантер.

Это интересно: Обзор и характеристики новой Audi Q7

Осталось тщательно обработать наждачной бумагой (после полного остывания от сварки), и прокрасить. Для особых ценителей как вариант можно хромировать поверхность изделия. Можно устанавливать на крышу и пробовать загружать.

Изготовление продольного багажника

Здесь всё, с одной стороны, даже проще. Инструменты те же самые, только в качестве материала берётся квадратный профиль из металла, из него выгибаются две «дуги» для закрепления на крышу УАЗ Хантер. В крыше просверливаются отверстия для закрепления аккуратно расплющенных концов этих «дуг» имеющие аналогичные отверстия. После этого, после «дизайнерской» обработки, то есть покраски, дуги наглухо закрепляются на свои места.

После этого готовится каркас, который будет крепиться к этим дугам. Тут уже дело фантазии хозяина автомобиля. В принципе особых ограничений тут нет. Самый простой и популярный вариант, это набор алюминиевых реек с крепёжными устройствами. При сборке их можно располагать с различными расстояниями между собой. Их удобство в том, что они удобно и компактно хранятся. Можно прямо в салоне УАЗ Хантер.Ну и как вариант, можно изготовить съёмную корзину по принципу поперечного багажника. Главное, чтобы совпали точки закрепления.

Кстати! Подобным образом можно расположить и две поперечные дуги, как это показано с вариантом заводского изготовления на видео.

В принципе, ничего особо сложного в том, чтобы изготовить это приспособление своими руками нет. Ну а кому неохота возиться лишние часы с металлом, сваркой и инструментом, можно спокойно приобрести данный «девайс» в любом специализированном автомобильном магазине. Ну или купить в магазинах сети. И самостоятельно его установить. Ну а когда вопрос с дополнительным местом для груза на УАЗе Хантер решён, можно смело отправляться в увлекательное путешествие, с уверенностью в своих запасах.

И как обычно полезное видео по данной теме:

Типы багажников для крыши

Условно их можно разбить на три группы:

1. Закрытые (обтекаемые).
2. Открытые продольные.
3. Поперечные.

Это интересно: Блок предохранителей на автомобилях «Рено-Меган 2—3»

Обычно закрытые багажники — это заводские изделия, выполненные в виде обтекаемых коробов, напоминающие лодку.

Важно! Такие часто используют и для внедорожников иностранного производства. Они красивы, и эргономичны, но в большинстве очень маловместительны.

Наибольшей популярностью пользуются открытые багажники. Они просты в изготовлении и позволяют не только брать больше груза, но и располагать его более удобно.

Продольные багажники

Это довольно оригинальный вариант. Постоянно на крыше располагаются две дуги по ходу движения автомобиля. В случае необходимости на них крепятся поперечные балки и укладывается груз. Он закрепляется специальным пружинным тросом или крепким шнуром.

Внимание! Поперечины закрепляются с помощью встроенных в них струбцин.

Продольные балки имеют квадратное сечение и прикручены к крыше УАЗ Хантер болтами жёстко.

Поперечные багажники на крышу

Это в принципе хорошо известный всем вариант. Точно так же крепятся съёмные варианты и на других типах автомобилей, не являющихся внедорожниками. Удобство этих узлов в том, что они демонтируются полностью на то время когда в них нет необходимости. Кроме того, они обычно гораздо легче чем остальные варианты, благодаря своей конструкции. Из минусов, в первую очередь нужно отметить большую хрупкость этих багажников для крыши. Делают их из 2 материалов:

• алюминий,
• тонкие стальные пруты.

Сечение колеблется от 7 до 12 миллиметров. Именно такие багажники на крышу для УАЗа Хантер стараются сделать своими руками, ведь это достаточно просто. Форма этой детали напоминает плоский короб из стенок состоящих из тонких элементов.

Боковая верхняя перекладина

Ещё не забыли, как мы сгибали переднюю дугу? Также сгибаем боковую верхнюю перекладину. Одну, другую. Дальше привариваем втулку в точку изгиба перекладины сбоку, чтобы верхняя часть передней перекладины была надёжно закреплена.

Вот и почти сделана вся работа. Настал час творческих автомобилистов. Нужно покрасить всю конструкцию, придать ей немного стиля. Во избежание ржавчины советуем нанести слой грунта, а уже потом думать о краске. Среди грунтовых растворов наиболее устойчивым к соляным воздействиям считается грунт, в составе которого есть цинк.

Крепление в крыше

Процедура установки заводских направляющих на УАЗ Патриот:

1. Снять облицовку крыши, расположенную в салоне. Панель демонтируется вместе с боковыми ручками и противосолнечными козырьками.
2. Разметить точки крепления штатных направляющих дуг, рекомендуется изучить конструкцию автомобиля с элементами, установленными в заводских условиях. Передняя опора располагается внутри водостока, а средние и задние точки размещаются на боковых скатах поверхности крыши. Вместе с панелью крыши требуется просверлить усилительные элементы. Для получения отверстия используется коронка с увеличенным диаметром, поскольку через канал производится закручивание гаек крепления дуг.
3. Обработать полученные отверстия антикоррозионным составом.
4. Прикрутить дуги болтами, которые помещаются в резьбовые втулки в опорах. С нижней стороны панели крыши подкладываются опорные шайбы с увеличенным диаметром, снижающие нагрузку на металл панели крыши. Резиновые прокладки дополнительно обрабатываются герметиком.

Чего бы ещё добавить?

Основная функция багажника на крыше — экономия пространства внутри. С установкой дополнительного оборудования можно расширить его функциональность.

Как видите, своими руками смастерить багажник реально. Для крупных Mitsubishi L200 потребуется лестница с боковой стороны. Для небольших иномарок будет достаточно укреплённого каркаса.

Внедорожник Ульяновского завода комплектуется продольными дугами или рейлингами. Но не каждая модель УАЗ Патриота оснащается таким устройством. Более подробно о рейлингах на УАЗ Патриот можно узнать здесь (ссылка на сайт). Сегодня же мы уделим внимание багажнику на крышу внедорожника УАЗ Патриот. Известно четыре вида багажника для внедорожника:

150 квадратных метров это сколько комнат

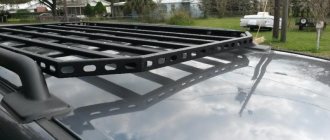

Сегодня же мы уделим внимание экспедиционному багажнику для внедорожника. Что собой представляет, как устанавливается и возможно ли его сделать своими руками в домашних условиях? Именно эти вопросы рассмотрим в данном материале.

Экспедиционный багажник предназначается, прежде всего, для того, чтобы иметь возможность перевозить грузы преимущественно экспедиционного характера. К таковым грузам относятся различные инструменты, приспособления, палатки и т.п. Экспедиционный вариант обязательно должен иметь конструкцию в виде решеточного дна с бортами. Для чего это необходимо? Решеточное дно позволит перевозить на нем вещи или предметы без дополнительного их закрепления. Бортики также предназначаются для того, чтобы груз не смог выпасть из багажника, поэтому данные условия являются обязательными для такого варианта изделия.

На сегодняшний день авторынки переполнены различными вариантами экспедиционников для внедорожника УАЗ Патриот. Можно найти и отечественные виды, и зарубежные, и самодельные, и заводские. Но какие же выбрать? Выбор изделия должен основываться на следующих критериях:

Итак, крепление на рейлинги осуществляется с помощью специальных кронштейнов. Такой вариант приемлем для тех, кто не желает портить конструкцию автомобиля и старается избежать сверления кузовной части. Минусом такового крепления является дизайн — не очень красиво смотрится багажник, который закреплен к рейлингам.

Установка на рейлинги

Монтаж изделия на водостоки

Внедорожник УАЗ Патриот, впрочем, как и многие автомобили отечественного производства оснащаются специальными пазами на крыше, которые называются водостоки. Автомобили зарубежного производства давно отошли от такого приспособления, но суть этих водостоков в том, что именно в этом пазу можно совершенно свободно закрепить экспедиционный багажник.

Фиксация осуществляется с помощью специальных Г-образных кронштейнов. Такой вариант крепления также не требует нарушения конструкции крыши, поэтому также является популярным. Но и минус у такого варианта крепления имеется, который заключается в ненадежности закрепления. То есть не исключается вероятность того, что багажник не вырвет под действием большого груза. Поэтому очень важно не перегружать его.

Экспедиционный багажник на водостоки своими руками

Если не получается найти багажник, который крепится на водостоки или варианты таких изделий совсем не то, что вы себе представляете, то не следует отчаиваться. Решить проблему можно с помощью изготовления агрегата своими руками. Потребуется, конечно, помощь сварщика, но для начала вам следует набросать на листе бумаге примерную схему. Чертеж, который в итоге получится, следует передать сварщику вместе с материалом. Итак, не будем останавливаться на виде самого изделия, а рассмотрим, что же собой представляют кронштейны экспедиционного багажника на водостоки.

Для начала выбирается толщина стали кронштейнов. Желательно чтобы она была не менее 2мм и не более 4мм. Потребуется всего три различных элемента:

На фото ниже представлен пример этих деталей.

После того, как будут готовы такие детали, потребуется соединить их с основной конструкцией багажника и установить в водостоки. В итоге получится такой вариант экспедиционного багажника на УАЗ Патриот, который фиксируется в водостоки.

Все очень просто, но единственное, что важно учесть при установке своими руками — это монтаж резиновых проставок между кронштейнами багажника и крышей. Это нужно для того, чтобы не повредить кузов автомобиля.

Наиболее популярным вариантом «экспедиционника» является багажник экспедиционный РИФ для УАЗ Патриот, который также имеет способ установки посредством водостоков. Качество РИФа достаточно высокое, он даже выдерживает максимально допустимые массы, но как показывает практика, сдают водостоки. Размеры РИФа составляют 1200х1900мм, что отлично располагает изделие на крыше. Дополнительно на багажник может устанавливаться освещение.

Крепление в крыше

Крепление багажника в крыше автомобиля является самым надежным вариантом, так как шансов на то, что изделие может потеряться на ходу практически нет. Только один недостаток — необходимость сверления отверстий в крыше. Если у вас стояли штатные рейлинги, то многие багажники рассчитаны именно под эти крепления. Но если штатные поперечины не установлены с завода, тогда вариант закрепления решается путем проделывания отверстий своими руками. Процесс этот несложный, но требует снятия обшивки крыши внутри салона.

После извлечения обшивки крыши размечаются отверстия в крыше необходимого диаметра и высверливаются. Изнутри высверливаются отверстия (во внутренней раме) с помощью шарошки. Это нужно для того, чтобы зафиксировать изделие с помощью гаек. Обязательно перед установкой изделия на крышу необходимо в месте креплений установить резиновые проставки, чтобы не повредить краску и не допустить коррозии крыши.

Недостатки экспедиционных багажников

Итак, мы рассмотрели основное назначение данного агрегата для внедорожника УАЗ Патриот, как осуществляется его установка и, какие варианты креплений имеются. Помимо всех плюсов, «экспедиционники» имеют и некоторые недостатки, поэтому ездить с ним на крыше без применения попросту нерационально. К недостаткам можно отнести:

Поэтому, исходя из всего вышесказанного, следует сделать вывод, что лучше всего багажник устанавливать при необходимости. Поэтому крепления его должны быть мобильными, то есть легко и быстро сниматься. Наилучшими вариантами креплений являются:

Таким образом, принимая правильное решение, вы обезопасите себя от лишних и ненужных дополнительных расходов на бензин и запчасти.

Как часто ломается ваш Патриот?

Багажник на крышу автомобиля обладает огромным количеством преимуществ. Основные задачи, которые он выполняет:

Говоря о достоинствах, нельзя отметить недостатки этой конструкции:

Что нужно знать про устройства и как их выбирать

Экспедиционный багажник представляет собой мощную «корзину», изготавливаемую из легких металлов и крепящуюся на крыше внедорожников, микроавтобусов или фургонов. Размеры экспедиционника зависят от габаритов УАЗика и площади его крыши.

Багажники делятся на универсальные, для определенной модели и индивидуальные.

Универсальные подходят для различных автомобилей. Автобагажники для отдельно взятой модели выпускаются с учетом конфигурации крыши, размеров, крепления именно этой модификации авто. Индивидуальные изготовляются на заказ для конкретного автомобиля, также автовладелец может сделать нужное устройство самостоятельно.

Как экспедиционники крепятся на крышу авто

По типу присоединения к корпусу машины такие автобагажники бывают следующих разновидностей.

Преимущества

В последнем случае нужно просверливать и изолировать отверстия в крыше. Однако сверление может негативно сказаться на конструкции машины.

Как багажники различаются по функциям

По назначению и строению выделяют четыре основных типа устройств.

1. Туристические, или экспедиционные.
2. Дачные, или хозяйственные.
3. Спортивные.
4. Автобоксы.

Туристический, или экспедиционный, багажник состоит из прочного стального каркаса и решетки в нижней части. Стальные бортики по основанию удерживают груз. Преимущество экспедиционника УАЗ в том, что тяжелые вещи, размещенные в нем, при не слишком экстремальной езде можно даже не закреплять.

Выбирая подходящий туристический багажник, стоит учесть несколько важных моментов. Габариты экспедиционника не должны превышать размеры крыши, иначе пострадает экстерьер машины. Крепление должно быть очень прочным и надежным. Конструкция должна иметь кронштейн для размещения запаски. Экспедиционник не должен быть слишком высоким, поскольку это отрицательно скажется на аэродинамике УАЗа. Такие багажники бывают как с полом из сетки (для перевозки мелких предметов), так и без него.

Дачный, или хозяйственный вариант (или просто поперечины) предназначен для перевозки грузов на короткие расстояния по относительно хорошей дороге. Можно загрузить на дачный багажник не слишком большое количество досок, лестницу, инструменты, резиновую лодку и т. п. Груз при этом не должен быть слишком тяжелым и крупногабаритным. Дачный вариант гораздо легче туристического, что позволяет быстро собственноручно установить его или снять.

В спортивном багажнике предусмотрена возможность вертикальной фиксации одного или нескольких велосипедов. Это немаловажно, так как двухколесники неустойчивы, и отсутствие специальных элементов для их закрепления может привести к падению велосипеда во время поездки.

Перевозка велосипедов на крыше предполагает езду на умеренной скорости.

Спортивный багажник состоит из продольной конструкции, прикрепленной к поперечинам. Они в свою очередь закреплены на рейтингах. Недостаток такого рода автобагажника в том, что перевозить на нем можно только велотранспорт.

Автобокс представляет собой герметичный ящик примерно на 350 литров для транспортировки различных предметов. В нем можно хранить одежду, одеяла, рюкзаки и другие вещи, не боясь, что на них попадет влага или пыль. Стандартный автобокс имеет обтекаемую форму, тем самым не нарушая аэродинамические свойства автомобиля. Крепится довольно просто специальными кронштейнами к штатным рейлингам машины.

Прочие характеристики и дополнительные опции

Выбирая багажник на УАЗ, следует также обращать внимание на форму и цвет изделия (чтобы они гармонично сочетались с автомобилем), материал, из которого оно изготовлено (лучшие варианты для каркаса – сталь или алюминий, для автобоксов – легкий ударопрочный пластик), вес (может достигать нескольких десятков кг), качество сборки (если металл слишком тонкий или отчетливо видны сварочные швы – от покупки лучше воздержаться). Следует сразу прикинуть, что вы собираетесь перевозить. Также надо рассчитать грузоподъемность машины и, исходя из этого, выбирать автобагажник для транспортировки определенного веса.

Чем крупнее и тяжелее груз, тем большее количество креплений потребуется.

Дополнительно к багажнику на УАЗ можно приобрести тент, крепление для запаски и инструментов, прожектор, лестницу к экспедиционной корзине (крепится сбоку или сзади), крюки для троса, бокс или водонепроницаемую сумку для вещей, дополнительные габаритные огни. Часть этих аксессуаров при желании можно сделать самостоятельно.

Подходящие материалы для изготовления экспедиционного багажника

Решив сделать багажник своими руками, важно, в первую очередь, определить при конструировании его реальный вес. Современные модели «экспедиционников» изготавливаются с использованием особо прочного алюминия, отличающегося небольшой массой и хорошими техническими показателями (это и эксплуатационные качества, и длительность использования, и прочность, гибкость, разрыв и пр.).

Как видно, алюминий — это лучшее решение при выборе исходного материала в качестве основы будущего изделия. Другим вариантом могут стать профильные трубы с тонкими стенками — они также обладают небольшим весом. И третий, самый простой вариант — обычный металл (полосками) либо нержавеющая сталь. Они несколько тяжелы, но удобны в обработке. Сделать и установить такой багажник на УАЗ своими руками будет несложно. Ведь именно автомобили таких компаний как УАЗ и Нива чаще всего подвергаются самостоятельным доработкам их владельцев.

Если вы решили изготовить багажник на буханку своими руками (или на Ниву), то для этих целей может пригодиться и профильная тонкостенная труба. Для буханки отличным решением обычно становится черный металл или нержавейка. Вариантов выбора материала для конструирования багажника предостаточно. Многое зависит от предпочтений владельца авто и функций, которые багажник должен будет выполнять.

Источник

Из чего изготавливается багажник?

Чтобы сделать багажную основу своими руками, вам понадобится материал для ее изготовления. Лучшим решением станет металл, вес которого незначительный, но прочный. Для конструкции оптимальным вариантом станут:

• Алюминий.
• Нержавеющая сталь.
• Профильная трубка.

Многие владельцы автомобилей считают, что алюминий — подходящий материал для изготовления каркаса багажника своими руками. Он легок, устойчив к атмосферным явлениям и защищен от ржавчины. Используя алюминий можно сделать конструкцию самых смелых решений.

Крепкие и гибкие листы стали — что еще нужно для осуществления качественной конструкции? Недостатком считается вес, который значительно превышает массу алюминия и профильной трубки.

Профильная труба

Профильная трубка с тонкими стенками зачастую используется в виде материала для багажника «отечественного типа».

После выбора нужного материала для конструкции, переходим к этапу замеров и расчетов своими руками. Тут определяется вес, размеры, необходимые элементы для будущей конструкции и примерная стоимость.

Проводим замеры для багажника на крыше

Сначала измеряем ширину и длину крыши автомобиля. Потом можем воспользоваться серийными или сделать свой чертеж, который учитывает:

• Основу конструкции.
• Каркас.
• Усилители для конструкции (перемычки).
• Борта.

Схема багажника
Этапы изготовления:

Внимание: чтобы кузовную краску не повредить во время установки и эксплуатации сооружения на крыше, под стойки крепления приклеиваем специальные резинки.

При желании можно сделать дополнительные детали на «Хантер», которые будут вам необходимы при эксплуатации. К примеру, обтекаемый фронтальный корпус, который обеспечит лучшее сопротивление при езде на высокой скорости.

Необходимые инструменты:

• Дрель.
• Болгарка.
• Оборудование для измерения.
• Ножницы.
• Сварочное оборудование.
• Резина.
• Картон.
• Клеевой состав.
• Краска.

Багажник на УАЗ Хантер
Второй способ изготовления:

• Производим замеры на крыше «Хантера» своими руками, при помощи «болгарки» делаем заготовки для перемычек из стального уголка.
• Создаем шаблон стоек из картона для установки конструкции. Сначала прикладываем вырезанный шаблон на металлический лист, затем вырезаем по окантовке.
• С использованием сварки устанавливаем поперечину. Производим замеры на крыше для определения устойчивости багажника.
• При помощи картона создаем новый шаблон, который будет отражать форму боковых установочных отверстий багажника.
• Конструкцию прикладываем к крыше для замеров. Отмечаем отверстия для торцовых креплений багажника к опорным стойкам «Хантера». Берем дрель и просверливаем ранее отмеченные места на конструкции и используем чертеж для сверки. Устанавливаем крепежные болты.
• Используем наждачную шкурку для зачистки швов и прочих металлических частей. Очищаем и даем время высохнуть после обезжиривания. Для окрашивания конструкции можно использовать как простую краску для металла, так и воспользоваться баллончиком, что ускорит сам процесс покраски, а так же время высыхания.

У моего приятеля Валерия случилась неприятность – новый крышевой багажник, купленный в автосалоне вместе с автомобилем УАЗ Hunter, рассыпался после первой же поездки на рыбалку! Не заезжая домой, Валерий скинул эту «развалину» в мою мастерскую со словами: «Сделай, пожалуйста, когда будет время!» Через несколько дней я осмотрел это чудо техники и убедился в его полной бестолковости. Это был багажник сборно-разборной конструкции, изготовленный из прямоугольных и квадратных труб. Ушки его боковых стоек выполнены из стального листа всего лишь миллиметровой толщины.

Расположение трубок багажной площадки – продольно-поперечное, с креплением между собой болтами М10 сквозь основные поперечные балки, что совершенно их ослабило. Опорные узлы поперечных балок оказались шире мест крепления к крыше УАЗа на целых 20 мм.

В процессе разборки багажника на комплектующие пришла уверенность в необходимости полной его переделки из разборного в цельносварной…

Для этого отрезал все приваренные к трубкам резьбовые втулки и отрихтовал сами трубки. Затем собрал сначала сварными «прихватками» из штатных деталей опорные поперечные балки со стойками, выдержав размер между последними 1520 мм, и окончательно проварил швы. Полученные балки соединил лонжеронами и, точно выверив прямоугольность обвязки (или основания) будущего багажника «диагоналями», приварил одни к другим. Получив строго прямоугольную обвязку, между балками приварил дополнительные поперечины, а вдоль, по середине между этими элементами, также с помощью сварки установил распорки.

1 – крайняя опорная поперечная балка (труба 40x20x2,2 шт.); 2 – средняя опорная поперечная балка (труба 40x20x2); 3 – дополнительная поперечина (труба 20x20x2,2 шт.); 4 – лонжерон (труба 20x20x2,2 шт.); 5 – распорка (труба 20x20x2,4 шт.); 6 — наклонная опора (труба 40x20x2, 6 шт.); 7 – вертикальная опора (труба 40x20x2,6 шт.); 8 – высокий боковой борт (труба 20x20x2, 2 шт.); 9 — наклонная стойка высокого бокового борта (труба 20x20x2, 2 шт.); 10 – низкий боковой борт (труба 20x20x2, 2 шт.); 11– наклонная стойка низкого бокового борта (труба 20x20x2, 2 шт.); 12– задний борт (труба 20x20x2); 13 – задняя стойка (труба 20x20x2,3 шт.); 14, 15, 16 – болт М10 с плоской и пружинной шайбами (6 комплектов); 17 – опорный стержень (круг 5,6 шт.); 18 – резьбовая втулка М10 (круг 16, 6 шт.); 19 – зажим (стальной лист s3,6 шт.)

Боковые и задние бортики изготовил из подходящих кусков покупного «конструктора». К сплющенным концам вертикальных стоек сбоку приварил опорные прутки. После окончательной проварки всех швов произвёл финишную рихтовку каркаса и зачистил сварочные швы. Зажимы обошлись без переделки, впрочем, их можно было сделать и самостоятельно.

В завершение новый багажник следовало бы сначала покрыть серой грунтовкой, а затем покрасить «серебрянкой», но эту работу взял на себя сам хозяин, поэтому на «фотографии на память» багажник запечатлён ещё без покрытия.

Необходимость сделать экспедиционный багажник своими руками возникает рано или поздно у каждого водителя, занимающегося перевозкой крупногабаритных грузов, неудобных для размещения в салоне. Как известно, многие, кто имеет внедорожник, часто отправляются в путешествия и, бывает так, что стандартный багажник не вмещает все необходимое. Это становится еще одной причиной для обустройства дополнительного багажника на крыше.

Каждому автомобилисту понятно, что покупка готового багажника — это существенный удар по кошельку. В то время, как сделать экспедиционный багажник в домашних условиях, станет бюджетным и выгодным решением.
