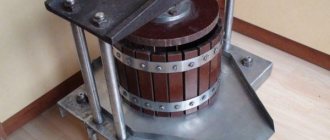

Как самому сделать соковыжималку: чертежи самодельного ручного пресса для отжима сока из фруктов и томатов, сборка сокодавки своими руками

Современные соковыжималки стоят немалых денег, да и к тому же, работают не так хорошо. Поэтому я решил сделать соковыжималку своими руками, лучше, проще и самое главное – дешевле.

Для самодельного пресса для отжима сока вам понадобится:

1. 40мм фанера. Вы можете склеить несколько листов фанеры специальным клеем по дереву.
2. Хорошая краска для внутренних поверхностей
3. Бутылочный домкрат, грузоподъёмностью 4 тонны
4. 10мм шпилька с резьбой
5. Фланец или стальная пластина под пресс
6. Термопластик
7. Лист нержавеющей стали
8. Праймер спрей
9. Клей для дерева.

Необходимые инструменты:

1. Пила. Подойдет любая. Лобзик, настольная, ленточная или обычная ручная.
2. Беспроводная дрель.
3. Зажимы

Дополнительные инструменты для винтовой сокодавки:

• Зенковка
• Шлифовальная машина
• Резьбонарезные инструменты

Простые советы для вашей безопасности:

• Держите ваши руки подальше от всего что движется
• Надевайте безопасную обувь
• Надевайте защитные очки

Правила монтажа

Для создания дробилки потребуются инструменты для обработки материалов и расходное сырье для конструкции аппарата.

Из металла

Расходные материалы

• Барабан (подходит из вертикальной нерабочей стиральной машины);
• Металлический лист;
• Стальной вал;
• Доски;
• Подшипники и ролики;
• Металлический профиль или уголки;
• Пусковой тумблер;
• Двигатель с кожухом;
• Болты с гайками;
• Соединительные провода с вилкой для питания.

• Фрезерный и токарный станок;
• Сварка;
• Болгарка;
• Электроинструмент для подсоединения тумблера и проводов к двигателю;
• Молоток, ножницы по металлу, ключи для закручивания болтов.

Пошаговая инструкция

1. Подготовить чертежи оборудования, которые можно найти на специализированных форумах или изготовить при наличии соответствующих навыков самостоятельно. Они определяют особенности агрегата, размер деталей и тип их крепления в конструкции.
2. На токарном станке сделать на металлическом листе ступеньки, к ним будет крепиться стальной вал и крепежные подшипники.
3. Снять 8 граней на фрезерном станке с вала из стали. По всей поверхности детали нанести треугольные засечки.
4. Нижнюю часть корпуса стиральной машины слегка вытянуть, оставляя между валом и стенками зазор. Имеющийся в любой циркуляре подшипниковый механизм подойдет для крепления вала, что сделает его вращение более свободным.
5. Из металлического профиля или уголков сварить прочную раму, а с досок сбить основание для агрегата. Туда будет устанавливаться емкость для сбора переработанного сырья.
6. Пульт управления собирается из тумблера и соединительных проводов (в длину должны доставать до источника питания без натяжения или применять удлинители).
7. Для передвижения оборудования по основанию и назад необходимо прикрепить несколько роликов к нижней части рамы. Использование данного каркаса снизит давление сырья на стенки, убережет их от деформации.
8. Сбоку крепится двигатель, надежно укрытый кожухом.

Расходные материалы

• Доски или прочные толстые фанерные листы с водоотталкивающим покрытием;
• Металлический или деревянный вал;
• Винты с крупными шляпками или их аналог по конструкции;
• Подшипники;
• Дрель рабочая.

Пошаговая инструкция

1. Сколачивается из одной наклонной и трех горизонтальных стенок загрузочный бункер аппарата.
2. Вал делают из металла или древесины, к нему крепятся винты. Шляпки их применяются в качестве режущих зубцов.
3. Из прочной древесины или фанеры изготавливают рабочую камера, размер подбирается индивидуально. Чтобы было удобнее, её лучше обустроить на подставке с ножками. Одна из сторон должна содержать небольшое отверстие, через которое будет извлекаться переработанное сырье в подготовленную емкость.
4. Если вместо сверла в кулак дрели вставить специальный штифт, соединить плотно с валом, то данный электроинструмент будет работать как электродвигатель.

Прессовая соковыжималка для яблок своими руками

Как правило, прессовым агрегатам отдают предпочтение виноделы, поскольку в процессе работы они не нагревают мезгу и не дробят косточки.

Что понадобится

• ножовка по металлу или дереву;
• молоток;
• набор отверток;
• болты, гайки, саморезы;
• пассатижи.

Составляющие пресса:

• доски, деревянные бруски или рейки;
• лист из нержавеющей стали;
• бочка или бак;
• вентиль;
• поршень-гнет;
• металлический швеллер.

Желательно чтобы деревянные элементы были выполнены из дуба, бука или березы, так как в силу своей биологической активности хвойные породы изменяют вкус сока.

Дренажные решетки не должны быть сделаны из ДСП, поскольку в готовый продукт будет попадать пыль, содержащая фенолформальдегидный клей.

Составляющие механизма

• рама;
• поддон, в который стекает жидкость;
• сам давящий элемент;
• бочонок;
• мелкая сетка;
• винт, усиливающий отжим.

Принцип действия аппарата прост: внутрь загружаются порционно ягоды, затем винт прокручивается и получается сок с мякотью, который проходит сквозь фильтрующий механизм и отделяется от жмыха.

Помимо того, что дробильная машина отжимает сок, в ней можно и сбраживать различные напитки. Также часть, которая надавливает, и пищевой материал практически не контактируют, в связи с этим нагревание идет минимальное, что обеспечивает сохранность всех витаминов и полезных веществ в напитке.

Инструкция, как сделать соковыжималку в домашних условиях

Самостоятельно соковыжималку можно изготовить из любой стиральной машины-автомат – с фронтальной или вертикальной загрузкой. Главное – чтобы был ременной привод, поскольку прямоприводная модель не подойдет.

Если у вас стиралка с фронтальной загрузкой, придется положить ее на спину, люком вверх.

Подготовка к работе

Сначала достаньте из корпуса машины все детали, которые больше не нужны: насос, прессостат, заборный клапан, сливной фильтр и панель управления.

Облегчить работу помогут заранее подготовленные чертежи и рисунки. Так вы сможете последовательно выполнять все действия, сверяясь со схемой.

Приготовьте необходимые детали:

• две металлические сетки размером 30х6 см;
• болты с гайками на 3 мм;
• посуда для сбора сока;
• сливной патрубок;
• резиновые заглушки.

Также понадобятся инструменты:

• отвертки и гаечные ключи;
• болгарка;
• сварочный аппарат;
• дрель;
• пассатижи;
• молоток;
• ножницы по металлу.

Перед тем, как положить машину, подготовьте бруски-подставки, на которых она закрепится.

Подготовьте корпус к переделке

Как это сделать:

• Для начала снимите со шкива ремень привода. Одной рукой потяните его на себя, прокручивая шкив.
• Отогнув уплотнительную резину люка, снимите металлический хомут. Снимите резиновую манжету.
• Открутите болты и снимите амортизаторы. Также уберите все детали, которые мешают достать бак из корпуса.
• После того как вы достали бак, его нужно разобрать. Выкрутите по периметру болты, с помощью отвертки разожмите пластиковые защелки и снимите верхнюю часть. Если бак неразборный, воспользуйтесь ножовкой по металлу (болгаркой) – распилите его на две половины.
• Проведите чистку всех деталей бака и барабана от накипи, ржавчины и прочего мусора.
• Все ненужные отверстия в баке (например, от ТЭНа) закройте резиновыми заглушками. В итоге должно остаться только сливное отверстие для готового сока.

• Все отверстия в барабане нужно заварить сваркой, поскольку они слишком большие.
• Просверлите по периметру барабана множество мелких отверстий.
• Теперь соберите бак обратно, ввинчивая шурупы. Если бак был неразборный, заранее нужно подготовить отверстия для саморезов.

Поставьте бак обратно в корпус, верните на место уплотнительную резину и пружины-амортизаторы.

Доработайте барабан

Поскольку для изготовления соковыжималки самому понадобится большинство деталей от стиралки, то обойдется она вам почти бесплатно. Но чтобы барабан стал полноценным измельчителем для яблок и прочих фруктов, его нужно доработать.

Изготовьте терку. Дело в том, что отверстия, расположенные на поверхности барабана слишком большие. Они будут превращать плоды в пюре, а не сок. Поэтому возьмите заготовленные полоски сетки, установите их по кругу, между ребрами барабана. Закрепите сетку на месте мелкими шурупами. При необходимости вы сможете снять сетку и почистить.

Измельчать фрукты и овощи поможет ребробойник, который нужно дополнительно заточить. Не забудьте к сливному отверстию прикрепить патрубок. Конструкция готова, осталось подключить мотор.

Чтобы правильно подключить двигатель, действовать нужно по электрической схеме. Мы уже описывали это в других статьях, поэтому посмотрите видео по теме:

Преимущества самодельной соковыжималки

Если в вашем хозяйстве есть старая неиспользуемая стиралка, автоматическая или активаторная, из нее можно сделать полезное устройство для отжима сока. Суть заключается в установке внутрь машинки терки. Через большое отверстие засыпается сырье, после чего происходит его измельчение и отжим сока. Плюсом такой конструкции является возможность делать сок в больших объемах, что не могут обеспечить большинство бытовых соковыжималок.

К тому же в самодельном устройстве емкость для загрузки сырья гораздо большего объема. Оснащение такой соковыжималки мощным мотором позволит получать порядка 20 л сока в час. Этого показателя вполне достаточно, чтобы перерабатывать яблоки из своего сада и еще оказать помощь соседу.

Процесс отжима сока

В зависимости от конструкции пресса сырье может подаваться в завернутых в матерчатую фильтрующую ткань конвертах или без таковых (для шнековых механизмов). Это необходимо, чтобы сохранить мезгу внутри рейковых баков и отделить только сок.

Предварительно яблоки подаются в специальные измельчители для переработки в мезгу. На них устанавливается гнет (круг из досок) и упор для предотвращения разрушения металлическими деталями прессовой установки.

Если выжимка была произведена качественно, то в баке остается чухой жмых. Его используют как компост или удобрение. Предварительно отправляют в компостную кучу для переработки червями и микроорганизмами.

Полученную янтарную жидкость можно употреблять сразу или консервировать для сохранения на зиму.

Чаще всего из яблочного сока делается:

• Сидр;
• Вино разных видов;
• Закатанный пастеризованный сок.

Для здоровья употребление яблок несет огромную пользу. Помимо содержания ценных витаминов, эти фрукты богаты микроэлементами, в том числе железом. Это отличный продукт для профилактики анемии, укрепления иммунитета и повышения общего самочувствия.

Вариант с использованием домкрата

Удобнее вместо винта использовать домкраты для автомобилей на 2-3 тысячи кг. Гайка для крепления тут уже не требуется, а самодельный пресс из домкрата получается более мощным. Единственное отличие в сборке — прочная рама, способная выдержать давление. Домкрат устанавливают как снизу, так и сверху — это зависит от предпочтений пользователя.

Когда аппарат готов, в емкость укладывают яблоки, а снизу устанавливают деревянный круг. Это позволит сохранить целостность конструкции при высоком давлении.

Средняя производительность — 1,75 л сока за 5 минут.

Типы конструкции

Конструкция выбирается в зависимости от личных предпочтений, а также объемов сока, которые вы планируете получить. Например, механические модели идеальны для ежедневного использования, когда вам нужно единовременно напоить семью. А вот гидравлический аппарат и модели с электрическим приводом дают больший объем сока, не случайно именно такие конструкции используют для заготовок на зиму.

Кроме этого, важно знать, какое обслуживание потребуется каждой модели, оценить их достоинства и недостатки.

Механический пресс

Это бюджетный вариант, изобретенный десятки лет назад. Можно смело утверждать, что механизм его действия отлажен до мелочей. В емкость с перфорацией закладываются яблоки. В процессе вращения ручки опускается поршень и приводится в действие винтовой механизм пресса. Под давлением из яблок выжимается сок. В нижней части располагается емкость для «сбора» сока. Такой пресс требует серьезных физических усилий и не очень производителен – в час можно получить от 10 до 30 литров (в зависимости от усилий и сорта яблок).

Механические варианты доступны в двух исполнениях:

• Без рамы. Винт крепится к основанию пресса.
• С рамкой. Ручка упирается в крышку, и крутить ее гораздо удобнее, но требуются большие усилия.

Такие прессы имеют массу преимуществ: не занимают много места, идеальны для ежедневного использования (0,5-3 литра вы сможете приготовить достаточно быстро). Если вы являетесь счастливым обладателем деревянного механического пресса, то конструкция станет еще и достойным украшением вашей кухни. Наконец, их ценят за многофункциональность: с помощью механической модели вы не только получите сок из яблок, но и сможете переработать другие фрукты и ягоды, а также извлечь мед из сот. Кроме этого, с помощью такого пресса вы сможете даже приготовить сыр.

Пневматический

В пневматических прессах для отжима яблок давление является следствием работы сжатого воздуха. Для этого каждый агрегат оснащен компрессором, работающим от сети.

Преимущества пневматических прессов:

• В процессе работы не требуются физические усилия;
• Аппарат оснащен защитными клапанами, а значит, рабочий процесс полностью безопасен для человека;
• В течение одного рабочего процесса вы можете получить достаточное количество готового сока, не разбирая агрегат, и не добавляя сырье;
• Конструкция не имеет подвижных механических деталей, которые обычно быстро выходят из строя. Благодаря этому гарантируется длительная эксплуатация прибора.

Гидравлический

В этих моделях для отжима используется давление воды. Такие агрегаты самые дорогие из всех вышеперечисленных, но благодаря им можно получить самый большой объем сока – до 70% от веса используемого сырья. Вместо металлической емкости с перфорацией используют деревянные рамки. Яблоки измельчают и помещают в специальные мешочки, которые, в свою очередь, располагают между рамами.

Доступны следующие варианты конструкций:

• Домкрат на гидравлике. С такой конструкцией справятся даже представительницы прекрасной половины человечества, усилия требуются минимальные.
• Модели без домкрата. Давление создается водой. Жидкость, скапливаясь, давит на разложенные плоды, а сок стекает в специальную емкость.

Производительность гидравлических домкратов достаточно велика и позволяет перерабатывать большие объемы фруктов. Приобретая аппарат без домкрата, нужно предусмотреть возможность подключения к водопроводу.

Электрогидравлические

Гидравлику объединяют с электричеством для полной механизации процесса получения сока. Вода из труб подается в мембрану, а высокое давление обеспечивается благодаря компрессору. Жмых остается в корзине.

Достоинства электрогидравлических моделей:

• Высокая производительность;
• Электронная система управления;
• Легкость мытья после эксплуатации;
• Сок можно получать из любого сырья.

Главный «недостаток» – это высокая стоимость. Чаще всего подобные модели используют для промышленного производства. В домашних условиях такой агрегат оправдан лишь в случаях, когда вам нужно перерабатывать большое количество сырья. Кстати, часто с его помощью делают сырье для домашних вин. Справиться с электрогидравлическим прессом для получения сока смогут даже представительницы слабого пола.

Процесс отжима

Проходит в два этапа:

1. Подготовка сырья. Для измельчения яблок используют специальные аппараты, напоминающие терки у мясорубок. Благодаря электроприводу работают такие агрегаты достаточно продуктивно, и «полуфабрикат» быстро подготавливается.
2. Закладка сырья в пресс и выполнение отжима.

После работы пресс нужно разобрать, промыть и хорошо высушить. Жмых убрать, прочистить перфорационные отверстия. Особенно внимательного отношения к себе требуют емкости из деревянных рамок, поскольку они окрашиваются, впитывают сок и запах.

Так как яблоко – фрукт достаточно твердый, используют дополнительные способы для увеличения выхода жидкости. Например, мешочки из ткани, фильтрующие сок, или приспособления для дренажа – деревянные планки или перфорированные диски из нержавеющей стали.

Как выбрать пресс

Если вы приняли решение приобрести пресс для отжима сока из яблок, обратите внимание на следующие критерии:

1. Объем загрузочной емкости. От этого показателя зависит, сколько сырья вы сможете переработать за один цикл.
2. Материал, из которого изготовлена корзина. Предпочтение отдается емкости из нержавейки, поскольку за ней проще ухаживать, да и прослужит она дольше.

3. Особенности конструкции. Узнайте, нужно ли подключение к водопроводу или электросети. Иначе может получиться так, что вы приобретете агрегат, который в ваших условиях окажется бесполезным (например, на даче с неполным «набором» коммунальных услуг).
4. Размер. От параметров зависит удобство хранения и эксплуатации.
5. Какие физические усилия потребуются для работы. В некоторых ситуациях лучше приобрести модель без механики.

6. Производительность пресса. Какое количество сока вы сможете получить за определенное время. При больших объемах сырья выбирайте модель, которая сможет производить 100-200 литров сока в час.
7. Стоимость. Этот критерий, конечно, относительный, но все-таки его следует принять во внимание. Механические прессы самые доступные по цене. Фактором, определяющим их стоимость, считается объем корзины: чем она больше – тем пресс дороже. Если же нет желания прикладывать физические усилия и нести серьезные финансовые затраты, то выбирайте гидравлические прессы с домкратом.

Для большинства пресс для отжима сока – это не роскошь, а необходимый агрегат, который позволит обеспечить семью витаминными напитками. Тем более, что современные конструкции позволяют делать это быстро, эффективно и с минимальными физическими затратами.
