Для чего нужен частотник и как сделать его своими руками для трехфазного электродвигателя

Циркуляркой уже полным ходом пилили на конденсаторах, когда появился необходимый вариант прошивки. Модули содержат шесть силовых ключей и схему управления.

Назначение и принцип работы инвертора

• сложность в использовании,
• высокую цену,
• низкое качество работы,
• недостаточный диапазон регулирования.

Многим известно, что использование частотных преобразователей для регулировки скорости является самым эффективным методом. Это устройство обеспечивает плавный пуск и остановку, а также осуществляет контроль всех процессов, которые происходят в двигателе. Риск возникновения аварийных ситуаций, при использовании преобразователя частоты, крайне незначителен.

Для обеспечения плавной регулировки и быстродействия разработана специальная схема частотного преобразователя. Его использование в значительной мере увеличивает время непрерывной работы трехфазного двигателя и экономит электроэнергию. Преобразователь позволяет довести КПД до 98%. Это достигается увеличением частоты коммутации. Механические регуляторы на такое не способны.

Возможно ли сделать из 220В 380В

На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.

На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.

Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности.

Составные части регулируемого привода

Ниже представлена схема преобразователя частоты.

Он состоит из 3 преобразующих звеньев:

• выпрямителя, формирующего напряжение постоянного тока при подключении к питающей электросети, который может быть управляемым или неуправляемым,
• фильтра, сглаживающего уже выпрямленное напряжение (для этого применяют конденсаторы),
• инвертора, формирующего нужную частоту напряжения, являющегося последним звеном перед электродвигателем.

Рекомендации по обслуживанию оборудования

Чтобы собранный своими руками частотный преобразователь смог успешно выполнять свои функции на протяжении длительного времени, владелец должен выполнять следующие рекомендации:

1. Следить за состоянием внутренних элементов, не допуская скопления на них пыли. При необходимости используют небольшой компрессор, поскольку пылесосу может быть не под силу удалить пыль, лежащую плотным слоем.
2. Проверять работоспособность узлов и менять их при необходимости. Нормальным для электролитических конденсаторов считается срок службы длительностью 5 лет, для предохранителей – 10 лет. Вентиляторы охлаждения следует менять уже по прошествии 2-3 лет эксплуатации. Внутренние же шлейфы допускается использовать не более 6 лет.
3. Необходимо следить за температурой внутренних механизмов, а также напряжением на шине постоянного тока. В случае роста температуры возникает опасность засыхания термопроводящей пасты, что может закончиться выходом из строя конденсаторов. Необходимо взять за правило наносить не реже как минимум каждые три года новый слой пасты на силовые компоненты привода.
4. Необходимо в точности соблюдать условия эксплуатации. Оптимальным считается температурный режим окружающей среды на уровне до + 40 градусов. Крайне негативное влияние на работу элементов оказывают повышенная влажность и запыленность воздуха.

Режимы управления

Частотники различают по видам управления:

• скалярный тип (отсутствие обратной связи),
• векторный тип (наличие обратной связи, или ее отсутствие).

При первом режиме подлежит управлению магнитное поле статора. В случае векторного режима управления учитывается взаимодействие магнитных полей ротора и статора, оптимизируется момент вращения при работе на разной скорости. Это является главным различием двух режимов.

Кроме этого, векторный способ более точен, эффективен. Однако в обслуживании — более затратен. Рассчитан он на специалистов с большим багажом знаний и навыков. Скалярный способ проще. Он применим там, где параметры на выходе не требуют точной регулировки.

Второй способ – фазовый сдвиг

Для асинхронного движка, в котором эквивалент обмоток статора – это параллельно соединенные сопротивления и емкости, схема и величины элементов будут иными. Они приведены далее в таблице № 2 вместе со схемой.

Таблица № 2 для получения трехфазного напряжения на обмотках асинхронного двигателя с короткозамкнутым ротором

Предварительно соответственно параметрам генератора по закону Ома для участка цепи рассчитывается сила тока.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как из 380 сделать 220 Вольт: схема три фазы в одну В щитке необходимо установить устройство защитного отключения, чтобы при скачках напряжения бытовые приборы не вышли из строя;. Спрашивайте, я на связи!

Подключение инвертора «звезда — треугольник»

После приобретения инвертора по доступной цене возникает вопрос: как подключить его к двигателю своими руками? Прежде чем это сделать будет нелишним поставить обесточивающий автомат. В случае возникновения короткого замыкания хотя бы в одной фазе, вся система будет немедленно отключена.

Подключение преобразователя к электродвигателю можно осуществить по схемам «треугольник» и «звезда».

Если регулируемый привод однофазный, клеммы электродвигателя подключают по схеме «треугольник». В этом случае потерь мощности не происходит. Максимальная мощность такого частотника 3 кВт.

Трехфазные инверторы более совершенны. Они получают питание от промышленных трехфазных сетей. Подключаются по схеме «звезда».

Чтобы ограничить пусковой ток и снизить пусковой момент во время запуска электродвигателя мощностью более 5 кВт используют вариант переключения «звезда-треугольник».

При пуске напряжения на статор используется вариант «звезда». Когда скорость двигателя станет номинальной, питание переключается на схему «треугольник». Но такой способ применяется там, где существует возможность подключения по обеим схемам.

Важно отметить, что в схеме «звезда-треугольник» резкие скачки токов неизбежны. В момент переключения на второй вариант скорость вращения резко снижается. Чтобы восстановить частоту оборотов, необходимо увеличить силу тока.

Наибольшей популярностью пользуются преобразователи для электродвигателей мощностью от 0,4 кВт до 7,5 кВт.

Вариант 1

Всем здравствуйте. Вот решил написать статейку про асинхронный привод и преобразователь частоты, который я изготавливал. Моему товарищу надо было крутить пилораму, и крутить хорошо. А сам я занимался импульсной электроникой и сразу предложил ему частотник. Да, можно было купить фирмовый преобразователь, и мне приходилось с ними сталкиваться, параметрировать, но захотелось своего, САМОДЕЛАШНОГО! Да и привод циркулярки к качеству регулирования скорости не критичен, только вот к ударным нагрузкам и к работе в перегрузе должен быть готов. Также максимально-простое управление с помощью пары кнопок и никаких там параметров.

Основные достоинства частотнорегулируемого привода (может для кого-то повторюсь):

Формируем из одной фазы 220 В полноценные 3 фазы 220 В со сдвигом 120 град., и имеем полный вращающий момент и мощность на валу.

Увеличенный пусковой момент и плавный пуск без большого пускового тока

Отсутствует замагничивание и лишний нагрев двигателя, как при использовании конденсаторов.

Возможность легко регулировать скорость и направление, если необходимо.

Вот какая схемка собралась:

3-фазный мост на IGBT транзисторах c обратными диодами (использовал имеющиеся G4PH50UD) управляется через оптодрайвера HCPL 3120 (бутстрепная схема запитки) микроконтроллером PIC16F628A. На входе гасящий конденсатор для плавного заряда электролитов DC звена. Затем его шунтирует реле и на микроконтроллер одновременно приходит логический уровень готовности. Также имеется триггер токовой защиты от к.з. и сильной перегрузки двигателя. Управление осуществляют 2 кнопки и тумблер изменения направления вращения.

Силовая часть мною была собрана навесным монтажом. Плата контроллера отутюжина вот в таком виде:

Параллельные резисторы по 270 к на проходных затворных конденсаторах (забыл под них места нарисовать) припаял сзади платы, потом хотел заменить на смд но так и оставил.

Есть внешний вид этой платы, когда уже спаивал:

Вид с другой стороны

Для питания управления был собран типовой импульсный обратноходовой (FLAYBACK) блок питания.

Его схема:

Можно использовать любой блок питания на 24В, но стабилизированный и с запаздыванием пропадания выходного напряжения от момента пропажи сетевого на пару тройку секунд. Это необходимо чтобы привод успел отключиться по ошибке DC. Добивался установкой электролита С1 большей ёмкости.

Теперь о самом главном…о программе микроконтроллера. Программирование простых моргалок для меня сложности не представляло, но тут надо было поднатужить мозги. Порыскав в интернете, я не нашёл на то время подходящей информации. Мне предлагали поставить и специализированные контроллеры, например контроллер фирмы MOTOROLA MC3PHAC. Но хотелось, повторюсь, своего. Принялся детально разбираться с ШИМ модуляцией, как и когда нужно открыть какой транзистор… Открылись некие закономерности и вышел шаблон самой простой программы отработки задержек, с помощью которой можно выдать удовлетворительно синусовую ШИМ и регулировать напряжение. Считать ничего контроллер конечно не успевал, прерывания не давали что надо и поэтому я идею крутого обсчёта ШИМ на PIC16F628A сразу отбросил. В итоге получилась матрица констант, которую отрабатывал контроллер. Они задавали и частоту и напряжение. Возился честно скажу, долго. Пилорама уже во всю пилила конденсаторами, когда вышла первая версия прошивки. Проверял всю схему сначала на 180 ватном движке вентиляторе. Вот как выглядела «экспериментальная установка»:

Первые эксперименты показали, что у этого проекта точно есть будущее.

Программа дорабатывалась и в итоге после раскрутки 4 кВт-ного движка её можно было собирать и идти на лесопилку.

Товарищ был приятно удивлён, хоть и с самого начала относился скептически. Я тоже был удивлён, т.к. проверилась защита от к.з. (случайно произошло в борно двигателя). Всё осталось живо. Двигатель на 1,5 кВт 1440 об/мин легко грыз брусы диском на 300 мм. Шкивы один к одному. При ударах и сучках свет слегка пригасал, но двигатель не останавливался. Ещё пришлось сильно подтягивать ремень, т.к. скользил при сильной нагрузке. Потом поставили двойную передачу.

Сейчас ещё дорабатываю программу она станет еще лучше, алгоритм работы шим чуть сложнее, режимов больше, возможность раскручиваться выше номинала…а тут снизу та самая простая версия которая работает на пиле уже около года.

Её характеристики:

• Выходная Частота: 2,5-50 Гц, шаг 1,25 Гц; Частота ШИМ синхронная, изменяющаяся. Диапазон примерно 1700-3300 Гц.; Скалярный режим управления U/F, мощность двигателя до 4 кВт.
• Минимальная рабочая частота после однократного нажатия на кнопку ПУСК(RUN) — 10Гц.
• При удержании кнопки RUN происходит разгон, при отпускании частота остаётся та, до которой успел разогнаться. Максимальная 50 Гц- сигнализируется светодиодом. Время разгона около 2 с.
• Светодиод «готовность» сигнализирует о готовности к запуску привода.
• Реверс опрашивается в состоянии готовности.
• Режимов торможения и регулирования частоты вниз нет, но они в данном случае и не нужны.
• При нажатии Стоп или СБРОС происходит остановка выбегом.

Программа и печатка в конце материала.

Вариант 2

В данной статье речь пойдет о частотном преобразователе, в простонародье, частотнике. Данный частотник, а в дальнейшем частотный привод, способен управлять 3-х фазным асинхронным двигателем. В данном частотном приводе (ЧП) я использую интеллектуальныйсиловой модуль компании International Rectifier, а конкретно IRAMS10UP60B (на AliExpress), единственное, что с ним сделал, это перегнул ножки, так что, по сути, модуль получился IRAMS10UP60B-2. Выбор на данный модуль пал преимущественно из-за встроенного драйвера. Главной особенностью встроенного драйвера является возможность использования 3 ШИМ вместо 6 ШИМ каналов. Кроме того цена на данный модуль на eBay около 270 рублей. В качестве управляющего контроллера использую ATmega48.

Разрабатывая данный привод я делал упор на эффективность конструкции, минимальную себестоимость, наличие необходимых защит, гибкость конструкции. В результате получился частотный привод со следующими характеристиками (функциями):

1. Выходная частота 5-200 Гц
2. Скорость набора частоты 5-50 Гц в секунду
3. Скорость снижения частоты 5-50 Гц в секунду
4. 4-х фиксированная скорость (каждая из которых от 5-200 Гц)
5. Вольт добавка 0-20%
6. Две «заводских» настройки, которые всегда можно активировать
7. Функция намагничивания двигателя
8. Функция полной остановки двигателя
9. Вход для реверса (как без него)
10. Возможность менять характеристику U/F
11. Возможность задания частоты с помощью переменного резистора
12. Контроль температуры IGBT модуля (сигнализация в случае перегрева и остановки привода)
13. Контроль напряжения DC звена (повышенное-пониженное напряжение DC звена, сигнализация и остановка привода)
14. Пред заряд DC звена
15. Максимальная мощность с данным модулем 750 вт, но крутит и 1.1 кв на моем ЧПУ
16. Все это на одной плате размером 8 х 13 см .

На данный момент защита от сверх тока или кз не реализованы (считаю нет смысла, хотя, свободную ногу в МК с прерыванием по изменению оставил)

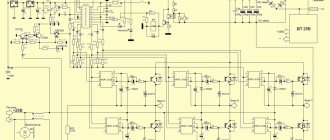

Собственно, схема данного девайса :

Проект в layout

Ниже фото того, что у меня получилось

Печатная плата данного девайса (доступна в lay под утюг)

На данном фото полностью рабочий экземпляр, проверенный и обкатанный (не имеет панельки расположен слева). Второй для теста atmega 48 перед отправкой (расположен справа).

На данном фото тот самый irams (делал с запасом, должен поместится iramx16up60b )

Алгоритм работы устройства

Изначально МК (микроконтроллер) является настроенным на работу с электродвигателем номинальным напряжением 220 В при частоте вращающего поля 50Гц (т.е. обычный асинхронник, на котором написано 220 в 50 Гц). Скорость набора частоты установлена на уровне 15 Гц/сек.(т.е. разгон до 50 гц займет чуть более 3 сек., до 150 Гц-10 сек ). Вольт добавка установлена на уровне 10 %, длительность намагничивания 1 сек. (постоянная величина неизменна ), длительность торможения постоянным током 1 сек. (постоянная величина неизменна). Следует отметить ,что напряжение при намагничивании, как и при торможении, является напряжением вольт добавки и меняется одновременно. К слову, преобразователь частоты является скалярным, т.е. с ростом выходной частоты увеличивается выходное напряжение.

После подачи питания происходит заряд емкости dc звена. Как только напряжение достигает 220В (постоянное ) с определенной задержкой включается реле предзаряда и загорается единственный у меня светодиод L1. С этого момента привод готов к запуску. Для управления частотником имеется 6 входов:

1. Вкл (если подать лишь этот вход, ЧП будет вращать двигатель с частотой 5 Гц)
2. Вкл+реверс(если подать лишь этот вход, ЧП будет вращать двигатель с частотой 5 Гц, но в другую сторону)
3. 1 фиксированная частота (задается R1)
4. 2 фиксированная частота (задается R2)
5. 3 фиксированная частота (задается R3)
6. 4 фиксированная частота (задается R4)

В этом управлении есть одно Но. Если в процессе вращения двигателя менять задание на резисторе, то оно изменится лишь после повторной подачи команды (вкл.) или (вкл+реверс.). Иначе говоря, данные с резисторов читаются пока отсутствуют эти два сигнала. Если планируется регулировать скорость с помощью резистора в процессе работы, то необходимо установить джампер J1.В этом режиме активен лишь первый резистор, причем резистор R4 ограничивает максимальную частоту, то есть если его выставить на 50% (2.5 вольта 4 «штырь». на фото ниже 5 земля), то частота R1 будет регулироваться резистором от 5 до 100 Гц.

Для задании частоты вращение нужно учитывать, что 5v на входе в МК соответствует 200 Гц., 1v-40 Гц, 1.25v-50 Гц и т.д. Для измерения напряжение предусмотрены контакты 1-5, где 1-4 соответствуют номерам резисторов, 5- общий минус(на фото ниже). Резистор R5 служит для подстройки масштабирования напряжения DC звена 1 в -100 в (на схеме R30).

Расположение элементов

Внимание! Плата находится под напряжением опасным для жизни. Входа управления развязаны оптопарами.

Особенности настройки

Настройка привода перед первым включением сводится к проверке монтажа электронных компонентов и настройки делителя напряжения для DC звена (R2).

100 Вольтам DC звена должно соответствовать 1 вольт на 23 (ножке МК)- это ВАЖНО!!!!….На этом настройка завершена…

Перед подачей сетевого напряжения необходимо промыть плату (удалить остатки канифоли) со стороны пайки растворителем или спиртом, желательно покрыть лаком.

Привод имеет «заводские » настройки для двигателя (220 в 50 Гц) :

1. Включить привод
2. Дождаться готовности (если подано питание только на МК , просто подождать 2-3 секунды)
3. Нажать и удерживать кнопку В1 до тех пор, пока светодиод L1 не начнет мигать, отпустить кнопку В1
4. Подать команду выбора 1 скорости. Как только светодиод перестанет мигать, убрать команду
5. Привод настроен . В зависимости от того …………………….светодиод горел (если не горел, то привод ожидает напряжения на DC звене).

При такой настройке автоматически в записываются следующие параметры:

1. Номинальная частота двигателя при 220 В — 50 Гц
2. Вольт добавка (напряжение намагничивания, торможения ) — 10%
3. Интенсивность разгона 15 Гц./сек
4. Интенсивность торможения 15 Гц./сек

Если подать сигнал выбора второй скорости, то в EEPROM запишутся следующие параметры (разница лишь в частоте):

1. Номинальная частота двигателя при 220 В- 30 Гц
2. Вольт добавка (Напряжение намагничивания, торможения ) 10%
3. Интенсивность разгона 15 Гц./сек
4. Интенсивность торможения 15 Гц./сек

Наконец, третий вариант Настройки:

1. Нажать на кнопку В1 и держать
2. Дождаться, когда светодиод начнет мигать
3. Отпустить кнопку В1
4. Не подавать напряжение на входа выбора 1-ой или 2-ой скорости
5. Задать параметры подстроечными резисторами
6. Нажать и удерживать кнопку В1 до тех пор, пока светодиод не начнет моргать

Таким образом, до тех пор, пока светодиод мигает, привод находится в режиме настройки. В этом режиме при подаче входа 1-ой или 2-ой скорости в EEPROM записываются параметры. Если не подавать напряжение на входа выбора 1-ой или 2-ой скорости, то фиксированные параметры в EEPROM не запишутся, а будут задаваться подстроечными резисторами.

1. Резистор задает номинальную частоту двигателя при 220 В ( Так, например, если на двигателе написано 200 Гц /220 то резистор нужно выкрутить на максимум; если написано 100 Гц/ 220 в нужно добиться 2.5 Вольта на 1-ом контакте. (1 Вольт на первом контакте соответствует 40 Гц); если на двигателе написано 50 Гц/400 В то нужно выставить 27 Гц/0,68 В (например:(50/400)*220=27 Гц )так, как нам необходимо знать частоту двигателя при 220В питания двигателя. Диапазон изменения параметра 25 Гц — 200 Гц.(1 Вольту на контакте 1-ом соответствует 40 Гц)
2. Резистор отвечает за вольт добавку. 1 Вольт на 2-ом контакте соответствует 4% напряжения вольт добавки (мое мнение выбрать на уровне 10% то есть 2.5 вольта повышать с осторожностью) Диапазон настройки 0-20% от напряжения сети (1 Вольту на контакте 2-ом соответствует 4%)
3. Интенсивность разгона 1 В соответствует 10 Гц/сек (на мой взгляд оптимально 15 -25 Гц/сек) Диапазон настройки 5 Гц/сек — 50 Гц/сек. (1 вольту на контакте 3-ом соответствует 10 Гц/сек)
4. Интенсивность торможения 1 В соответствует 10 Гц/сек (на мой взгляд оптимально 10 -15 Гц/сек) Диапазон настройки 5 Гц/сек — 50 Гц/сек. (1 вольту на контакте 4-ом соответствует 10 Гц/сек)

После того, как все резисторы выставлены нажимаем и держим кнопку В1 до тех пор пока светодиод не перестанет мигать!!!! Если светодиод моргал и загорелся, то привод готов к запуску.Если светодиод моргал и НЕ загорелся, то ждем 5 секунд, и только потом отключаем питание от контроллера.

Ниже представлена вольт-частотная характеристика устройства для двигателя 220 в 50 Гц с вольт добавкой в 10 % .

• Uмах- максимальное напряжение, которое способен выдать преобразователь
• Uв.д.- напряжение вольт добавки в процентах от напряжении сети
• Fн.д.- номинальная частота вращения двигателя при 220 В . ВАЖНО
• Fmax- максимальная выходная частота преобразователя.

Еще один пример настройки

Предположим, у вас имеется двигатель, на котором указана номинальная частота 50 Гц , номинальное напряжение 80 В, Чтобы узнать какая будет номинальная частота при 220 В необходимо: 220 В разделить на номинальное напряжение и умножить на номинальную частоту (220/80*50=137 Гц). Таким образом, мы получим,что напряжение на 1 контакте (резисторе) нужно выставить 137/40=3,45 В.

Симуляция в протеусе разгон 0-50 Гц одной фазы (на 3-х фазах зависает комп )

Как видно из скриншота с ростом частоты увеличивается амплитуда синуса. Разгон занимает примерно 3.1 сек.

По поводу питания

Рекомендую использовать трансформатор, так как это самый надежный вариант. На моих тестовых платах нет диодных мостов и стабилизатора для igbt модуля 7812. Для скачивания доступны две печатные платы. Первая та которая представлена в обзоре. Вторая имеет незначительные изменения, добавлен диодный мостик и стабилизатор. Защитный диод ставить обязательно P6KE18A или 1.5KE18A ставить обязательно.

Пример размещения трансформатора, как оказалось найти совсем нетрудно.

Какой двигатель можно подключить к данному преобразователю частоты?

Все зависит от модуля. В принципе можно подключить любой, главное, чтобы его сопротивление для модуля irams10up60 было более 9 Ом. Нужно учесть, что модуль irams10up60 рассчитан на маленький импульсный ток и имеет встроенную защиту на уровне 15 А Этого очень мало. Но для двигателей 50 Гц 220 В 750 Вт, этого за глаза. Если у вас высокооборотистый шпиндель, то скорее всего он имеет маленькое сопротивление обмоток. Данный модуль может пробьет импульсным током. При использовании модуля IRAMX16UP60B (ножки придется загнуть самостоятельно) мощность двигателя по даташиту возрастает с 0.75 до 2.2 кВт.

Главное у данного модуля: ток короткого замыкания 140 А против 47 А, защита настроена на уровне 25 А. Какой модуль использовать решать вам. Нужно помнить что на 1 кВт необходимо 1000 мкФ емкости dc звена.

По поводу защиты от КЗ. Если у привода сразу после выхода не ставить сглаживающий дроссель (ограничивает скорость нарастания тока) и коротнуть выход модуля, то модулю придет «хана». Если у вас модуль iramX, шансы есть. А вот с IRAMS шансов ноль, проверено.

Программа занимает 4096 кБ памяти из 4098. Все сжато и оптимизировано под размер программы по максимум. Время цикла есть фиксированная величина равная 10 мс.

На данный момент всё вышеописанное работает и испытано.

Если использовать кварц на 20 МГц, то привод получится 10-400 Гц; темп разгона 10-100 Гц/сек; частота ШИМа возрастет до 10кГц; время цикла упадет до 5мс.

Забегая вперед следующий частотный преобразователь будет реализован на ATmegа64, иметь разрядность ШИМ не 8, а 10 Бит, иметь дисплей и множество параметров.

Ниже смотрите видео настройки привода, проверки защиты перегрева, демонстрации работы (использую двигатель 380 В 50 Гц, а настройки для 220 В 50 Гц). Так сделал специально, чтобы проверить как работает ШИМ с минимальным заданием.)

Инвертор своими руками

Наряду с выпуском промышленных инверторов многие изготавливают их своими руками. Особой сложности в этом нет. Такой частотник может преобразовать одну фазу в три. Электродвигатель с подобным преобразователем можно использовать в быту, тем более что мощность его не теряется.

Выпрямительный блок идет в схеме первым. Затем идут фильтрующие элементы, отсекающие переменную составляющую тока. Как правило, для изготовления таких инверторов используют IGBT-транзисторы. Цена всех составляющих частотника, изготовленного своими руками, намного меньше цены готового производственного изделия.

Частотники подобного типа пригодны для электродвигателей мощностью от 0,1 кВт до 0,75 кВт

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Преобразователь энергии – одно из самых распространенных устройств, которое может применяться как новичками, так и опытными мастерами. При помощи трансформаторов можно добиться любого напряжения в пределах допустимого ресурса устройства, в том числе и 380 Вольт. Что касается использования конденсатора для накопления энергии, то его необходимость всегда остаётся на усмотрение самого потребителя.

Для того, чтобы обеспечить стабильное электропитание на трёх фазах, следует использовать специальный трёхфазный трансформатор. Основная функция агрегата, помимо изменения напряжения, – это преобразование однофазного тока в трехфазный. Подобные приборы в ассортименте представлены в большинстве магазинах электротехники.

Катушки преобразователя напряжения скреплены треугольным зажимом. Напряжение будет подаваться на обе первичные катушки напрямую, а на последнюю с помощью накопительного устройства. Конденсатор должен выбираться исходя из 7 мкФ, которые приходятся на каждые 100 Ватт мощности.

Внимание! Важно, чтобы минимальная заводская мощность прибора была не менее 400 Ватт. Кроме того, следует учесть, что подобные устройства запрещено переводить в рабочий режим без нагрузки.

Если подобное случается, то требуемое напряжение будет достигнуто, но мощность электромотора при этом будет понижена, а коэффициент полезного действия, в свою очередь, начнёт резко стремиться к нулю.

Использование современных инверторов

Современные преобразователи производятся с использованием микроконтроллеров. Это намного расширило функциональные возможности инверторов в области алгоритмов управления и контроля за безопасностью работы.

Преобразователи с большим успехом применяют в следующих областях:

• в системах водоснабжения, теплоснабжения для регулирования скорости насосов горячей и холодной воды,
• в машиностроении,
• в текстильной промышленности,
• в топливно-энергетической области,
• для скважинных и канализационных насосов,
• для автоматизации систем управления технологическими процессами.

Цены источников бесперебойного питания напрямую зависят от наличия в нем частотника. Они становятся «проводниками» в будущее. Благодаря им, малая энергетика станет наиболее развитой отраслью экономики.

Что такое трехфазная сеть?

Фаза означает изменение направления между величинами электросети в один и тот же момент времени. В случае 3-х ф. тока, используют три напряжения, ориентированных в 3-х различных направлениях. Таким образом, напряжение сети вычисляется сложением векторных величин, и не равняется алгебраической сумме всех напряжений.

Рассмотрим на примере того же двигателя. При подаче напряжения 380 В на катушку используются разные пары фаз в определенной последовательности для каждой обмотки. Собственно поэтому характеризуют цепь 380 Вольтами, а не скалярным сложением (220 + 220 + 220 = 660)В. Это объяснение очень упрощено и не совсем полно, но, надеемся, хорошо представлено. Да и написано так, чтобы было ясно, нам, электрическим«чайникам».

Излагая техническим слогом, в трехфазовой электросети, цепи проводников несут три переменных значений физических величин, которые достигают мгновенные пики в разное время. Принимая один проводник в качестве эталона, остальные два течения запаздывают во времени на одну треть и две трети от одного цикла тока. Эта задержка между фазами, имеет эффект передачи мощности в течение каждого цикла, а также позволяет производить вращающееся магнитное поле.

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Настройка преобразователя частоты

При настройке частотника нужно обратить внимание на следующие моменты:

• По возможности ограничить время разгона и торможения с целью уменьшения нагрева ПЧ и двигателя. Тоже самое касается и количества циклов включения/выключения в единицу времени.
• Выбрать скалярный режим частотного управления.
• Отключить контроль обрыва фаз на выходе ПЧ.
• Перед первым пуском обязательно провести автоматическую настройку (адаптацию) согласно инструкции.

Здесь нужно обратить внимание на один важный момент. Однофазный двигатель имеет КПД ниже, чем трехфазный с теми же параметрами. Это следует учитывать при выборе пары ПЧ/двигатель. Для повышения КПД и уменьшения нагрева можно экспериментально выставить точки на вольт-частотном графике. Как вариант, можно отключить пусковой конденсатор, а выводы от пусковой и рабочей обмоток подключить к выходу трехфазного преобразователя. Далее провести настройку, как указано выше.
