Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

• асбестовая труба;
• нихромовая проволока;
• вентилятор;
• выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

• вредность для организма от асбестовой трубы;
• шум от работающего вентилятора;
• запах от пыли, попадающей на нагретую спираль;
• пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

• электролитический конденсатор большой емкости;
• транзистор типа p-n-p;
• электромагнитное реле;
• диод;
• переменный резистор;
• постоянные резисторы;
• источник постоянного тока.

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Электронные самоделки, на сегодня, являются доступным способом изготовления полезных механизмов, способных облегчить жизнь и разнообразить досуг. Современные умельцы способны своими руками собирать как простые игрушки, так и сложные, многозадачные механизмы. О том, как просто и быстро сделать электронные игрушки, интересные и полезные электронные самоделки для дома и автомобиля своими руками – читайте ниже!

Фотореле для уличных светильников

Фотореле делается по схеме, и станет для дома полезным дополнением. Такие самоделки предназначены для управления уличным освещением.

Самое простое руководство:

• При изготовлении на плате размещают стабилизатор 7805 и датчик, состоящий из микросхемы lm358, фоторезистора, подстроечного резистора, обвязки. Реле с транзистором и блок питания можно спаять по отдельности, с применением навесного монтажа.

• Плату делают по методам ЛУТ и вытравливают в жидкости, содержащей перекись, лимонную кислоту, соль. Затем необходимо запаять детали. Фоторезистор советуют выносить на проводках с термоусадочными кембриками.

• БП выполняют на трансформаторе (напряжение на выходе – 11,1 В), диодном мосте в корпусе, конденсаторе.

• Также понадобится распределительная коробка для установки всех элементов. Для крепления платы и датчика применяется винт, а для БП и фотореле – стяжки.

Чтобы подключить питание пригодятся специальные разъемы.

Смотрим видео:

Простая электроника своими руками: делаем спиннер

Электротехника, сегодня, повсеместно используется для реализации как практических, так и развлекательных целей. Некоторые изобретения (такие, как например система “умный дом”) сделать новичку будет достаточно сложно. Они требуют опыта и углубленных знаний по физике. Другие же конструкции являются простыми и доступными для начинающих радиолюбителей. Так, например, своими руками можно сделать интересные игрушки – спиннеры, продажи которых невероятно возросли в этом году.

Чтобы собрать игрушку необходимо будет запастись:

• Деревянной заготовкой размером 9x4x1,2 см;
• Подшипником размером 2,2Х0,8х0,7 см (с резиновым уплотнителем);
• Двумя светодиодами RGB;
• Двумя батарейками и держателями CR2032;
• Болтом из нержавейки 0,8х2 см;
• Колпачковыми гайками М8.

После этого можно приступать к работе. Прежде всего, необходимо будет найти схему конструкции в интернете, и перенести ее на необработанный брусок – заготовку. Чтобы правильно наметить технологические отверстия (их будет три) понадобится линейка.

После чего следует:

1. Посередине заготовки высверлить сквозное отверстие диаметром 2,2 см под подшипник;
2. Просверлить по бокам заготовки два отверстия диаметром в 2,5 см и глубиной в 7,5 мм;
3. При помощи сверла проделать посередине двух несквозных два отверстия диаметром по 6 мм под светодиоды;
4. Обработать отверстия зенковкой;
5. Придать игрушке закругленную форму при помощи электролобзика, ленточной пилы или лобзикового станка;
6. Зашкурить заготовку наждачной бумагой, и покрыть ее лаком;
7. Припаять светодиоды к батарейкодержателям;
8. Проверить светодиоды, и установить их в посадочные отверстия, зафиксировав на супер-клей;
9. Очистить подшипник, и обработать его внутренности WD 40;
10. Отрезать шляпку болта, и закрепить ось в подшипнике с двух сторон гайками;
11. Установить подшипник в посадочное отверстие.

Спиннер готов! Игрушка будет интересной не только для детей. Такую электронку смогут использовать и взрослые: прибор, вращаясь, поможет расслабиться или отвлечься.

Линейный привод из дисковода и мотор-редуктора

Привод изготавливают из 4-миллиметровой латунной трубки и мотор-редуктора N20. Для работы нужна старая техника – дисковод.

Пошаговый мастер-класс:

• На первом этапе нужно демонтировать из дисковода шаговый двигатель с механической передачей червячного типа. Далее вынимают червяк и примерно по его длине обрезают трубку так, чтобы был небольшой запас.

• На одном из концов сбоку проделывают отверстие диаметром 0,6 мм и запрессовывают трубку из латуни на вал редуктора.

• В проделанное отверстие нужно вставить штифт так, чтобы он попал в паз червяка. После место соединения следует зафиксировать паяльником, обрезать кусачками, отшлифовать до тех пор, пока поверхность не станет гладкой.

В результате можем получить такой экскаватор:

Смотрим видео:

Несложные схемы электронных самоделок: делаем электрозвонок

Достаточно просто и быстро своими руками можно сделать электрозвонок.

Такой звонок прослужит долго, и будет радовать ухо. Ведь, при нажатии, он сможет создавать сигналы различной частоты и тональности.

Так, электрозвонок может быть однотональным и многотональным.

На способность звонка воспроизводить звук в одной или нескольких тональностях будет влиять наличие в схеме радиоконструкции мультивибратора с двумя биполярными транзисторами. Рассмотрим подробно схему электронного звонка со сложным звуковым сигналом.

Так, электронная самодельная схема будет состоять из таких радиодеталей:

• Понижающего трансформатора серии ТА;
• Звонковой кнопки;
• Пяти сплавных кремниевых диодов;
• Электролитического конденсатора емкостью в 1000 микрофарад
• Двух электролитических конденсаторов емкостью в 10 микрофарад;
• Двух подстроечных резисторов с сопротивлением в 470 килоом;
• Двух МЛТ резисторов с сопротивлением 10 килоом;
• Двух МЛТ резисторов с сопротивлением 33 килоом;
• Резистора МЛТ на 1 килоом;
• Резистора МЛТ на 470 килоом;
• Трех кремниево-пленарных транзисторов типа 630Д
• Кремниево-планарного транзистора типа 630Г.

Принцип работы устройства прост. Нажатие кнопки будет открывать третий транзистор типа 630Д, давая проход тока к четвертому транзистору типа 630Г. Это создаст первичный сигнал. При открытии второго транзистора типа 630Д запрутся третий и четвертый транзисторы, создавая сигнал другой тональности.

Электронные схемы

Радиолюбители предлагают электрические принципиальные схемы различных устройств автоматики для дома своими руками с описанием и перечнем деталей. Они просты и надежны. Радиокомпоненты, которые в них применяются, можно приобрести в любом специализированном магазине. Перед изготовлением устройств следует подготовиться и продумать конструктивные особенности. В этом поможет простой алгоритм, которым пользуются все радиолюбители:

• составить список необходимых радиоэлементов;
• ознакомиться с принципом работы устройства;
• найти электрическую принципиальную схему автоматики для дома;
• продумать конструктивные особенности устройства;
• подготовить инструмент: паяльник, олово, припой, плоскогубцы, бокорезы и т. д.;
• наличие прибора-измерителя обязательно;
• рабочее место должно быть удобным;
• купить необходимые радиоэлементы и детали для конструкции.

Список нужных радиоэлементов необходим для комфортной работы, поскольку не слишком приятно постоянно бегать в магазин за радиодеталями, которые не были куплены. Для изготовления устройства следует найти его электрическую схему, подробно ознакомиться и понять его принцип действия, поскольку это очень облегчит дальнейшую диагностику работы изделия. Конструктивные особенности и дизайн также имеют важное значение. К решению этого вопроса следует подойти очень серьезно.

Качество работы определяется не только по внутренней «начинке» изделия, но и по особенностям конструкции. Последнее играет важную роль в его безотказной работы. Например, если устройство греется, то следует продумать систему охлаждения. К тому же не слишком приятно наблюдать за обыкновенной ржавой коробкой. Внешний вид также имеет большое значение, поскольку показывает аккуратность мастера.

Презентабельный вид изделия может способствовать дополнительному заработку. Подготовка рабочего места и инструмента — одна из причин высокой производительности умельца, поскольку он не отвлекается на поиск последнего.

Очень важно наличие прибора, поскольку после покупки радиокомпонентов их следует еще раз проверить. Неисправная радиодеталь способна вывести из строя другие элементы схемы. Прибор должен измерять сопротивление, напряжение и выполнять прозвонку полупроводниковых элементов. Для этих целей подойдет простой мультиметр. Очень важно вести расчеты стоимости устройства, поскольку это очень интересное занятие. Например, радиолюбитель решил сделать электронную сигнализацию. Ему будет интересно знать стоимость деталей и работы, чтобы сравнить с магазинными аналогами.

Термостат в быту

Прибор предназначен для поддержания и регулирования температуры. Он прост в исполнении и не чувствителен к морозам. Изделие необходимо применять в системах отопления, инкубаторах, теплицах, для поддержания температурного режима в комнате и т. д. Кроме того, имеет смысл применять устройство в системах защиты от перегрева и пожарной сигнализации.

Прибор подключается к нагрузке, роль которой может выполнять тэн, трехфазное реле или любой нагревательный элемент. Его можно подключить к газовому электрическому клапану серии GSAV15R на 0,5 дюйма (1/2»), и выполнять автоматический контроль в погребе, теплице, гараже или комнате.

Устройство термостата является очень простым и не требует навыков программирования. Структурная схема подключения изделия представлена на рисунке 1.

Рисунок 1. Структурная схема подключения.

Термостат состоит из следующих структурных блоков: термодиода, основного каскада термостата, реле и блока питания. Последний состоит из обыкновенного RC-фильтра. Он предназначен для корректной работы всех элементов схемы. Резистор, входящий в блок питания, также выполняет и функцию как регулятор установки гистерезиса операционного усилителя термостата.

Основной каскад выполняет регулировочные функции в автоматическом режиме. В его состав входит также элемент управления — переменный резистор. Термодиод — элемент управления работой основного каскада. Выходной каскад представляет собой реле, работой которого управляет операционный усилитель. Диапазон рабочих температур регулируется от 15 до 97 ° C .

Схема 1. Простой термостат своими руками.

Рекомендуется плату с реле поместить в отдельный корпус. Термодиод крепится на поверхность, где нужно осуществить контроль температурного режима. Перечень радиокомпонентов следующий:

• операционный усилитель: AD822;
• питание: 12 В 0,5 А;
• электролитические конденсаторы: 1 мкФ на 16 В;
• резисторы: R1 (5 Ом 0,5 Вт), R2 (переменный на 10 кОм), R3 (10 кОм), R4 (500 кОм) и R5 (39 кОм);
• диод D1: серия Д226 (с любым буквенным индексом);
• транзистор: IRFZ44n;
• реле постоянного тока: любой на напряжение питания до 12 В и коммутацией свыше 220 В.

Транзисторный ключ выполнен на полевом N-канальном MOSFET-транзисторе. Он обладает хорошими техническими характеристиками, и подходит для управления мощной нагрузкой. Его мощность достигает 110 Вт, но радиодеталь следует ставить на радиатор для отвода тепловой энергии.

Схему термостата можно модернизировать, поставив 2 светодиода (желательно разного цвета свечения). Первый ставится на выход блока питания. Он сигнализирует о наличии питания устройства. Второй нужно подключить параллельно нагрузке (тэну). Необходимо учитывать, что светодиод нужно подключать последовательно с резистором. Для индикации питания подойдет сопротивление номиналом от 0,8 до 1,2 кОм. Во втором случае для 220 В следует подобрать резистор с сопротивлением от 150 до 200 кОм.

Охранная система

Современные охранные сигнализации — очень сложные устройства. Они выполняют много функций. Однако не имеет смысла покупать системы для выполнения одной функции. Например, при необходимости защитить дверь гаража, нет смысла применять электронику с разнообразным функционалом. Фирмы-производители постоянно усложняют оборудование, а это влияет на его стоимость.

Радиолюбители предлагают вариант упрощенной модели с минимальным количеством радиодеталей. Структурная схема, описывающая принцип работы устройства, приведена ниже (рис. 2).

Рисунок 2. Структурная схема сигнализации.

Устройство состоит из следующих компонентов: блока питания, датчика (датчиков) для контроля периметра, реле и сигнального устройства. Источник питания — обыкновенный аккумулятор на 12 В. Вместо него можно использовать мостовую схему выпрямителя, запитанную от трансформатора (220/14 В). На выходе диодного моста следует установить электролитический конденсатор. При этом следует соблюдать полярность. Датчик — обыкновенный геркон или группа элементов, которые соединены последовательно. Реле замыкает электрическую цепь и активирует сигнальное устройство при срабатывании геркона.

При нарушении периметра происходит срабатывание одного из герконов. В результате этого электрическая цепь размыкается. Один из контактов реле размыкается, а другой замыкается. Происходит подача питания на сигнальное устройство, и оно срабатывает. Схема устройства довольно простая (схема 2).

Схема 2. Простая звуковая сигнализация.

В схеме можно применять от одного до нескольких герконных датчиков. Перечень радиокомпонентов сигнализации:

• реле постоянного тока Р1: любое с напряжением срабатывания в 12 В и током, равным 1 А (одна пара срабатывает, а друга размыкает);
• сигнальное устройство: любое на 12 В;
• геркон: 100 мА и 12 В.

Герконы рекомендуется устанавливать на места, где вероятность проникновения на объект довольно высока (двери, окна и т. д.). Все элементы сигнализации маскируются.

Радиолюбители рекомендуют использовать до 10 герконов. Превышение их количества затрудняет диагностику неисправностей сигнализации.

Качалка для кроватки

Бывают случаи, когда необходимо уложить спать ребенка, и необходимо постоянно раскачивать кроватку, чтобы малыш уснул. На это уходит много времени, а ведь иногда хочется и отдохнуть. В этом случае на помощь придет электроника в быту. Принципиальная схема «помощника» не очень сложная. Изделие можно условно разделить на несколько частей: блок питания, генератор, актуатор и детскую кровать.

Блок питания состоит из трансформатора (220/15), диодного моста, конденсатора и стабилитрона. Напряжение на выходе должно быть стабилизированным. Его величина не должна превышать 12 В, а сила тока — 4 А. Генератор и актуатор собираются на микросхемах (схема 3).

Схема 3. Электронная «нянька».

Мостовой драйвер (актуатор) собирается на микросхеме L298. При появлении логической единицы на входе «IN1», а на «IN2» — логического нуля осуществляется движение драйвера в разные стороны. Управление скоростью актуатора нужно производить по входу «ENA». Микроконтроллер ATmega16 управляет драйвером. Однако для этого на него следует закачать «прошивку», которую можно написать самому или скачать готовый файл из интернета.

Изделие оборудовано микрофоном, который улавливает плач ребенка. При этом происходит преобразование сигнала в электрический импульс, поступающий на микроконтроллер. После этого происходит подача дискретного сигнала на актуатор. Он совершает 15 качаний (все зависит от файла-прошивки). Скорость и частота качаний регулируются при помощи резисторов R1 и R2 соответственно. Микрофон необходимо располагать возле ребенка. Перечень деталей:

• микроконтроллер: ATmega16;
• генератор импульсов: LM78 (можно заменить на L05C, T092);
• актуатор (драйвер): L298;
• переменные резисторы: R1 (10 кОм) и R2 (10 кОм);
• резисторы: R3 (1 Ом) и R4 (2 кОм);
• конденсаторы: С1 (1 нФ) и С2 (1 нФ);
• диодный мост: любые диоды, рассчитанные на обратное напряжение 20 В;
• электролитический конденсатор: 2200 мкФ;
• трансформатор: 220/15 В;
• электродвигатель;
• микрофон: любой на 12 В.

Кроме того, следует обдумать схему монтажа и конструкцию. Она должна быть надежной и прочной. Микрофон изолируется, а само изделие располагается на безопасном от ребенка месте.

Уличное автоматическое освещение

Возникают ситуации, когда необходимо включить свет во дворе. Если владелец находится дома, то это сделать проще. Когда человек возвращается с работы, а на улице темно, то ему предстоит включить фонарь на мобильном телефоне или воспользоваться другим источником световой энергии. Радиолюбители предлагают простую схему автоматизации включения освещения. Она состоит из широкодоступных радиодеталей (схема 4). Главный элемент изделия — микросхема.

Схема 4. Устройство для автоматизации включения освещения.

Микросхема DA1 — операционный усилитель, который используется в качестве компаратора. Если напряжение на неинвертирующем входе «3» выше, чем на входе «2» (инвертирующий), то на выходе «6» устанавливается высокий уровень сигнала. Делитель, собранный на резисторах R2 и R3, задает напряжение на входе «2». Оно составляет 5 В. На выходе «3» величина разности потенциалов зависит от номинала R1, а также от состояния фототранзистора VT1.

В темное время суток сопротивление VT1 велико, поскольку он находится в закрытом состоянии. На входе «3» величина напряжения меньше, чем напряжение питания изделия. На входе «6» устанавливается высокий уровень сигнала, поступающего через R4 на базу транзистора VT2. В результате этого он открывается. Питание поступает на обмотку реле. Его контакты замыкают цепь питания лампы накаливания.

В ситуациях, когда освещенность фототранзистора велика, он находится в открытом состоянии. При этом величина напряжения на «3» ниже, чем на «2». Из этого следует, что уровень сигнала на «6» стремится к нулю. Напряжения и силы тока недостаточно для питания реле постоянного тока, и его контакты разомкнуты (лампа не горит). Перечень радиодеталей:

• операционный усилитель D1: КР544УД1Б (можно использовать КР544УД1 с любым буквенным индексом);
• фототранзистор VT1: МП26Б;
• транзистор VT2: КТ815 или КТ817 (буквенный индекс любой);
• резисторы: R1 = R4= 2,4 кОм, R2 = 9,1 кОм и R3 = 6,2 кОм;
• конденсатор С1: 4700 пФ (керамический);
• электролитический конденсатор С2: 20 мкФ на 16 В;
• диод VD1: КД522Б;
• реле постоянного тока К1: любое на 12 В и коммутацию контактов не менее 220 В.

Источник питания может быть любого типа на 12 В. Стабилизацию напряжения можно не производить, поскольку схема не чувствительна к его колебаниям. Порог срабатывания осуществляется резистором R1.

Таким образом, автоматика играет важную роль не только на производстве, но и в быту. Она обеспечивает комфортную работу и жизнь, поскольку позволяет выполнять задачи в автоматическом режиме без участия человека.

Самоделки своими руками для автомобиля

Автоэлектроника, на сегодня, имеет огромный спрос. При этом, самодельная автоматика, зачастую, имеет простые схемы, легкое исполнение и монтаж. Какие же электросамоделки можно самостоятельно сделать для своего авто?

Так, своими руками для автомобиля можно сделать:

• Динамические поворотники, используя конструктор KIT DIY;
• Универсальное зарядное устройство из старой электроники;
• Кондиционер на основе водяного насоса;
• Дворники с подогревом и многое другое.

Проще всего будет сконструировать подсветку для замков ремней безопасности. Для этого необходимо будет демонтировать, и разобрать замки с помощью плоской отвертки. После чего, при помощи термоклея в замках необходимо закрепить светодиоды.

Каждый светодиод можно включить через свой токоограничивающий резистор: это продлит срок службы полупроводникового светоизлучающего прибора.

После этого следует собрать замки, а провода, питающие светодиоды, протянуть под сидениями к зажиганию или кнопке габаритов через прикуриватель. По желанию владельца автомобильная подсветка салона может быть дополнена лампами, сигнализирующими о том, что ремень безопасности не пристегнут.

Необычные электронные самоделки: бинарные часы своими руками

Своими руками можно сделать прикольные бинарные часы для дома. Для этого понадобиться платформа Ардуино. Электросхемы на этой платформе отличаются простотой и удобством, используются для изготовления большинства электронных самоделок.

Кроме того, чтобы сделать бинарные часы вам понадобятся:

• Модуль часов реального времени на микросхеме DS1302;
• Диффузные светодиоды с диаметром 1 см (20 штук);
• Резисторы с сопротивлением в 10 Ом (20 штук);
• Резисторы с сопротивлением в 10 килоом (2 штуки);
• Две тактовые кнопки;
• Корпус.

Корпус часов должен состоять из двух половинок, которые можно сделать из дерева, пластика, металла. Это зависит от того в каком стиле будут ваши часы. Прежде, чем изготавливать корпус, нужно будет собрать светодиодную матрицу.

При этом, каждый светодиод необходимо подключать через свой токоограничивающий резистор.

После этого выводы от светодиодов необходимо подключить к платформе. Сам контроллер нужно будет соединить с модулем часов реального времени. После этого контакты от Ардуино и модуля необходимо провести к тактовым кнопкам для настройки времени через резисторы номиналом в 10 килоом. Они будут служить нагрузочными. Под конец следует подключить к схеме кабель питания.

Автопереключатель гирлянд

Переключатель делается по простой инструкции «сделай сам». Чтобы создать самоделки своими руками, понадобятся следующие материалы:

• цилиндр из алюминия;
• широкий скотч;
• жесть;
• электрический двигатель с редуктором;
• суперклей;
• ПВХ-листы;
• переключатель;
• батарейка (3,7 В).

Мастер-класс:

• Сначала собирают цилиндрический контакт (подойдет корпус от конденсатора): его ошкуривают, чтобы полностью очистить поверхность и обматывают клейкой лентой (5 мм с краю оставляют).

• После этого из бумаги следует вырезать шаблон, на него располагают изолированный цилиндр. На его поверхности вырезают дорожки для подключения электро гирлянд: в этих местах нужно оголить поверхность конденсатора.

• Далее на цилиндр приклеивают шкив моторчика. Следующий шаг – склеить корпус из ПВХ-ластов в виде буквы «П». В каждой стойке нужно просверлить отверстия для мотора и вала барабана.

• В центральной части цилиндра напротив шкива вкручивают винт. Здесь необходимо добиться соосности. После – барабан и двигатель закрепляют на станину.

• Следующий этап – нарезка жести на узкие полосы для трущихся контактов и замыкания цепи. Затем их выгибают и прикрепляют на станину с применением перемычки из пластика. Один из контактов располагают на неизолированном участке барабана.

• На контакты электрики советуют припаивать клеммы. Батарея подключают к мотору через переключатель. Затем проводок, идущий от кабеля питания, подсоединяют к крайнему контакту, который постоянно соприкасается с барабаном. После этого подключают остальные контакты. Проводки, которые остались, скручивают вместе.

Таким образом можно сделать авто переключатель своими силами. В результате получится интересное поочередное мерцание лампочек.

Полезные самоделки своими руками: как делаются бытовые весы

Сегодня, практически в каждом доме есть напольные или кухонные весы. Для того, чтобы самостоятельно сделать этот полезный измерительный прибор, необходимо разобраться с его устройством и принципом работы.

Так, к внешним составным частям весов относят:

• Весопроцессор;
• Корпус;
• Экран для показаний;
• Платформу;
• Ножки.

Принцип работы весов крайне прост. Груз, попадая на платформу, давит на нее за счет силы тяжести, активируя тензометрический датчик веса внутри прибора. Тензодатчик, в свою очередь, влияет на тензорезистор, меняя его сопротивление. Последний передает сигнал аналого-цифровому преобразователю. После этого АЦП переводит сигнал в цифровой и подает его на микроконтроллер, который делает выводы о массе груза на платформе, и выводит значения на экран.

При сборке схемы, необходимо обращать внимание на тип тензометрического датчика.

Так, для центрального расположения под платформой напольных, торговых и технических весов лучше выбирать одноточечный датчик. Для установки на изгиб используют блочный датчик. При этом, нужно следить за тем, чтобы тензодатчик имел надежное соединение с АЦП. Решить проблему подключения устройств поможет весопроцессор.

Wi-Fi, Bluetooth, ZigBee, Z-Wave

На данный момент самые популярные устройства умного дома используют технологии Wi-Fi, Bluetooth, ZigBee и Z-Wave. У каждой из технологий есть свои плюсы и минусы, и никто не запрещает использовать их вместе, компенсируя недостатки каждой. Но для разных задач и разных типов умных устройств используются разные технологии.
Например, в бытовой технике (телевизор, холодильник и кофеварка) обычно используют Wi-Fi или Bluetooth, которые также есть в любом телефоне. Причина — этой техникой пользуются, даже не имея полноценной системы умного дома. Для автоматизации освещения и климата больше подходят встраиваемые модули ZigBee или Z-Wave, так как они специально разработаны для интеграции с существующим световым и климатическим оборудованием. Но для их полноценной работы нужен специальный хаб.

Wi-Fi

Без Wi-Fi не обойтись в IP-камерах, телевизорах, аудио/медиа-плеерах и другой технике для передачи видеосигнала. Конечно, Wi-Fi может использоваться и в выключателях света, датчиках, термостатах, но отсутствие ретрансляции сигнала и высокое энергопотребление не позволяют делать на нем датчики, работающие годами. Каждый производитель для своего Wi-Fi-устройства, будь то умная лампочка, чайник, холодильник или робот-пылесос, выпускает свое собственное приложение, и нет единого стандарта, чтобы управлять всей техникой из одного приложения. Это не позволяет сделать умный дом только на Wi-Fi по-настоящему удобным.

Bluetooth

Актуальная версия Bluetooth Low Energy 4.2 имеет малое энергопотребление, благодаря этому работают крошечные беспроводные наушники, колонки и различные датчики на батарейках. Проблемы тут те же что и с Wi-Fi: отсутствие общего стандарта управления вынуждают каждого производителя делать свое собственное приложение, что неудобно для пользователя. Очень важная для умного дома технология Mesh (ячеистая сеть) появилась только в версии 5.0, которая еще мало где используется, но, возможно, будущее умных домов именно за Bluetooth LE 5.

ZigBee

ZigBee изначально разрабатывался для применения в сетях из датчиков, таких как счетчики электроэнергии, воды, газа, датчики температуры. Топология сети может быть разная, в том числе ячеистая (mesh). Это означает, что любой датчик видит все другие датчики и может передавать сигнал через них, т.е. использовать ретрансляцию, что сильно увеличивает надежность передачи. В 2007 году появился стандарт команд для управления умным домом, так называемый профиль «Домашней автоматизации». С ZigBee выпускают почти все устройства для создания домашней автоматизации: реле, диммеры, лампы, термостаты, замки, датчики. Но бытовых приборов типа холодильников и телевизоров с ZigBee вы не найдете. По сравнению с другими протоколами для умного дома у ZigBee-устройств самые привлекательные цены, однако отсутствие 100% совместимости между устройствами и хабами разных производителей не позволяет собрать умный дом только на ZigBee.

Z-Wave

Беспроводной протокол, разрабатываемый с 2001 года специально для домашней автоматизации. Главным его преимуществом является полная совместимость между устройствами разных производителей. Так датчик движения от Fibaro может управлять диммером Qubino, а вся автоматизация при этом базироваться на контроллере RaZberry от Z-Wave.Me. На данный момент продается более 3000 разных Z-Wave устройств, которые покрывают все нужды умного дома. Это самый популярный протокол для объектов площадью от 10 до 500 м². В Z-Wave, так же как и в ZigBee, используется топология mesh с поддержкой ретрансляции сигнала и автоматическим нахождением лучшего маршрута. Главный минус — цена. В среднем, стоимость устройства составляет 60-80 евро, что примерно вдвое выше, чем у аналогов с ZigBee.

Радиосхемы своими руками для дома: делаем электронный замок

Электрика может служить и для защиты дома. Так, сегодня, сайты самодельщиков предлагают простые радиосхемы электронных замков для входной двери. Открыть такой замок, используя физический ключ, не получится.

Самая простая электросхема для изготовления замка, обычно, выполняется на основе четырехзначного счетчика Джонсона.

Эту схему можно реализовать в нескольких вариациях. Наиболее простая – с использованием микросхемы 4017. Принцип работы схемы достаточно прост: при вводе правильного кода, состоящего из четырех цифр, на входе микросхемы активируется логическая единица, которая открывает замок.

Рассмотрим работу устройства подробней:

• При нажатие неверных клавиш, схема перезапускается без срабатывания механизма через ввод RESET.
• Правильный сигнал, при нажатии клавиши, должен поступать на полевой транзистор VT1, который, после открытия, подает напряжение на соответствующий клавише вывод;
• После полного введения правильного кода, с выхода, соответствующего последней верной клавише, сигнал подается на подключенный к реле транзистор VT2;
• Транзистор активируется на время, которое определяет емкость конденсатора;
• Реле открывает исполнительное устройство (например, защелку).

Для того, чтобы вскрыть такой замок понадобиться перебрать около десяти тысячи различных кодов. При этом, цифры на коде не должны повторяться. То есть, код 3355 будет невозможен, все цифровые значения должны быть разными.

Большинство электронных самоделок, которые изготавливают современные мастера, призваны выполнять обычные бытовые задачи быстрее и качественнее аутентичных приборов. Так, например, значительно ускорит процесс создания пряжи электропрялка. Быстро сделать электрическую прялку можно, поставив электродвижок на аутентичное устройство.

При этом, двигатель для электропрялки должен иметь мощность не менее 15 Вт.

В качестве двигателя можно будет использовать мотор от вентилятора, автоочистителя, проигрывателя. Для приведения двигателя в действие следует использовать педаль. Менять движения мотора можно будет, включив в схему тумблер ТП типа, обеспечивающий подключение конденсатора и сопротивления к разным обмоткам.

Полезной, простой в сборке и эксплуатации будет электромухобойка.

Для того, чтобы реализовать такой механизм нужно будет собрать стандартный блокинг-генератор. При этом, нужно будет не забыть изолировать ручку мухобойки.

Где найти радиолюбительские схемы и самоделки

Современные сайты радиолюбителей предлагают сделать не только полезные, но и необычные радиосамоделки. Так, например на сайте Мозгочины можно найти интересные радиоэлектронные схемы для изготовления напоминалок на холодильник, термометров, которые меняют цвет в зависимости от температуры и т. д.

Интересными и полезными будут электрические штучки для быта и поделки из подручных материалов для рыбалки с сайта “В гостях у Самоделкина”.

О том, как проектировать, отлаживать и изготавливать электронные механизмы в домашних условиях можно прочесть в книге “Занимательная радиоэлектроника”. Новинки среди радиосамоделок часто выкладывает сайт “Мастерская радиолюбителя”. Занятные и полезные технические материалы содержат новые выпуски журнала “Радиолюбители”.

Самоделки своими руками в домашних условиях (видео)

Радиолюбительские кружки пользуются, сегодня, популярностью как у школьников, так и взрослых. Мастер-классы и радиосхемы, представленные на различных сайтах, позволяют в домашних условиях собрать практически любые электроприборы. Главное – отыскать нужные схемы, четко следовать инструкциям, и придерживаться техники безопасности при работе с электричеством. И вы сможете собрать все, что захотите!

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Общие сведения об автоматике

Автоматикой называются механизмы, приборы и устройства, которые работают или управляют работой других узлов без участия человека. Она применяется практически во всех сферах: на предприятиях и в быту. Для повышения надежности и производительности оборудования следует максимально исключить фактор человеческих действий, влияющий на результат выполнения работы. Автоматизация позволяет значительно улучшить качество жизни, избавляя людей от рутинной работы.

Автоматика позволяет также предотвратить несчастные случаи в любой отрасли, угрожающие оборудованию, жизни и здоровью людей. Последние две причины применение средств автоматизации являются очень важными, поскольку позволяют обеспечить высокий уровень техники безопасности на предприятии. Это очень важно не только для работодателя, но и для сотрудников.

Необходимо осуществлять постоянный контроль за работой электроники, поскольку она может выйти из строя. Из-за высокой эффективности устройств автоматика в быту получила широкое распространение среди народных умельцев.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно!

Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

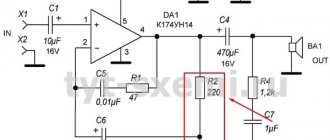

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

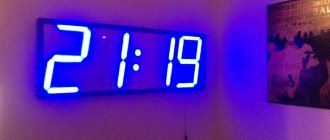

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

На заметку.

Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно!

При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Популярные производители

С каждым годом технологии умного дома завоевывают все больше фанатов. Ассортимент стремительно растет, и выбрать действительно есть из чего, даже не обязательно заказывать заграницей. Когда начинаешь планировать сборку умного дома обычно возникает вопрос, а какие производители есть на рынке? Чье решение выбрать? Чем один отличается от другого?

Xiaomi

Одним из самых популярных производителей умных устройств является Xiaomi. В их ассортименте присутствуют почти все бытовые приборы подключаемые к умному дому, а также специализированные IP-камеры, розетки и лампочки, различные датчики (температуры, влажности, CO2) и многие другие устройства.
Xiaomi не применяет какую-то одну беспроводную технологию для своих устройств, а выбирает оптимальную для каждого типа. Например, для управления освещением, розетками и шторами используется ZigBee, и для их подключения обязательно нужен хаб от Xiaomi с поддержкой этого протокола. Телевизоры, пылесосы и IP камеры подключаются по Wi-Fi через роутер, ведь не всем нужен полноценный умный дом, а Wi-Fi есть почти у всех.

Датчики температуры, влажности, качества воздуха и замки работают по Bluetooth. Такие устройства можно подключить напрямую к телефону и только просматривать показания, а можно подключить к хабу Xiaomi с поддержкой Bluetooth, тогда появляется возможность использовать датчик в сценариях управления климатом.

Казалось бы, умный дом от Xiaomi отличное решение, ведь компания предлагает множество хороших устройств для создания умного дома и удобную настройку автоматизации. Но хаб Xiaomi не позволяет настраивать сложную автоматизацию и использовать скрипты. Только ZigBee-устройствами можно управлять с телефона без интернета (через хаб), а вот Wi-Fi лампы и розетки работают только через интернет. Снять эти ограничения позволяют ZigBe-хабы других производителей.

Apple

Apple не производит устройства для умного дома, но она создала протокол HomeKit, который используют другие производители для создания совместимых устройств. HomeKit-устройства работают по протоколам Bluetooth и Wi-Fi. С поддержкой HomeKit выпускаются замки, термостаты, модули управления освещением, RGBW-лампы, камеры и множество датчиков. Помимо устройств существуют еще и шлюзы, которые преобразуют команды от устройств ZigBee и Z-Wave в команды HomeKit. Такие шлюзы есть у Xiaomi, Ikea, Philips и многих других. Благодаря этому расширяется ассортимент устройств для умного дома от Apple. Пока что возможности автоматизации у Apple очень скромные и не позволяют создать абсолютно произвольный сценарий. Однако большим преимуществом является интеграция HomeKit с голосовым ассистентом Siri. Также HomeKit, по понятным, причинам не подходит пользователям Android.

Fibaro

Fibaro — производитель самых популярных Z-Wave-устройств и центров домашней автоматизации. Все устройства Fibaro имеют множество настроек и дополнительных функций. В линейке оборудования присутствуют датчики открытия, движения, протечки, дыма, микро-модули реле, диммеры, rgbw и др. Контроллер домашней автоматизации Home Center 2 имеет приятный и понятный пользовательский интерфейс и позволяет настроить сценарии любой сложности. Т.к. протокол Z-Wave предусматривает совместимость между устройствами разных производителей, то Fibaro может работать с любыми другими Z-Wave-устройствами.
