Торцовочная пила нужна многим мастеровитым людям, та как при ее помощи под разным углом можно резать любые пиломатериалы, пластик, керамическую и керамогранитную плитку, металлические профили. Есть возможность установить такой инструмент в своем хозяйстве, поэтому предлагаю статью о том, как изготовить передвижной стол для торцовочной пилы своими руками. Безусловно, нет смысла рассказывать о том, как работает сама пила – те, кому нужен такой инструмент, прекрасно об этом знают.
Стол для торцовочной пилы своими руками
Для начала давайте разберёмся, что такое торцовочная пила, и зачем она нужна. Стоит обратить внимание, что в первую очередь это электрический инструмент, предназначенный для работы с пиломатериалами. Во-вторых, главной особенностью этого инструмента является возможность точно под нужным углом обрезать торцы деревянных деталей.
Конечно, такой инструмент необходимо иметь в столярной мастерской, с большими объёмами работ. Как изготовить такой инструмент самостоятельно, будет обсуждаться в этой статье.
Сборка изделия
Сборку всего изделия рекомендуется начинать с изучения чертежей и всех необходимых для сборки деталей. Также необходимо проверить наличие слесарного инструмента, без которого невозможно будет собрать стол. Важно учитывать очерёдность сборки каждого из узлов. Описание этих узлов приведено ниже.
Начинаем изготовление стола для торцовочной пилы со сборки основания или платформы, на которую будет установлен непосредственно сам инструмент. Размеры этой плиты во многом зависят от размеров самой торцовочной пилы. Причём, если мы хотим изготовить стол универсальный, чтобы на него была возможность установить и другие совместимые инструменты, например, такие как долбёжный станок, то размер берётся по максимальному размеру инструмента.
В качестве материала лучше использовать 19 мм фанеру, при отсутствии таковой можно использовать ДСП или МДФ плиты подходящих размеров, но фанера надёжней.
- Установка боковых расширений. Достаточно часто используются детали гораздо большей длины, чем станина для пилы и для обработки таких деталей устанавливаются съёмные боковые расширения. Причём можно применять таковые, как справа, так и слева станины. Расширения изготавливают обычно из того же материала, что и сама станина. То есть 19 мм фанеры будет вполне достаточно.
- Верхние полки: немаловажная деталь стола. Для того чтобы деталь могла свободно крепиться на расширении, а также для более комфортного крепления самого расширения к станине, необходимо сделать верхние полки. Они крепятся шурупами как станине, так и расширению. Полки также обычно делают из 19 мм фанеры. Важной особенностью полки является наличие шпунта по всей длине детали, шириной 19 мм и глубиной 3 мм. Назначение его будет объяснено позже.
- Применение зажимных пластин. Зажимные пластины позволяют наиболее точно и надёжно выровнять станину и расширения по ширине. Для этого лучше всего воспользоваться струбцинами, которые стянут между собой расширения и основу стола. После такой фиксации расширения можно закрепить к основе стола.
- Совместная работа станков. При совместной работе нескольких станков, как упоминалось ранее, необходимо выровнять их плоскости. Если например, вы хотите использовать совместно с торцовочной пилой долбёжный станок, то его необходимо установить так, чтобы рабочие плоскости обоих станков совпадали. А значит необходимо будет выровнять высоты обоих станков. Именно они вставляются в шпунты, изготовленные в полках, установленных на расширениях.
- Передвижные упоры тоже важны. Передвижные упоры предназначены для фиксации детали с помощью направляющих реек, изготовленных из брусков твёрдых пород дерева. От качества их изготовления также во многом зависит и качество торцовки деталей.
- Как ещё можно воспользоваться расширениями? Расширения позволяют крепить детали достаточно большой длины. Для того чтобы правильно ими воспользоваться, необходимо перенастроить стол под такую деталь. Конечно, это займёт определённое время, но потом оно окупится при изготовлении большого количества длинно мерных деталей.
Итак, подведём итог: изготовить стол для торцовочной плиты можно даже в домашней мастерской. При этом результат изготовления деталей на этом столе будет гораздо лучшим, чем на обыкновенном верстаке.
Устройство
Столярный верстак по конструктивным характеристикам представляет собой стол, на котором расположены полки для инструментов, ящики и дополнительное оборудование, такое как тиски, фрезерный станок или деревянные зажимы.
Конструкция его достаточно проста и состоит из нескольких элементов.
- Основание, станина или подверстачье. Это опора из бруса или металлическая станина, на которой держится вся конструкция. Она рамного типа, основательная и надежная, способная вынести вес столешницы и установленного на ней оборудования. Для увеличения жесткости опора садится в шип-паз на клей, затем в сквозные гнезда вставляют царги и фиксируют клиньями, которые время от времени нужно подбивать, чтобы не было хождения. Металлические ножки привариваются к раме.
- Столешница или верстачная доска. Изготовлена из клееных массивных планок твердых пород деревьев (ясень, дуб, граб или клен) толщиной 6-7 см, с различными пазами и выемками для фиксации обрабатываемых деталей.
- Тиски, зажимы, отверстия под упоры. Минимальное количество зажимов для работы – от двух штук, обязательно деревянные, так как только они не деформируют изделия из дерева. Зажимы можно сделать самостоятельно, но лучше приобрести готовые. Съемные упоры используются при необходимости.
- Дополнительные полки, на которых хранится инструмент и оборудование.

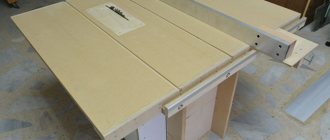

Стол для дисковой пилы своими руками. Чертежи, фото, советы.
Дисковая пила применяется, чтобы распиливать древесину.
Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным
Режущая основа имеет плоскость, напоминающую диск, оснащенный внешним краем с зубцами. Существуют модели не только ручного типа, но и с возможностью фиксации на столе.
Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол
Есть несколько способов обзавестись последним для удобства выполнения манипуляций. Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.
Устройство стола для циркулярной пилы
Зачем нужен торцовочный верстак?
Я сделал такой стол себе, чтобы распиливать доски ровно и чисто. Первоначально выбирал пилу и присматривался к стационарным дисковым агрегатам. Глубина пропила до 80 мм и угол наклона больше 45 градусов подкупали меня. Конечно, есть модели проще, которые ограничиваются 40 мм пропила в глубину и поворотом не более 45 градусов. Градация цен велика: от нереально дорогих до дешевых.
Однако есть другой тип циркулярок, умеющих торцевать. Это ручные дисковые пилы с прямоугольным основанием. Только для них нужен боковой упор. В комплекте уже продается металлическая лапка. Но ее функциональность ограничена маленькими размерами.
Поэтому для отдельной пилы придумывается свой внешний боковой упор, по которому скользит основание ручной дисковой пилы. Преимущество верстака на лицо – это чистый и ровный спил практически под любым углом. Универсальность в том, что циркуляркой можно работать не только на верстаке, но и на весу при распиливании щитов. Ограничение есть в глубине пропила, которое зависит от конкретной модели. У меня она составляет 70 мм.
Преимущества создания своими руками
Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование
Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия. Сложностей в процессе не возникнет, если тщательно изучить вопрос. Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.
Сделать стол для циркулярной пилы вполне по силам каждому мастеру
Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.
Небольшая настольная подставка для циркулярки
Определяемся с дизайном и конструкцией
Самым простым вариантом стола для циркулярки является конструкция из достаточно толстой фанеры и досок
Основание может быть изготовлено из древесины или металла. Для столешницы выбирают листовые породы деревьев. В ней следует проделать специальное отверстие под диск. Ключевым свойством созданного стола должно быть удобство.
Станина циркулярного станка
Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности. У столешницы должна получиться максимально ровная поверхность. Тогда сократится вероятность получения травмы при работе.
Стол для циркулярной пилы требует обязательного присутствия направляющих
Сооружение может быть дополнено специальным расклинивающим ножом. Он может сниматься. Его оснащают специальной дисковой защитой, позволяющей избавляться от летящей в рабочего стружки.
Направляющая каретка стола для циркулярки
Некоторые убирают заводской кожух и меняют фабричную платформу на самодельную. Если не собираетесь проводить пиления под углом, можно убрать детали, которые регулируют наклон диска.
Необходимые материалы
Самодельный стол можно сделать из дерева
Для подобного стола может использоваться древесина, фанера или ЛДСП. Также подойдет МДФ и ДСП. Некоторые предпочитают выбирать сталь или алюминий.
Стол циркулярного станка из стальной пластины
Не рекомендуется использовать пластик, он совершенно непригоден для стола такого назначения. Если выбрана древесина, тогда после завершения сборки следует обработать изделие специальным антисептическим составом. Это обеспечит надежную защиту от влажности и поможет избежать гниения.
Чтобы сделать пильный стол самостоятельно нужно подготовить материалы.
- Выбранное сырье для основы. Толщина должна составлять 21 мм.
- Брус, необходимый для каркаса. Подойдет обрезная доска длиной 3 метра с габаритами 50 на 150 мм. Всего нужно 5 штук.
- Шканты из дерева с размерами 10 см. Не менее 12 штук.
- Столярный клей.
- Крепления из металла в количестве 4 штук.
- Уголки из металла. Достаточно 10 шт.
- Саморезы.
Указанные элементы нужно заранее подготовить и расположить возле рабочего места.
5 Дополнительные приспособления для удобной работы
На столешнице параллельно диску через 10 см проводят линии, которые помогут разрезать древесину по размерам. Одних меток недостаточно, понадобится продольный упор. Удобно для его изготовления использовать профильную трубу. Она должна свободно перемещаться по столешнице для установки необходимого размера и фиксироваться в нужном положении.
Один из вариантов исполнения: в поверхности конструкции нужно сделать поперечные пазы шириной 10 мм. В упорной планке высверливают 2 отверстия по краям под болты М10. Ими фиксируют упор, продевая сквозь тело столешницы и планки. Такой способ немного ослабляет изделие.
Используют другой вариант. Упор вырезают на 20 см больше, чем длина стола. С каждой стороны приклеивают по 10 см бруска, который толщиной равен основанию конструкции. На них саморезами закрепляют железные пластины 3–5 мм. Получается кронштейн, который цепляется за стол. Сверлят отверстия и приваривают гайку М8. Вворачивают болты, лучше с барашками. Ими фиксируют упор в нужном положении.
Для удобного поперечного пиления делают салазки. Конструкция прижимается к столу, передвигается вдоль диска.
Источник
Процесс изготовления: пошаговая инструкция
Разметка места крепления пилы к столу
Разметка и крепление ребер жесткости
Столешница под циркулярную пилу в готовом виде
Чтобы сделать качественное сооружение необходимо соблюдать некоторые советы. Процесс состоит из нескольких шагов, представленных в таблице.
Крепление ножек к столу
Крепление пилы к столешнице
Фиксирование пусковой кнопки
Конструкция выполнена и готова к использованию. При выполнении описанных манипуляций важно помнить о соблюдении мер безопасности. Касается и любых манипуляций с дисковой пилой.
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.
Пример изготовленного рабочего стола для циркулярной пилы
Вариант стола для ручной циркулярной пилы с механизмом подъема
Сначала убедитесь в надежном закреплении пилы, только потом включайте ее. Нельзя держать материал распила руками. Это поможет избежать попадания древесины в лицо, когда начнут отскакивать сучки. Дополнительно рекомендуется при работе использовать специальные защитные очки.
Для безопасности обязательно используйте защитные очки
Указанные простые советы помогут избежать травматизма на рабочем месте.
Cтол для ручной циркулярной пилы своими руками
Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая — то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. («Лень — двигатель прогресса» Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.
Стол получился простым, но вполне функциональным. Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)
Упор для продольного пиления.
Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90 o . На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.
Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.
Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.
Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.
Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.
Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.
Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.
UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)
Чтобы пуском пилы было удобнее управлять — поставил кнопку пуска (получилось, что это — самая дорогая деталь моего стола
