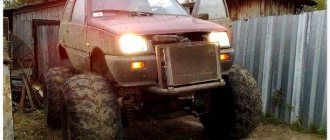

Вездеходы в нашей стране всегда будут востребованы, т.к. для многих территорий это единственный тип транспорта, который без особых проблем может передвигаться по дорогам в осеннюю или весеннюю распутицу, а также глубокому снегу. Болотоходы с бортовым поворотом не выбирают дорогу, а едут там, где необходимо.

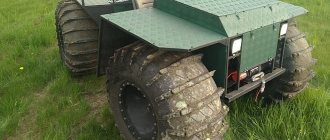

Самодельный вездеход переломка на ободрышах

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с Вами рассмотрим пошаговый процесс сборки вездехода переломки на ободрышах Александра Мурашова. Видео испытаний и фото сборки прилагается. Данный вездеход имеет две полурамы соединенные между собой поворотным кулаком с переднего моста от УАЗа, приводится в действие от рулевого управления ВАЗ. Полурамы сварены из профтрубы квадратного сечения, задняя часть рамы имеет конусную форму сужающуюся к месту соединения с поворотным кулаком -то необходимо для увеличения угла поворота. Данная компоновка рамы заимствована у трактора Т-150, тоесть принцип работы перелома.
Двигатель установлен от Отечественного автомобиля ОКА 0,7 л 33 л/с Коробка и мосты ВАЗ, колеса ободрыши , колесные диски ВАЗ доработанные под внутренний диаметр колеса, дополнительно сделана защита соска камеры. Карданные валы укорочены и подогнаны.

Дополнительно сделана облегченная кабина и кунг из профтрубы, кунг обтянут банером.

Материалы

1. ДВС ОКА 0.7 33 л/с
2. Мост ВАЗ 2 шт
3. проф-труба
4. КПП ВАЗ
5. колеса ободрыши
6. поворотный кулак УАЗ
7. отделочные материалы: алюминиевый лист, поликарбонат, баннер.

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей
5. измерительный инструмент
6. умелые руки)

Пошаговые фото сборки вездехода своими руками.

Переделка мотороллера «Муравей» в каракат

Данное транспортное средство представляет собой почти готовый вездеход. Требуется только незначительная доработка. Недостаток конструкции — маломощный двигатель (11 л.с.). Рекомендуется заменить его на 2-цилиндровый, например лифановский.

Какие детали и инструменты нужны

Потребуются:

1. Мост от заднеприводного автомобиля, например ВАЗ или АЗЛК.
2. Понижающий редуктор.
3. Полуоси с шарнирами равных угловых скоростей от легковой машины «Ока».
4. Профилированная труба.

Инструменты и приспособления:

• сварочный аппарат;
• болгарка или ножовка;
• сверлильный станок или дрель;
• рулетка;
• гаечные ключи;
• отвертки;
• молоток;
• мел (для разметки).

Для окрашивания металлоконструкций необходимы кисти.

Пошаговая инструкция

Каракат изготавливают следующим образом:

1. Из профилированной трубы сваривают раму с площадкой для крепления мотора.
2. Прикручивают к ней болтами задний мост автомобиля. Его корпус приваривать нельзя: такое соединение не выдержит знакопеременных нагрузок.
3. Спереди к остову привинчивают щиток для прикрытия ног водителя.
4. Из профилированной трубы сваривают опорную конструкцию для крепления колес. Ее фиксируют на рулевой колонке мотороллера.
5. К опоре крепят подвижные рычаги с пружинными амортизаторами, к ним — ступицы для катков. Такое исполнение позволит последним перемещаться в вертикальном направлении.
6. Очищают изделие от окалины и ржавчины, грунтуют.
7. Окрашивают ударостойкой эмалью. В отличие от простой краски, она не осыпется при перевозке грузов по бездорожью.
8. К площадке на раме прикручивают мотор, предварительно подложив резиновую прокладку. Ее функция состоит в гашении вибраций. Династартер на двигателе оставляют.
9. На звездочки редуктора и заднего моста набрасывают цепи. Чтобы они не соскакивали при разгоне, следует установить натяжители.
10. В верхней части рамы крепят аккумулятор. Здесь на него не будут попадать брызги.
11. К заднему мосту прикрепляют ступицы. Имеющиеся в них тормозные механизмы тросиком соединяют с рычагом на руле.
12. К ступицам прикручивают диски. Рекомендуется использовать изделия диаметром 15 дюймов. С целью увеличения размера к ним приваривают ободья.
13. На катки надевают шины низкого давления.

Важно Как сделать самому и установить автомобильный подъемник для гаража

Вездеход готов к применению.

Конструкция бортоповоротного вездехода

На рынке имеется множество вариантов вездеходов, которые выпускаются промышленностью, но не всегда их возможности и цена соответствуют ожиданиям. Поэтому время от времени появляются интересные самоделки, свой вариант машины владелец сам доводит до ума. Особый интерес представляют бортоповоротные вездеходы. Этот тип машин способен совершать полный разворот на месте путем передачи крутящего момента на один из бортов, в этом типе поворота их основное отличие от стандартных вездеходов.

Особенностью таких изделий являются небольшие размеры, поэтому их выпуском занимаются чаще всего конструкторы-любители. К тому же размеры машины должны быть таковы, чтобы была возможность перевезти ее в прицепе. Сделанный своими руками автомобиль тем и хорош, что выполняется в соответствии с нуждами и запросами будущего владельца. Вездеход бортоповоротный по своим возможностям почти равен стандартным болотоходам.

Рама, корпус

Для создания рамы понадобятся стальные трубы с квадратным или круглым сечением. Используются соединения как сварного, так и винтового типа. Редко применяется такой вариант, как использование несущего кузова, потому как он не обеспечивает устойчивость к сильным нагрузкам.

Помимо прочности, стоит уделить внимание такому моменту, как стойкость к процессам разрушения коррозией: для этого, а также для того, чтобы снизить вес, используется обшивка из пластика или алюминия. Если транспортное средство должно обладать плавучестью, нижняя часть корпуса должна быть герметичной – попадание воды ограничивают в том месте, где находится выход привода, используя сальники.

Лучшие модели

Существует множество разных моделей вездеходов, все они построены на базе разной техники, но задачи выполняют примерно одинаковые, главная из них — обеспечить передвижение по бездорожью. Выделить среди них самый лучший практически невозможно. Но стоит перечислить те, которые отличаются своей оригинальностью и неплохими техническими характеристиками.

Смоленск

Вездеход марки «Смоленск» является самоделкой с хорошими ходовыми качествами. Все составляющие взяты от автомобилей, выпущенных отечественным автопромом. Для его сборки необходимы:

• колеса с размером 1450 мм;
• двигатель внутреннего сгорания на 62 л.с.;
• тормозные диски;
• заднее стекло.

Вездеход с этим названием является самодельным с неплохими ходовыми качествами. Кузов конструкции имеет самый распространенный лодочный тип. В машину помещается 4 человека, включая водителя.

Для сборки болотохода понадобятся:

• колеса Трэкол;
• несколько цепей;
• часть деталей, взятых от старой Тойоты, в том числе дизельный двигатель внутреннего сгорания;
• металлические листы толщиной 2 мм;
• трубы и профиль;
• бак на 100 л для топлива.

Максимальная скорость самоделки — 35 км/час.

Порядок сборки стандартный. Вначале монтируется рама, затем устанавливаются шасси. Передняя часть оказывается тяжелее задней, поэтому для равновесия последней устанавливается бак. Кузов обшивается листами.

Бел-79

Особенность этой модели — компактные размеры и относительно маленькая стоимость комплектующих.

Для сборки машины необходимо подготовить:

• двигатель внутреннего сгорания китайского производства в комплекте со сцеплением и ремнями;
• коробку передач можно взять от легкового автомобиля;
• редуктор;
• цилиндры сцепления.

Вначале собирается рама и внутренние цепи с нормальным натяжением. Потом происходит установка фрикционов и тормозов. Все это в дальнейшем будет обеспечивать надежность конструкции. Диски сцепления берутся от ВАЗ.

Барнаул

Этот вездеход разрабатывался как машина повышенной проходимости и высокой надежности. Она создана из частей, взятых от легковых автомобилей марки ВАЗ.

Рама создается из профиля путем сварки.

Получается машина с шириной салона — 123 см, высотой — 145 см, длиной — 280 см.

Вагончик

Достаточно интересная конструкция болотохода. Все составляющие легко могут быть подобраны или заменены при необходимости:

• двигатель внутреннего сгорания;
• редукторы;
• тормозные механизмы;
• сиденье с УАЗ;
• тормозные цилиндры от Газели;
• профили для рамы;
• дополнительно понадобится цепь длиной 10 м с шагом 15,8.

После сборки получается вездеход с размерами:

• длиной — 320 см;
• шириной — 260 см;
• высотой — 200 см;
• клиренсом — 45 см.

Переделываем мотоблок

Вопрос о том, возможно ли сделать функционирующий вездеход на основе мотоблока, является наиболее актуальным для тех, кто владеет фермами, небольшими сельскохозяйственными угодьями или дачными участками. Такое транспортное средство очень функционально, ведь к нему запросто прикрепляется дополнительное оборудование.

Техника станет отличным помощником в огородных и садовых работах. У мотоблока много полезных функций, но в том случае, если он некоторое время стоит без дела или на его замену пришёл новый агрегат, то да, из него вполне реально и осуществимо соорудить действующий вездеход. Вопрос состоит лишь в том, как правильно это сделать.

Для этой работы подойдёт мотоблок, обеспеченный двигателем второго или четвертого такта: важно, чтобы у него была система воздушного охлаждения. Для того чтобы мотоблок можно было вернуть в его первоначальный вид, не следует усердствовать с его переоборудованием.

Чтобы работа техники осуществлялась правильно и не подвела владельца в самый неподходящий момент, следует учесть некоторые моменты, которые могут оказать дальнейшее влияние на будущий вездеход.

• Существуют разные варианты конструкции, но для того, чтобы транспортное средство работало качественно, необходимо обеспечить его независимой подвеской.
• Конструкцию стоит дополнить пневматическими колёсами с низким давлением. В дальнейшем, при желании, вместо них можно установить гусеницы.
• Рама вездехода может быть любой. Её выбор при этом должен зависеть от варианта, подходящего к конкретному типу колёс, а также к целям использования транспортного средства.

Как создать конструкцию вездехода из мотоблока.

1. С лонжеронами соединяется стойка и рулевая втулка.
2. Затем используются камеры от грузового автомобиля или сельскохозяйственного прицепа: желательно, чтобы они были с низким давлением. Необходимость их использования вызвана тем, что цеплять на них колёса будет гораздо удобнее.
3. После этого нужно прикрепить подвеску, а также мотор, который необходимо взять от этого же мотоблока.
4. Последним этапом будет прикрепление сцепления, тормозов, а также обеспечение выброса выхлопного газа.

А еще интересно: Cadillac Escalade 2020-2021: характеристики, цена, фото и видео-обзор

Как сделать своими руками

Конструкция бортоповоротного вездехода максимально проста. Процесс сборки машины не так сложен, как может показаться в начале, но он требует наличия некоторых знаний и умений. Существует целый ряд моделей, которые имеют примерно одинаковую схему сборки узлов и деталей. Различие в деталях незначительно.

Для проведения работ требуется некоторое оборудование, в первую очередь токарное.

Двигатели берутся чаще всего от автомашин марки ВАЗ. В среднем достаточно объема в 1,5 л. Двигатель от Нивы, в некоторых случаях предпочтительнее т.к. он мощнее.

Для болотохода важно чтобы двигатель мог работать и на малых оборотах.

При аккуратном повороте вездехода тормоза практически не задействованы, они нужны лишь в случае резких маневров. В некоторых случаях, помимо основных тормозов, устанавливаются дополнительные для того, чтобы обеспечить большую безопасность при движении.

После сборки рамы из профиля в квадрат рекомендуется заняться изготовлением дисков.

Изготовить раму

Для того чтобы изготовить раму, необходимо использовать стальной профиль, куски которого скреплены сваркой. В этом процессе нужно учитывать размеры двигателя и трансмиссии. При изготовлении рамы также потребуется установить точки, на которых будет осуществляться крепление узлов.

В том случае, если во время использования рама пострадает, и на ней появятся разрывы или трещины, необходимо будет переделать весь силовой каркас.

На раме необходимо наличие торцевых пластин, в которых находятся отверстия для того, чтобы закрепить подвижный кулак – внутри него происходит проведение карданного вала. Благодаря этому снижаются риски повредить привод во время движения. Полурамы должны быть обеспечены точками для того, чтобы установить мосты с усилителями.
