Длинная деревянная рукоятка для покупной садовой ножовки, значительно расширяющая возможности такой ножовки, а также позволяющая закреплять ее на самодельные штанги разной длины.
Приветствую всех самодельщиков, а также дачников и садоводов!
Сейчас уже подходит к концу весенняя обрезка садовых деревьев и кустарников. Тем не мене, я хочу поделиться одной самоделкой, которая очень помогла мне в обрезке сада этой весной, а также значительно расширила возможности моей покупной садовой ножовки.
Надо сказать, что недели три назад, я купил вот такую садовую ножовку.
Стоит она не очень дорого (около четырехсот рублей), но при этом довольно удобная и пилит весьма хорошо. Кроме того, эта ножовка укомплектована ножнами, что позволяет носить ее на поясе (хотя мне это и не очень нужно).
Но, пожалуй, главное достоинство этой ножовки, заключается в том, что она является разборной, то есть у нее полотно, крепится к рукоятке при помощи двух болтов.
И таким образом, это полотно можно быстро и легко отсоединить от рукоятки при помощи отвертки.
Именно поэтому, мне и приглянулась эта ножовка, поскольку я решил, что съемное полотно можно будет крепить на разные самодельные рукоятки и длинные штанги, что существенно расширит возможности такой ножовки в обрезке сада.
Кстати, надо сказать, что года два назад, я уже сделал самодельную штангу, на которую приспособил полотно ножовки от старой разборной пилы (смотри мою статью «Простая самодельная штанга с ножовкой для обрезки веток»).
Размер полотна
В зависимости от вашей задачи, вы можете выбрать разную длину полотна. Для простых досок и маленьких брусков вполне подойдет длина от двадцати восьми сантиметров до тридцати. Если же ведутся работы по строительству, то разумнее будет взять полотно длиной от сорока пяти сантиметров до пятидесяти.
Основное правило: длина изделия должна быть вдвое меньше самой ножовки, иначе об удобстве работы можно будет забыть.
Заточка и величина зубьев
Размер и острота зубьев — это один из главных критериев при выборе ножовки. Суть в том, что маленькие зубья на ножовке предназначены для аккуратной работы, а длинные для более грубой работы, они хорошо подходят для работы в саду, где аккуратность не имеет значения.
Взглянув на фото ножовок по дереву с разнообразными зубьями, вы убедитесь какая ножовка нужна именно вам.
На рынке ножовок существует единица TPI, от которой напрямую зависит точность распила, она определяет количество зубьев на 1 дюйм. К примеру, вам требуется распилить пару досок ДСП, в таком случае рекомендуется применять ножовки с TPI в диапазоне от семи до девяти, тогда распил будет ровным и аккуратным.
Если же вам необходимо работать в саду, спиливать ветки, например, тогда аккуратность не так уж важна, вам хватит ножовки с TPI от трех до шести. Шаг зубьев может быть от двух с половиной до шести с половиной миллиметров и от одного с половиной до пяти миллиметров.
Форма зубьев у классической пилы треугольная и ее можно без труда заточить. Однако в современных реалиях чаще можно встретить ножовки с трапециевидными зубьями. Она позиционирует себя как более прочная и долговечная пила.
Но правильная заточка с таким инструментом будет невозможна, ведь сталь, из которой изготовлена ножовка, не поддается простому напильнику, да и такую форму повторить будет практически невозможно. Как только пила затупилась, либо меняем полотно, либо идем и покупаем новую.
Заточка ножовки по дереву своими руками занятие не трудное, но и не простое. Перед началом заточки необходимо провести разводку для того, чтобы полотно не заклинило во время заточки. Для этого используем специальный инструмент, который так и называется — заточка.
Сама заточка требует совершенно разнообразных инструментов.
Основные этапы работ
После этого прикладываем металлическую заготовку на подготовленные заранее деревянные бруски, и обводим контур изделия. Вырезаем при помощи лобзика деревянную ручку.
Наследующем этапе собираем ножовку, используя эпоксидный клей и кусочки арматуры. Далее шлифуем общую поверхность до удобного удержания в руке. Покрываем минеральным маслом.
После этого вставляем полотно в паз и закрепляем при помощи болта и зажимной гайки. Подробное устройство и изготовление можно посмотреть на видео ниже.
Если задаться целью найти лучковую пилу, то поиск в интернете дальше садовых пил никуда не приведет. А за тонким полотном 4-5 мм вообще можно сразу топать на Ebay или Amazon, т.к в России такого добра точно нет. Лучек из гнутой трубы это совсем не то, что мне было нужно.
У лучковой пилы в классическом ее исполнении из дерева гораздо больше возможностей при правильной работе. Это и фигурные резы, и нарезка глубоких шипов, и распил вдоль (например, распилить доску толщиной 50 мм на две по 25 мм), при необходимости можно использовать полотна разной длины, меняя при этом только размер опорной планки. Лучковая пила необходима в мастерской даже если у вас есть ленточная пила в качестве станка, поскольку бывают ситуации, когда только ручной инструмент может справиться с какой-то работой. Деревянные лучковые пилы, которые мне удалось найти не понравились своим исполнением…грубо да и цена сильно уж неадекватная. Поэтому как и водится в таких случаях попробовал сделать сам. Прототипом послужила пила, которую делают парни из Нью-Йорка под маркой Gramercy Tools. На их сайте есть в свободном доступе чертежи 1:1 в pdf. Общий вид взял у них, а размеры использовал свои, доработав шаховки. Материал дуб 30 мм. Раскроил с запасом.
Строгал в ширину шаблона, который изготовил из картона.
До вырезания стоек пилы просверлил отверстия для ручек (шаховки) и стамеской сделал углубление для шипа распорной планки. Все неровности после лобзика убрал стругом.
Затем ручным рубанком сделал сужение верхних частей стоек, разметив предварительно центр для ориентира.
Внизу поработал рашпилем и напильником в районе отверстий для ручек, а потом стругом сделал сужение к нижней части. Получилось вот так.
Больше всего пришлось повозиться с ручками. Поскольку токарным станком не располагаю, то из ситуации выходил при помощи лобзика. На 4 стороны бруска нанес профиль, а потом запиливал со всех сторон до линии разметки. Стамеской сбил получившийся гребешок. Ровнял углы рашпилем. Сверлил отверстия для болтов до этой процедуры.
Покрывал пилу водной морилкой «под старый дуб» и тиковым маслом. Тетива у меня из почтового шпагата.
В качестве шаховок использовал мебельный болт диаметром 7 мм, в котором сделал пропилы для крепления полотна со штифтом. В полотне просверлил отверстие, а в качестве штифта использовал проволоку из нержавейки диаметром 1 мм.
Торцы распорки (средника) скруглил, выпилив предварительно шип, а в месте стыковки у стойки рашпилем сделал углубление. Получился своего рода сустав.
Полотно использовал от обычной ленточной пилы шириной 6 мм. Есть несколько обрезков с разной частотой зуба 4 и 6 tpi буду пробовать. Первые испытания с полотном на 6 tpi показали, что полотно требует переточки поскольку угол зуба слишков агрессивный и пилить не просто, но вполне возможно. На малых радиусах пила отлично пилит. Рез нельзя назвать чистым, но это кому как может показаться.
Мастера работы по дереву ручку для собственного инструмента изготавливают сами: как бы ни была хороша заводская ручка, она сделана по шаблону среднестатистической кисти.
Чтобы сделать ручку «по себе», нужно снять слепок собственной кисти на мягкой глине или пластилине, слегка сжав его пальцами. Обычно ручку делают из накладываемой друг на друга многослойной фанеры, но ручка из цельного куска дерева мягкой породы намного лучше и, несмотря на мягкость, не уступает в прочности фанерной.
1-2-3-4-5 — НАЧИНАЕМ МЫ СТРУГАТЬ
Первым делом подготовьте обструганную доску 1 необходимой толщины, нанесите на нее рисунок ручки 2 так, чтобы ее волокна располагались вдоль, а не поперек режущего полотна. Срежьте лишнюю часть заготовки по краю 3 рисунка. С торца обрезанной стороны проделайте циркулярной пилой 2 выреза 4 глубиной 4-5 см. Вставьте в них смазанные клеем ПВА рейки 5 и зажмите на сутки в тиски. После высыхания обрежьте заготовку 6 по линии, сделайте вырез 7 на глубину полотна. Ширина выреза особого значения не имеет, т.к. с 2-х сторон полотна будут вставлены прокладки.
ДЕРЖИСЬ, ПОЛОТНО!
Если в полотне нет отверстий под крепление, а вы планируете его периодически менять, их можно заменить продольными вырезами 8, сделав их наждачным кругом.
Ширина вырезов должна соответствовать крепежным болтам Для постоянной фиксации полотна послу- жат пропилы 9. Использовать заклепки (даже алюминиевые) нельзя — древесина может расколоться. Их роль выполнят втулки 10, длина которых чуть меньше, чем толщина дерева, поэтому дополнительно понадобятся шайбы 11. Втулки можно вырезать из тонкостенной трубки или сделать из жести.
Поверхность ручки покройте клеем ПВА, а после его высыхания — лаком. Чтобы ручка не «пестрила», перед тем как использовать цветной лак, покройте ее 1-2-мя слоями цапон-лака.
Юсуп Гелазов По материалам газеты «Толока. Делаем сами»
- Это простое, стильное и прочное соединение может украсить любую раму: от фасадной рамы шкафа до рамки для фотографии. Одни соединения выполняются при помощи машин, другие — вручную. Объедините оба
- Старая дверная ручка может выйти из строя по двум причинам. Износился четырехугольный стержень, проходящий сквозь дверь, или непрочно держатся надетые на стержень розетки. В обоих случаях

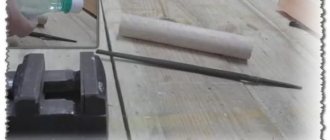

Многих домашних мастеров время от времени интересует вопрос, как своими руками сделать для используемого напильника красивую и удобную ручку деревянную. В первую очередь стоит отметить, что за основу лучше взять такие породы дерева, как узорчатый орех, а также подойдет сувельяселенистый клен. Это достаточно прочные материалы, которые отличаются привлекательной текстурой, высокими показателями прочности, еще они оптимально контрастируют.
Ручка для напильника
Кроме грамотно подобранного дерева, потребуется подготовить такие материалы, как пластик и латунь. Для соединения деталей лучше использовать специальный эпоксидный клей. Сам напильник готовить не нужно, так как работы проводятся с уже используемым в работе инструментом. При решении такого вопроса, как сделать ручку из дерева, напильник может потребоваться только при заключительных работах.
Инструкция по правильной заточке ножовки
Перед началом работы вам необходимо плотно зажать ваше полотно в тиски так, чтобы оно не шаталось. Зафиксировав полотно, возьмите напильник и начинайте затачивать левую грань на первом зубчике. При этом вам нужно держать напильник под углом шестьдесят градусов.
Читать также: Назначение суппорта токарного станка
Равномерными и плавными движениями работайте напильником. Точно таким же образом вы должны заточить все левые части нечетных зубьев, а затем правые. После чего переворачиваем полотно, закрепляем и затачиваем зубчики четного ряда.
Закончив работу, обязательно нужно очистить полотно от заусенцев специализированным бархатным напильником.
Клеевые работы
В процессе склеивания основных конструкционных элементов рекомендуется использовать свой эпоксидный клей. Смешивание его осуществляется на основании инструкции, а для придания привлекательного цветового оттенка составу, в клей можно добавить небольшое количество черного тонера, который используется для обычных картриджей. Есть несколько правил по склеиванию будущей конструкции:
Все необходимые для склеивания детали требуется подготовить заранее, так как приготовленным клеем можно будет работать не более часа.
Каждая деталь предварительно должна быть тщательно обезжирена. Для этой цели можно протереть ее этиловым спиртом.
В процессе промазывания заготовок клеем важно следить за тем, чтобы хорошо проник в отверстие заготовки, выполненной из дерева.
После обработки деталей клеевым составом набор прочно зажимается в предварительно подготовленных тисках и находится там до полного высыхания клея. Как правило, на это уходят сутки, а об окончании процесса высыхания можно судить по затвердевшим каплям клея. Если это кран для бани, времени нужно больше. После этого все плоскости тщательно выравниваются при помощи напильника.
Правильный подход к выбору ножовки
Работы в которых применяются ножовки подразделяются на плотницкие и столярные. В плотницком деле более важна аккуратность, в столярном же — скорость.
В первую очередь стоит обратить внимание на качество металла полотна, для этого мы берем ножовку в руки и сгибаем на 30-45 градусов. Необходимо делать это максимально осторожно, так как некачественный метал сломать очень легко.
Проведя данную операцию, взглянем на место сгиба, если там появилось небольшое отклонение, значит металл данного изделия имеет очень низкое качество.
Важнейшим критерием при выборе своей ножовки является цена. Естественно выбор перед вами — дешевая китайская ножовка слабого качества или дорогая пила известного бренда. Однако, переплатив один раз, вам больше не придется вечно менять полотно или покупать новый инструмент. Крупные бренды пристально следят за качеством стали и закалки, которые используются в их полотнах.
Основные задачи зубьев это вывод опилок и, непосредственно, сам распил дерева.
Зубья с параметром TPI до семи являются скоростными и удобными в использовании. Поэтому выбор ножовки должен целиком и полностью выходить из ваших собственных нужд.
Сборка конструкции
Последующим действием является подготовка пакета всех необходимых деталей.
Последовательность их должна быть следующая:
- Напильник;
- Сувель;
- Латунь;
- Дерево.
При сборке подобной конструкции важно не забывать о том, чтобы в каждом соединении были уложены специальные выполненные из пластика прокладки, это же касается и такого устройства, как кран для бани.
Важно! Все детали рукоятки должны очень плотно и без зазоров прилегать друг к другу. Это важно, так как оказывает влияние на общее качество производимого склеивания и на будущую эстетическую привлекательность полученного изделия.
Напильник.
Узкая ножовка
Небольшая узенькая ручная ножовка, состоящая из прямого тонкого полотна и рукоятки. Она в основном служит для различных тонких. У нее, чаще всего, установлено полотно с треугольными двухсторонними зубчиками.
Один из главных минусов данного типа ножовок — возможность отклонения во время вашей работы с деревянным изделием.
Классическая пила
Простая ножовка, несомненно, оснащена абсолютно разнообразными типами зубчиков, а также различными полотнами, которые можно менять.
Пилы лучковой формы
Это ножовка весомого размера. Основной плюс работы с этим видом — возможность работы с нужным вам изделием под абсолютно любым из углов. Используя лучковую пилу, вы можете обработать материал с любой стороны, вдоль и поперек, изготовить сложные заготовки в одиночку.
Мелкая ножовка отлично подойдет для небольшой работы в саду, использовать ее при распилке крупных материалов не рекомендуется.
Подготовительные процессы
Если подготовленные заготовки выполнены из ореха или клена, то ручка из дерева для них выпиливается при помощи ножовки. Также можно использовать обычный электролобзик или небольшую дисковую пилу, которая оснащена специальным строгальным диском. Данные инструменты дают максимально ровный срез, что значительно облегчит все последующие обработки.
Важно! В процессе пиления важно подобрать правильный угол по отношению к волокнам дерева. Это поможет получить на срезе красивую текстуру.
Все полученные заготовки тщательно шлифуются на специальной шлифовальной сетке или при помощи использования наждачной бумаги. При осуществлении данного процесса особое внимание стоит уделить тщательной подгонке двух выполненных из дерева заготовок относительно друг друга. Это не деревянная лопата, где ручка выполняется из одного цельного элемента. Они должны очень ровно прилегать друг ко другу, не образуя никаких зазоров. Если края немного неплотно соединены, это не страшно, так как при последующей обработке все можно срезать.
Чертеж ручки для напильника.
После этого берется клинок с предварительно надетым на него больстером, накладывается хвостовик на заготовки из дерева и все обводится карандашом. Потом при помощи обычного угольника разметка переносится на торцы уже готовых деталей, получается готовая ручка для напильника деревянная или кран для бани.
Как только отверстие для хвостовика полностью размечено, можно начать процесс сверления. Для этого предварительно придется измерить толщину хвостовика и подобрать сверло точно такого же диаметра. При осуществлении работ в домашних условиях процесс сверления лучше проводить при помощи электродрели, предварительно зажав подготовленные заготовки в специальных тисках. Благодаря данным действиям можно получить два параллельно расположенных отверстия, между которыми образуется тонкая перегородка.
Убрать ее можно посредством напильника или специального инструмента – надфиля, который При осуществлении данного процесса потребуется тщательно проверять степень соотношения осей. Для этой цели несколько раз нужно будет надеть заготовки на хвостовик и протачиванием их с нужных сторон.
