Как создать точечную сварку из микроволновки либо аккума своими руками

Автоген нашел применение во многих сферах промышленной деятельности и зарекомендовал себя, как эффективный и удобный инструмент. На производствах с большими оборотами, автоген – это аппарат с довольно внушительными размерами.

По мере распространения домашних мастерских остро встала необходимость модернизации этого инструмента и его приспособления к новым условиям. Именно так появился мини-автоген. Кроме более удобного использования аппарата в ограниченном пространстве, его еще и гораздо легче транспортировать. Он прост в применении и его можно сделать самостоятельно.

Особенности устройства

С помощью автогена можно выполнять резку металлических изделий или их газовую сварку. В основе процесса сварки данным устройством лежит принцип расплавления металла пламенем, которое провоцируется специальной смесью горючего газа (водорода, бутана, пропана, ацетилена) и кислорода. В процессе сварки также используют присадочный материал, который расплавляют вместе с краями деталей.

[my_custom_ad_shortcode1]

Область внедрения

В быту малогабаритные сварочные аппараты в особенности нужны. Для домашних критерий обычно не требуется долгая работа устройства, время от времени довольно 1-го электрода, чтоб что-то приварить.

Не считая того, мини сварка отлично подступает для работ на высоте, ведь сварочный мини аппарат можно стремительно и просто поднять ввысь. Тут полуавтомат не нужен, довольно ручной дуговой сварки.

Для маленьких работ создают легкие инверторные устройства. Они весят в границах 2,5-6 кг, имеют сварочный ток до 200 А, габариты в границах 20х20х30 см. Для облегчения переноски и работы в неловких местах у аппаратов предусмотрены ремни.

Кроме дуговых, есть и газовые мини сварочные аппараты. Они могут поместиться в чемодан. Набор обычно включает маленькие по размеру кислородные болоны, горелку и шланги.

Как сделать автоген в домашних условиях

В первую очередь следует рассказать о строение данного аппарата. Две специальные платы соединяются при помощи 4 шпилек. Между этими платами устанавливают батарею, состоящую из пластин-электродов, которые изготовляются из стали и разделяются специальными кольцами из резины.

Внутрь батареи закачивают раствор гидроксида натрия. Электролиз воды, который провоцируется постоянным напряжением, способствует выделению водорода и кислорода, что и позволяет осуществлять работы по резке металла.

Когда газ, который проходит через специальную смесь воды и ацетона, получает необходимые для возгорания кондиции, его подают на форсунку (например, медицинская игла). Температура горения такого газа при выходе с этой форсунки составляет не менее 1800 градусов по Цельсию. Вот список всех деталей мини-автогена, созданного своими руками:

1. Форсунка.
2. Трубка барботажного типа.
3. Основа.
4. Трубка из полихлорвинила.
5. Патрубок.
6. Шайба.
7. Основа водяного затвора.
8. Клеммы.
9. Короткий патрубок (3 шт.).
10. Резиновое кольцо.
11. Две платы (правая и левая).
12. Болтовая пробка.
13. Гайки и шпильки (М8, по 4 штуки).

Чаще всего для плат на мини-горелке используют крепкое стекло. Оно довольно легко поддается обработке и обеспечивает оператору хороший контроль над уровнем воды, который при необходимости можно менять. Пластины часто изготовляют из тонкой листовой стали (0,7-0,8 мм). Пластины должны быть с небольшими углублениями (2-3 мм) для размещения уплотняющих колец, с толщиной от 5-6 мм.

Заизолировать пластины можно при помощи резины, которая должна быть кислото- и маслобензостойкой. В батарее автогена должно находиться 9 пластин, а шпильки следует также заизолировать. Клеммы надо присоединить к первой, седьмой, восьмой и девятой пластинам.

Напряжение зарядного устройства, которое подключается через 8 пластин, должно составлять 17 V. Такие показатели и конструкция устройства обеспечат плавное прогревание металла и качественную его обработку. Видео: газовая сварка своими руками.

С целью предохранения от распространения пламени, на газовых горелках устанавливают обыкновенный водяной затвор (чаще всего из пустых баллончиков для зажигалок). Специально для предотвращения смешивания составов водяного затвора и электролитов в составе горелки предусмотрена промежуточная емкость. Патрубки следует подбирать исключительно из меди, а их диаметр должен составлять от 4 до 6 мм.

Одна из разновидностей сварки металлов плавлением — автоген. Если при электродной сварке металл плавится при нагревании электрической дугой, то при газовой сварке — открытым пламенем смеси ацетилена и кислорода. По сути, автоген — это устройство для получения высокотемпературной струи пламени температурой сгорания около 3150 С. Главные составные части автогена:

• баллон с кислородом;
• баллон с ацетиленом или генератор газа;
• манометры;
• газопроводные шланги;
• газовая горелка (резак).

Самым сложным узлом аппарата газовой сварки является резак, который может использоваться как по прямому назначению (для резки черных и цветных металлов), так и для сварки низколегированных сталей. Схематическое устройство газовой горелки автогена показано на рисунке:

К горелке подведены два шланга — с кислородом и горючим газом. В роли последнего может использоваться ацетилен или пропан/бутан. Но если пропаном можно неплохо резать металлы, то сваривать им довольно сложно — по сравнению с ацетиленом он дает температуру в горящей струе на 600-700 градусов ниже, что при сварке тонкостенных деталей ощущается мало, но при работе с толстостенными трубами или массивными деталями вызывает определенные затруднения и значительно замедляет работу.

Необходимо отметить, что промышленное автогенное оборудование можно использовать практически с любым горючим газом, но чаще всего используются эти два вида, как наиболее дешевые и удобные в применении. Для домашней бытовой сварки лучше всего использовать пропан/бутан. Его легче купить и он менее опасный в применении.

С ацетиленом работать сложнее, необходимы определенные навыки и знание особенностей газа. При проникновении ацетилена в кислородные шланги и, наоборот, при поступлении кислорода в емкость с ацетиленом возникает серьезная угроза мощного взрыва. Для предотвращения такой опасности ацетиленовые горелки оборудуются возвратными клапанами, а генераторы газа, о которых будет сказано ниже, водяными затворами. Но, все же, работа с ацетиленом требует определенных навыков и знания техники выполнения основных операций.

С целью соблюдения правил безопасности необходимо придерживаться определенных нормативных величин давления газов — в заправленном ацетиленовом баллоне давление должно быть 1,6 МРа, на горелке — 0,1 МРа, но не более 0,15 МРа. Давление кислорода в баллоне — не более 15МРа, на горелку идет не более 1,5МРа.

Гайка крепления кислородного шланга к баллону — с правой резьбой и на редукторе, и на горелке, а гайки шланга ацетиленового баллона — с левой резьбой и имеют риски (метки) на гранях. Сделаны разнонаправленные резьбы, чтобы не перепутать шланги местами. Смесь горючего газа с кислородом весьма взрывоопасна, поэтому подходить к сборке и работе с автогеном необходимо с полной ответственностью.

[my_custom_ad_shortcode2]

Газосварка

Ювелирный газосварочный аппарат на обычной воде. Водород при смеси с воздухом образует взрывоопасную смесь — так называемый гремучий газ. Температура горения водорода 2800 град. Цельсия. Именно на этих фактах и собранны данная газосварка. Основой сварки является электролизер, который заправляется раствором щелочи в воде, т.е. обычной соды (натрий двууглекислый) и генерирует Кислород, и Водород смесь, которая идеально горит. Вот так может выглядеть готовый агрегат:

Итак, начнем со сборки самого электролизера. Нам понадобится: 1. Листовая нержавеющая сталь (нержавейка) 2. Резина или пластик 3. Оргстекло или как его еще называют стеклопластик 4. Болты с гайками 5.Герметик 6. Соединительные штуцера и патрубки Начнем. Для начала нарежем пластины нержавейки

После это в пластинах необходимо высверлить отверстия для циркуляции раствора и прохода газа между отсеками

Теперь нарежем изолирующие пластиковые промежутки лучше изготовить их из резины, но у меня не нашлось её и я использовал пластик и силиконовый герметик

Получилось не очень изящно, главное работоспособно. Осталось вырезать боковые основы из оргстекла и можно начинать сборку. Чтобы отверстия для болтов совпадали, рекомендую положить одно на другое стекла высверлить аккуратно по диагонали два отверстия и закрепить шурупами, так при сверлении стекла не будут съезжать

Теперь можно начинать сборку. Начала на оргстекло мажем герметик и укладываем пластик на пластик ложем нержавейку и так далее промазывая все герметикам в итоге у нас получаются такие отсеки для раствора

Самые крайние пластины нужно отвести так чтобы можно было закрепить контакты.

Из за, мягко говоря ошибки в расчетах два болта не вошли. Перед тем как закрывать верхний отсек в стекле необходимо сделать два отверстия вверху для выхода газа и снизу для поддержки уровя раствора

Нижний патрубок нужно соединить с бутылкой, в которую будет заливаться раствор и по принципу сообщающихся сосудов раствор попадет в отсеки

Затем необходимо изготовить водный затвор. Так как из электролизера выходит гремучий газ пламя может легко пойти по трубке и взорвется это происходит всего за долю секунды. Я таким образом потерял три бутылки по 0.5. И так в пробке делается два отверстия в одну заходит трубка электролизера и погружается в воду. Во второе отверстие вставляется трубка горелки

В качестве горелки используется обычный шприц, а именно игла

Для питания используется очень мощный источник постоянного тока, расчет напряжения 2 вольта на пластину нержавейки, ток не менее 7 А. Ток подается на крайние пластины. Теперь осталось самое простое приготовить раствор. В воду добавляется обычная сода в идеале лучше взять NaOH (едкий натрий, каустическая сода) но её не так просто найти, концентрация соды рассчитывается по амперажу ток должен быть в пределах от 4 до 6 ампер (для обычной соды). Прежде чем собирать установку помните, что водород крайне взрывоопасен достаточно маленькой искры, чтобы вызвать взрыв. Температура горения водорода велика и следовательно не горючие газы входящие в состав воздуха сильно расширяются и происходит очень сильный хлопок по этой причине меня два раза глушило на оба уха и вырвало дно у трех бутылок.

Процесс сварки автогеном

Автогенная сварка без присадочного прутка или проволоки невозможна. В этом случае происходит только прожигание металла и его резка на отдельные фрагменты. Смешиваясь в горелке, ацетилен и кислород сгорают и выбрасываются из сопла с высокой скоростью. Струя газа достигает температуры более 3000 С. Ее можно регулировать в определенных пределах путем добавления или снижения пропорций подающихся газов.

Сначала в горелку подается кислород, затем ацетилен или пропан и смесь поджигается. После появления устойчивого пламени, поворотом регулирующих вентилей устанавливается требуемая температура. Как правило, измерить ее сложно, поэтому уровень определяется по косвенным признакам — цвету пламени, звуку газового потока, интенсивности прогревания металла.

Как происходит процесс сваривания показано на картинке:

Сначала свариваемые детали устанавливаются в нужном положении, затем их кромки разогреваются до белого цвета и уже потом в пламя горелки вносится присадочный пруток. Он расплавляется и заливает шов между деталями.Купить присадочный пруток марки LNG (I, II, IIIили IV) и другие модификации, а также сварочную проволоку для автогенной сварки можно в любом магазине сварочного оборудования.

Сварка автогеном по своей технике довольно сложный процесс и браться за сваривание ответственных деталей без подготовки не следует. Лучше всего потренироваться на обрезках труб, швеллеров и другого профильного проката, чтобы набраться опыта и освоить практические приемы работы.

Конечно, и кислород, и ацетилен или пропан стоят денег, поэтому расходовать их зря не стоит. Но и сварка автогеном без опыта такой работы может привести к таким же, а то и более ощутимым убыткам.

[my_custom_ad_shortcode3]

Достоинства и недочеты

Небольшой сварочный аппарат сначала комфортен при транспортировке и хранении. Малые габариты и вес, наличие ремня разрешают создавать сварочные работы в недоступных местах. С ним можно работать фактически всюду, единственное требование – наличие сети 220 В.
В аппаратах предусмотрена регулировка сварочного тока. Особые стабилизаторы обеспечивают размеренное горение электронной дуги, что дозволяет получать высококачественный сварной шов.

Для начинающих сварщиков это весьма комфортные устройства. В сопоставлении с проф сварочным оборудованием мини аппараты имеет невысокую стоимость.

Недочеты тесновато соединены с плюсами. Малые габариты и вес не разрешают создавать аппараты большенный мощности. Как следствие, невозможность работать с электродами огромных поперечников.

Нереально варить толстостенные заготовки, так как для этого не хватает силы сварочного тока. На предельных режимах работы появляются задачи из-за перегрева оборудования. Малые размеры очень ограничивают многофункциональные способности мини сварочного аппарата.

Сварочный автогенный генератор

Газ ацетилен, необходимый для сварки, купить можно в баллонах белого цвета. В большом городе это не проблема, хуже обстоит автогенное дело в небольших городках и сельской местности — там с заправкой ацетиленом довольно сложно, если вблизи нет крупных промышленных предприятий. Выручить может автономный генератор ацетилена, который специально создан для выработки этого газа и подачи его на горелку.

Внутри генератора происходит реакция между карбидом кальция и водой, в результате которой и получается ацетилен. Кроме сварки, этот газ можно использовать и для других нужд — подключения газовых светильников, производства уксусной кислоты, выработки этанола и т.д. Но этими операциями ни в частных гаражах, ни в промышленных мастерских никто не занимается — генератор используется исключительно для сварочных работ.

Устройство генератора показано на схеме: Промышленность производит различные виды генераторов, отличающиеся производительностью и максимальным давлением вырабатываемого газа:

• Низкого давления — до 0,01 МПа;
• Среднего — до 0,15 МПа.

Мобильные генераторы могут производить до 3 м газа в час. Среди всех модификаций газогенераторов, сварочный аппарат на базе АСП-10 — самый удобный, безопасный и, вследствие этого, популярный и у производителей, и у домашних мастеров. Он обеспечивает выработку газа в объеме до 1,5 м под давлением до 0,15 МПа. При этом работает в автоматическом режиме — реакция газообразования регулируется вытеснением воды из рабочей зоны при увеличении давления газа внутри.

[my_custom_ad_shortcode4]

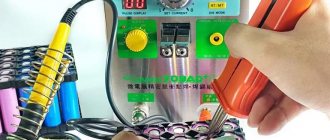

Точечная сварка из аккума

При разработке, точечной сварки так же употребляют авто аккумуляторные батареи. Такое приспособление используют при спаивании батарей, и соединении маленьких деталей при ремонте электроники. Система контактного сварочного аппарата, состоит из источника питания, реле, специальной колодки и 2-ух медных проводов. Рабочие концы проводов зачищают, они выступают в роли электродов.

Ремонт электроники, проведение сложных кузовных работ, предполагают внедрение точечной сварки. Сварочный шов выходит крепким, а маленькая рабочая область дозволяет проводить контактную сварку маленьких деталей. Но серийный аппарат контактной сварки стоит довольно недешево. Выгодно сделать точечную сварку из микроволновки либо сварочного аппарата своими руками. При соблюдении всех аспектов конструирования и техники сохранности, получится работоспособное устройство, способное скреплять листы сплава шириной до 5 мм.

Автоген своими руками

Собрать автоген своими руками может каждый умелец, знакомый с основами сварочного дела. Но только в том случае, если в наличии есть генератор заводского производства или баллон с горючим газом, кислородный баллон, манометры и шланги. Также необходимо купить автогенную горелку и присадочные прутки.

Изготавливать газовый генератор своими руками крайне опасно — смесь ацетилена и воздуха представляет собой гремучую смесь, поведение которой не всегда прогнозируемо. Бытующие на просторах интернета схемы и чертежи самодельных генераторов ацетилена, базирующиеся на медицинских капельницах или оросителях от садовых шлангов, может и работоспособны, но проверять не рекомендуется — взрыв газового баллона по поражающей способности равен средней авиабомбе.

[my_custom_ad_shortcode5]

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

• Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
• Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
• Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

• инжекторные или инжекционные;
• с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Мини автоген

Для пайки можно сделать установку, вместо ацетилена использующую гидролизный водород. Это маленькая компактная газосварка, где в качестве газопроводных шлангов используются силиконовые трубки, а роль горелки выполняет игла от шприца (возможны варианты). Схем таких аппаратов в интернете тоже достаточно, но использовать можно только те, где предусмотрен водяной затвор на выходных патрубках. Смесь водорода и кислорода не случайно называется гремучим газом.

Но купить можно и промышленный мини-автоген, все составные части которого помещаются в небольшой кейс. В набор входят два маленьких баллона, резак, тонкие шланги и манометры. Работать с таким оборудованием можно с металлами толщиной от 0,1 до 300 мм. Конечно, запас автономности у него небольшой, но зато такой аппарат отличается высочайшей мобильностью и, конечно же, безопасностью.

Предлагаем нашим читателям поделиться собственным опытом работы с автогенной сваркой, особенностями ее использования для разных металлов в различных ситуациях. Возможности автогена до сих пор полностью неизученные — самые интересные письма мы непременно опубликуем на сайте.
