Самодельные болотоходы своими руками особенности и советы

Наша страна огромна и на ее территории еще множество местностей без транспортной структуры, где движение затруднено особенностями ландшафта.

В таких местах зачастую требуется специальная техника, например болотоход. Готовый транспорт такого типа, порой, стоит немыслимых денег, либо его трудно достать. Потому жители отдаленных регионов давно научились самостоятельно изготавливать такую технику.

Для чего нужен вездеход

Обычно самодельные вездеходы не отличаются габаритами, зачастую это одно или двух местные агрегаты, которые используются для собственных нужд в подсобном хозяйстве. Гусеничный вездеход это незаменимая техника на бездорожье, болотистой местности или в местах, где обычный транспорт сдается.
Кроме того, очень часто самодельные гусеничные вездеходы делают плавающими, что дает им преимущество перед обычным транспортом в местах, где часто бывают паводки или большие весенние разливы. В Интернете можно найти видео самодельных вездеходов на гусеницах, которые с легкостью пересекают водные пространства, превратившись в плавающее средство.

А если вездеход необходимо перевезти на большое расстояние, его очень удобно можно перевезти на платформе или специальном кузове.

Отзывы рыбаков

Изготавливали такую машину в течение года совместно с братом. Процесс очень трудоемкий и требует не только материальных затрат, но и умения. Мне повезло брат у меня автослесарь, поэтому чертеж сделали очень быстро. Несмотря на количество усилий, устройство вышло неплохое. Теперь регулярно ездим на рыбалку не зависимо от погодных условий.

Станислав

Считаю что монтирование болотохода очень сложная и длительная процедура, которая не оправдывает себя. Использование таких средств перемещения происходит не так часто, а стоимость деталей и работы слишком большая.

Виталий

Машина получается большой, и несколько раз я бы прокатился на ней на рыбалку. Однако мне кажется дешевле приобрести небольшое китайское устройство вездеход и спокойно кататься, не тратя усилия и нервы на создание такого монстра.

Михаил

Несколько лет я мастерил такую машину. Двигатель использовал из машины «Запорожец», раму и прицеп из профлиста. Впрочем, получилось неплохо, небольшой расход, но вот скорость маленькая по бездорожью. Когда нагружен скорость увеличивается. Теперь строю небольшой гараж для хранения.

Сергей

Один раз катался с другом на таком агрегате. Очень удобно и позволяет перемещаться даже в трудных местах. Хочу сам сделать такое средство передвижения, пока только собираю материал.

Николай

Каракаты

Школа авторемонта Статьи, советы и рекомендации по ремонту и обслуживанию автомобилей своими руками
Мало кто знает, но жители деревень изобретают не только четырехколесные, но и трехколесные вездеходы, которые именуются каракатами. Это незамысловатое трехколесное транспортное средство обычно используется в условиях тундры. Конструкция каракатов очень проста, поэтому самодельщики предпочитают собирать именно такие вездеходы. Конечно, за простотой конструкцией скрывается немало нюансов, которые стоит учитывать при сборке вездехода. Ко всему прочему, каракат не требует больших затрат. Дороже собирать гусеничные вездеходы и любые другие вездеходы.

Рассмотрим одного из представителей самодельного трехколесного вездехода с двигателем от мотоколяски СЗД. Мотор расположен в задней части вездехода под сиденьем водителя, что странно. Двигатели самодельных транспортных средств обычно располагаются на раме под бензобаком. От старого Москвича был использован мост, а камеры от колес были позаимствованы от тракторного прицепа. От передней части мотоцикла Минск была взята рама для караката. Можно предположить, что вилка была сварена из негодных труб. Об остальных запчастях и деталях сказать сложно, так как они сварены из того, что было под рукой. Здесь и невостребованные трубы, и различных размеров уголки.

Основные этапы сборки

Приступая к сборке всех частей воедино, необходимо придерживаться некоторой последовательности и действовать поэтапно. Рассмотрим подробное описание этапов.

1. На первом этапе собирается каркас ходовой части, устанавливаются амортизирующие пружины и все детали скрепляются между собой надёжной сваркой. Именно этот этап является первым, поскольку в дальнейшем ходовая часть станет основой каркаса и всех остальных частей, позволяя сделать их более симметричными и аккуратными.
2. Пока дело не дойдет до работы с колёсами, лучше всего разместить ходовую часть на равных опорах, которые впоследствии не помешают свободному взаимодействию с деталями. Исключением является тот случай, когда болотоход оснащён гусеничной системой передвижения – в таком случае работа над ней начинается вместе с установкой ходовой части.
3. Следующим шагом будет сооружение каркаса. Как уже ранее было сказано, его можно сделать из металлических листов и прочих материалов, а можно сконструировать на базе салона какого-либо другого автомобиля, подходящего под параметры. В любом случае, все самодельные элементы должны быть весьма качественными, чтобы избежать каких-либо неприятностей в походных условиях.
4. Такого рода самоделки должны быть подогнаны под размер будущих колёс, а также надежно зафиксированы при помощи шурупов, болтов и сварочного аппарата.
5. Стоит отметить, что существует множество вариаций болотохода, такие как «переломка» или 4х4. Каждая модель имеет определённые характеристики, касающиеся их внешнего вида и назначения, и используется в соответствующих случаях, например, большие изделия идеально подходят для длительного передвижения, а мини-болотоход станет идеальным вариантом для поездки на рыбалку или лесную прогулку. Очень часто мини-версии являются трёхколёсными и изготавливаются на базе конструкции мотоцикла.
6. После сооружения основного каркаса, необходимо приступить к установке двигателя и соединении его с остальными функциональными элементами системы.
7. На последнем этапе производится внутренняя отделка салона болотохода и установка колёс.

Особенности конструкции

Шины низкого давления своими руками

Шина с такой конструкцией схожа с пневматической подушкой. В литературе встречается еще одно название подобных колес – болотоходы. Все тесты и практические исследования подтверждают высокую эффективность типовых устройств, как заводских, так и изготовленных самостоятельно.

Необходимо учитывать разницу между шинами низкого и сверхнизкого давления. Во втором случае показатель манометра не превышает значение в 0,3 МПа. Ориентировочное значение соприкосновения поверхности колеса с дорогой составляет около 25%. Это значит, что четверть площади резины постоянно задействована, обеспечивая высокие показатели. Усилить значение помогают различные конструкционные особенности в виде зацепов или шипов.

Кроме самих скатов, понадобятся диски для шин низкого давления своими руками изготовленные или приобретенные заранее. Основными потребителями продукции являются охотники, рыбаки, профессиональные спасатели, любители экстремального отдыха, а также военные.

Кроме положительных свойств, понадобится учитывать отрицательные стороны:

• транспорт с шинами низкого давления имеет высокий центр тяжести, что необходимо учитывать при прохождении поворотов;
• на самостоятельное изготовление потребуется затратить определенные финансовые средства и личное время;
• конструкция не предполагает быстрой езды;
• желательно пройти подготовку и специнструктаж для управления транспортом с вездеходными колесами для исключения аварийных ситуаций;
• происходит более быстрый износ резины, чем при эксплуатации иных типов покрышек.

Принято выделять два типа шин: камерные и бескамерные. В первом случае автомобиль способен выдерживать большие нагрузки и имеет длительный срок службы в отличие от бескамерной разновидности. Во втором случае обеспечивается больший комфорт при езде и повышенная безопасность.

По особенностям изготовления проводится следующая дифференциация:

• Широкопрофильные. Изделия монтируются на автомобили, которые имеют высокую грузоподъемность. Профиль у такой конструкции имеет форму овала, что обеспечивает устойчивость к фронтальному качению. Давление воздуха внутри должно быть в 1,5…2 раза ниже стандартного.
• Арочные. Шины обеспечены повышенной толщиной резины (60…70 см). В большинстве случаев их монтируют на ведущую ось, чтобы обеспечить лучшую проходимость автомобиля. Давление поддерживается в пределах 0,05…0,07 МПа.
• Тороидальные. Колеса используются как с камерами, так и в бескамерном варианте. Они отлично себя показывают при эксплуатации на пересеченной местности с резко меняющимся рельефом.

Желательно устанавливать одинаковые типы колес на все оси, чтобы обеспечить лучшую управляемость автомобилем.

Самодельные колеса своими руками для вездеходов

Съемник пружин амортизаторов своими руками

Сначала рассмотрим состав или основные части:

• ступица или так называемый диск со спицами;
• камера;
• болты ( большое количество );
• перемычки из резины с ниточным кордом — возможность крепления камеры.

Ну наконец начнём! Берём обычные автомобильные диски, привариваем к ним так называемые спицы ( из трубок ), спицы с той и с другой сторон соединяем такой же трубкой, чтоб конструкция в случае накачки камеры у нас не расползлась, закрываем слоем тонкого листового железа. По кругу тоже навариваем трубку в виде обруча.

Далее привариваем к диску, заранее заготовленное, посадочное место крепления самого колёсика к оси.

Следующим элементом изготовления колеса для вездеходов своими руками будет снятие болгаркой острых кончиков и сварки после монтажа — защита камер от прокола с внутренней стороны.

Камера при движении имеет свойство постоянно двигаться и отираться о части дисковых поверхностей, поэтому дополнительным защитным слоем изнутри сделаем разрезанную старую камеру. Натягиваем её на поверхность диска со стороны, где должна прилегать камера, и закрепляем.

Следующим этапом произвести колёса вездеходов своими руками станет установка резиновых перемычек, прикручиваем на болты с внутренних сторон колёс. Вдоль всей камеры будет проходить широкая резиновая полоска, которая прикрепляется посередине перемычек, защищает от трения о грунт.

Вставляем саму камеру и прикручиваем все перемычки с другой стороны. Они будут служить и грунтозацепом при движении. Вот что должно получиться.

Повторяем весь процесс еще два или три раза, в зависимости сколько у вас колёс. В случае необходимости поверх камер под поверхность перемычек вставляем слой резины, защищаем от проколов и протирания. Всё уважаемые любители вездеходной техники, самодельные колеса для вездеходов своими руками готовы!

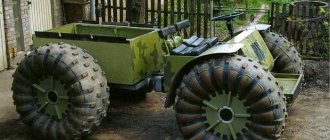

Вездеход своими руками

Из-за высокой стоимости вездеходов на рынке все больше стало появляться самоделок. За основу берут практически любой транспорт, который имеет какой-нибудь двигатель. Самый распространенный и довольно простой способ построить вездеход на шинах низкого давления — это переделка мотоцикла.

Шины низкого давления изготавливают из обычной камеры большого диаметра. Могут подойти камеры от колес грузовика.

Чтобы камера не пробуксовывала во время движения, её перетягивают через определенное расстояние лентой или веревкой.

Колесный диск изготавливают своими руками. Есть несколько способов изготовления дисков. Один из простых способов — это два обычных таза для стирки, скрученные днищами. В центре на один из тазов приваривают центральную часть от подходящего колеса, чтобы в последствие прикрепить готовое колесо к подвеске вездехода.

Чтобы мотору хватало мощности провернуть такие огромные колеса, передаточное число ГП повышают, при этом максимальная скорость вездехода снижается и составляет всего 40-60 км/ч, а то и меньше. Этого вполне достаточно, ведь при езде по бездорожью высокая скорость не нужна. На мотоциклах устанавливаются в основном двигатели воздушного охлаждения. При низких скоростях возможен его перегрев из-за недостаточного обдува. Поэтому следует предусмотреть принудительное охлаждение. Для этого устанавливают специальные кожухи и вентиляторы обдува цилиндров.

Лучше использовать 4-х тактный двигатель. Такой, например, стоит на мотоцикле Урал. Он более мощный и легче заводится в морозы. Иногда при постройке вездехода используют двигатель пускача дизеля с трактора. Существуют двух или четырех тактные с одним или двумя цилиндрами. Четырех тактные двухцилиндровые пускачи обладают достаточной мощностью, чтобы передвигать вездеход в сложных условиях. Но при использовании такого двигателя приходится изобретать и изготавливать трансмиссию самостоятельно. Или же модернизировать узлы примыкания на существующих агрегатах.

Более серьезные вездеходы-самоделки строят на базе автомобилей. Лучшими авто донорами являются внедорожники. Это УАЗы, Нивы, ЛуАЗы, иногда иномарки. На таких вездеходах передвигаться более комфортно. Полноценный салон или кабина спасут от непогоды, а отопитель согреет зимой водителя и пассажиров.

Некоторые экземпляры построены на самодельной платформе. При постройке используются узлы и агрегаты с серийно выпускаемых внедорожников и легковых авто или изготавливают самостоятельно. Кузова и кабины, мосты, РК и КПП, ДВС, детали подвески дорабатывают и изменяют их характеристики для достижения максимальной проходимости в очень сложных условиях. Иногда получаются несуразные на вид вездеходы, но их проходимость на много выше, чем проходимость серийного внедорожника.

Наша страна имеет огромные неизведанные территории. Есть места, где не то что проехать, там пройти невозможно. Но все же существуют транспортные средства, которые могут доставить нас практически в любое место. Если есть точка на карте, куда нужно добраться или доставить груз, нам всегда помогут вездеходы на шинах низкого давления…

Материалы для постройки вездехода

• ДВС — Tiger-390Е мощностью 13 л.с.
• КПП 5 ступ. от автомобиля Golf-2.
• Сцепление и ШРУСы так же от Golf.
• Мосты от ВАЗ классика.
• Профильные трубы.
• Листовой металл.

Рассмотрим более подробно этапы постройки и главные узлы вездехода.

Рама вездехода сваривалась из профильной трубы. На раму установлен двигатель Tiger-390Е четырехтактный одноцилиндровый.

Доработки переднего моста вездехода.

А вот запчасти использованные для блокировки дифференциала:

На двигатель автор поставил карбюратор К65С. После чего обороты двигателя возросли до 5 тысяч. Карбюратор довольно просто регулируется, и работает отлично.

Затем автор приступил к изготовлению колес ободрышей. Б/у колеса от грузовой техники были ободраны, при этом посадочное не тронуто и проволока не доставалась. Как видно протектор нарезается елкой с ребордой.

Резина подрезается до следующего клыка, чтобы иметь возможность зацепиться дальше. Подрез в месте, где внутренний корд.

Изготовлены диски.

Ниже представлена схема по которой делались диски с основными размерами:

Для изготовления дисков была использована бочка 50 см толщиной в 1.5 мм, конца 45 градусов толщиной 2 мм, а за основу взят диск от классического ваза 13 дюймов. Крепится диск на стандартные 6 гаек м6. Так же имеются два запорных кольца.Вес диска в сборе составляет 22 килограмма.

Камера весит 15 кг, ободранная покрышка от ви-3 однопучковая с четырьмя слоями, ширина грунтозацепов примерно 3 сантиметра, весит 36 кг. Колесо в сборе весит около 73 кг.

Запорное кольцо.

Самодельный вулканизатор.

Крепление оси к раме.

Рулевое.

Задняя полурама.

Установлен генератор 14В 65А.

Самодельный вездеход удачно прошёл испытания не только на суше, но и на воде. Двигатель справляется и мощности хватает. На воде вездеход себя чувствует отлично. На первой и второй передачах легко проходятся любые препятствия. Максимальная скорость вездехода на пятой передаче по ровной поверхности равна 35 км/ч.

Видео автора самоделки: испытания вездехода на суше и воде.

Автор самоделки: Владимир. Беларусь.

Инструкция

Прежде чем приступить к процессу изготовления, необходимо обзавестись всем необходимым и тщательно изучить технологию создания.

Подготовка

Первым делом рекомендуется составить чертежи. Для того чтобы процесс работы был максимально упрощён, а все последующие действия были понятными, необходимо схематично обрисовать будущий болотоход с нескольких ракурсов. Достаточно будет рассмотреть его с передней, задней, одной боковой и верхней сторон.

Обзор чертежа сверху необходим для более четкого представления внутреннего технического наполнения агрегата.

Также следует указать параметры всех деталей, предварительно рассчитав их.

После составления чертежей можно перейти к следующему немаловажному этапу – необходимо подобрать материалы и детали, а также подготовить инструментарий.

Среди инструментов могут понадобиться следующие приспособления:

• так как работать предстоит, по большому счёту, с автомобильной системой, то понадобятся гаечные ключи разных типов и размеров;
• паяльная атрибутика пригодится для соединения проводов;
• насосы необходимы для накачивания колёс;
• также пригодится пила или ножовка, режущая металл;
• пассатижи, сварочные инструменты и несколько молотков разной величины.

Немаловажно также выбрать качественные материалы, подходящие для сооружения конструкции такого рода.

• Металлические элементы необходимы для создания каркаса всей конструкции.
• Можно также воспользоваться готовым каркасом – например, кузовом от старого автомобиля.
• Мощный двигатель.
• Большие и прочные шины или гусеница, в зависимости от вашей задумки. Чтобы спокойно передвигаться по болоту, этому пункту необходимо уделить особое внимание.
• Рулевая установка.
• Возможно, понадобится прицеп.
• Также стоит приобрести всевозможные мелкие материалы, необходимые для крепления остальных деталей.

Выбор двигателя

Зачастую болотоходам приходится функционировать в условиях повышенных нагрузок, поэтому основные характеристики агрегата будут напрямую связаны с установленным в нём двигателем.

И если с готовыми агрегатами из магазинов всё понятно, и все характеристики изложены производителем, то как при собственноручном изготовлении подобрать правильный двигатель с необходимыми характеристиками? Специалисты рекомендуют рассмотреть несколько вариантов.

Мотоциклетные двигатели, хоть они и являются достаточно мощными, всё-таки сложно назвать подходящим для болотохода вариантом.

Всё потому, что работать на полной мощности без необходимого охлаждения он не может, а значит, устройство будет нормально функционировать лишь на слабых оборотах, что не совсем подходит для болотистой местности. Но некоторые детали от мотоцикла всё-таки могут быть полезны при сооружении каркаса.

Чем мощнее двигатель, тем более длительное время сможет проработать устройство, независимо от прочих условий его эксплуатации.

Автомобильный двигатель – более подходящий вариант для такого рода агрегата. Так как при сооружении болотохода особенно остро стоит вопрос охлаждения двигателя, то следует обратить своё внимание на детали от автомобилей «УАЗ», «Урал» или «ЗАЗ». Именно они оснащены системой воздушного охлаждения и по индивидуальным характеристикам в полной мере соответствуют всем требованиям. Кроме того, двигатели от этих автомобилей одинаково устойчиво функционируют при разных температурных и погодных условиях. Схожими характеристиками обладают двигатели от «ЛуАЗа».

Движки от других авто отечественного производства тоже могут подойти, например, от автомобилей «Ока», «Нива» или так называемой «буханки». Но так как они не имеют системы воздушного самоохлаждения, их эксплуатация будет затруднена, что скажется на мощности всего агрегата.

Не менее перспективным можно назвать способ использования двигателя от мотоблока. Кроме того, для дополнения и усовершенствования устройства можно дополнить его деталями от трактора или других автомобилей, что позволит усилить его мощность.

Изготовление

На первый взгляд изготовление болотохода своими руками может показаться весьма трудоёмкой, а кому-то даже и непосильной задачей. Но при правильных расчётах и грамотной разметке чертежей процесс будет достаточно лёгким, требующим лишь некоторых навыков сооружения конструкций при помощи сварки, а также знания строения двигательной и ходовой систем.

Рассмотрим подробнее этапы выполнения работ.

Ходовая часть

Прежде всего, необходимо убедиться в том, что ходовая часть будет изготавливаться из металла высокого качества, устойчивого к большим нагрузкам и механическим повреждениям. Если вы правильно расположите все детали и соблюдёте все нюансы, то передвижение в болотоходе будет значительно более комфортным и безопасным.

Зачастую для монтажа ходовой части используются металлические трубы, из которых изготавливаются сцепные рамы.

Но нередки и те случаи, когда применяются и ходовые рамы из других транспортных средств, что значительно упрощает процесс изготовления агрегата.

Первое, что стоит учесть при работе с ходовой частью – это достаточная высота, надёжность, а также амортизирующие свойства подвески. Именно этими составляющими будет обусловлена проходимость будущего болотохода, поскольку с низкой подвеской и плохой амортизацией такой агрегат не сможет преодолевать болотистые тропы и будет попросту небезопасен.

Также при изготовлении ходовой части необходимо определиться, будет ли она цельной или же будет иметь сцепной элемент. Сцепные конструкции являются более массивными, но имеют неоспоримое преимущество в виде достаточной мобильности и устойчивости при совершении резких манёвров, в то время как цельные отличаются компактностью, но могут быть подвержены заносам на поворотах.

Кроме того, ходовые конструкции могут отличаться количеством осей, а значит и количеством колёс. Так, считается, что трёхосные агрегаты более устойчивы при движении на высоких скоростях, а модели с четырьмя осями более интенсивно набирают скорость.

Как ободрать старые покрышки

Также возможно вместо защитного слоя из резины сверху использовать переработанные покрышки. Для многих это не секрет, что существует способ обдирания старых покрышек (ниже смотрим видео процесса), чтобы облегчить будущие колеса вездехода и защитить их от проколов. Но ободрать их очень не легко, нужно применять некоторую технику и порядочность процессов. Думаю описывать, как именно ободрать простым способом колеса на вездеход нет смысла, смотрим видео и вы сами все поймете

Итак, видео как происходит данный процесс

Любители быстрой и при этом экстремальной езды утверждают, что квадроцикл, несмотря на свои компактные размеры, по уровню проходимости даст фору даже внедорожнику. Главное, правильно подобрать модель.

Впервые официально о многоколесном вездеходном мотоцикле заговорили в 1970 году, года компания Хонда представила рынку свое изобретение. Это был трехколесный мотоцикл, и предназначался он для сельскохозяйственных работ. Буквально за десять лет «машинка» была усовершенствована до 4-х колесного аппарата, который стал пользоваться неимоверной популярностью среди отдыхающих.

В чем же его уникальность?

Квадроцикл отличают большие и очень широкие покрышки, воздушное давление в которых в десять раз меньше, чем в обычных для стандартного легкового авто (2-2,5 атм.). Поэтому колеса на квадроцикл купить которые можно в специализированных салонах, демонстрируют настоящие чудеса по проходимости. Благодаря им квадроцикл способен продраться через такую грязь, в которой запросто увязнет вездеход на гусеницах, а джип даже не доедет к этому месту.

Несмотря на свои почти игрушечные размеры, «квады» отличаются огромным клиренсом 240 мм – 290 мм. Кстати, дорожный просвет 290 мм встречается только у самых больших джипов (как правило, военных). Поэтому задеть подвеской землю на квадроцикле очень трудно. Кроме высокого клиренса, от джипа квадроцикл выгодно отличается размерами, которые повышают его маневренность и проходимость.

Различают модели утилитарные и спортивные. Спортивный квадроцикл, предназначенный для гонок, имеет небольшие размеры, легкий вес, сравнительно небольшие колеса, только задний привод, имеет скорость до 150 км в час. Утилитарный — оснащен грузовым багажником, который умещает от 10 до 100 кг груза. Условно выделяют еще один гибрид – спортивно-утилитарный, который разработан для тяжелых турпоходов в формате «трофи» и требует от водителя немалой подготовки.

Главным секретом высокой проходимости квадроциклов остаются их колеса. Именно колесо с шиной низкого давления позволяет аппарату эффективно передвигаться в условиях заболоченной местности, по полному бездорожью и даже по заснеженной поверхности. Низкое давление внутри колеса – это гарантия прохождения препятствий на дороге с сохранением высокой надежности сцепления.

Какой бы модели квадроцикл вы ни приобрели, в любом случае на рынке всегда доступны оригинальные к нему запчасти, в том числе и резина. Не стоит экономить на покупке б/у резины или продукции сомнительного качества, ведь от прочности и устойчивость колес на дороге зависит не только скорость и проходимость квадроцикла, но и ваш комфорт и безопасность.

В одной из предыдущих статей мы уже рассматривали 5 самых дешевых вездеходов-амфибий на шинах сверхнизкого давления. Продолжим эту тему, но сегодня рассмотрим 5 серийно выпускаемых гусеничных плавающих вездеходов стоимостью до 500 тысяч рублей. Именно вездеходов, не мотобуксировщиков и не снегоходов, хоть их, при желании, тоже можно использовать как вездеходы. В большинстве своем это мини вездеходы с маломощными китайскими двигателями, преимущественно Lifan. Итак, начнем.

Если не хочется читать, можете посмотреть следующее видео, которое по содержанию повторяет статью:

«ВЕЗДЕХОДНЫЕ» ЛОДОЧНЫЕ МОТОРЫ: НЕОЖИДАННОЕ ПРОДОЛЖЕНИЕ

В «М-К» № 10 — 12 за 2022 год была опубликована серия статей о самодельных «вездеходных» ПЛМ. На правах автора я подарил журналы с этими материалами коллеге-самодельщику Алексею Овчинникову, а он в качестве ответного презента извлек из запасников своего гаража «ногу» от 4-сильного американского моторчика Evinrude 4506А с косым «болотоходным» редуктором. Ну и у меня, конечно же, возникло острое желание испытать «новинку» в деле…

«ЛЕГКАЯ ПАРОЧКА»

Очень интересным оказалось углубиться в историю этой конструкции. В 1952 году американская корпорация ОМС, выпускавшая лодочные моторы под марками «Evinrude» и «Johnson», начала продажи нового 3-сильного ПЛМ Evinrude/ Johnson «Lightwin». Он имел рабочий объем всего 86 см3, но при этом был двухцилиндровым, что обеспечивало отличную уравновешенность и устойчивую работу, как на максимальных, так и на минимальных оборотах. Масса «движка» также была очень небольшой для своей мощности — 30 фунтов, то есть всего 13,6 кг. Эти две особенности и нашли отражение в его наименовании, в вольном переводе — «легкая парочка». Но была у «Лайтвина» и еще одна «изюминка», отличающая его от всех конкурентов. Он мог оснащаться специальным «болотоходным» косым редуктором. Корпус редуктора и антикавитационная плита были узкими и заостренными, что позволяло им свободно проходить через заросли водной растительности. «Шпора» редуктора имела снизу небольшую «лыжу», так что ПЛМ мог буквально «волочиться» по дну на малой скорости. Способствовал этому и двух- или трехлопастный гребной винт, имеющий саблевидную форму лопастей, который не наматывал на себя траву.

Основное внимание в рекламе мотора Johnson «Sea-Horse 3» от фирмы ОНС (1952 год) обращено именно на его «болотоходные» возможности. Три рисунка демонстрируют работу косого редуктора в траве и на мелководье
«Lightwin» выпускался с 1952 по 1967 годы в трех поколениях, отличавшихся преимущественно внешним оформлением. Впрочем, в третьей версии появилась еще одна уникальная новинка — складная «нога», подобная той, которая была позднее у советского «Спутника». А с 1967 года и до конца существования фирмы ОМС производился более форсированный, но в сущности тот же моторчик с мощностью, увеличенной до 4 л.с. Его редуктор же за все это время не претерпел вообще никаких изменений. Мой «Эвинруд» был выпущен, как следует из заводской таблички, в 1974 году на европейском филиале в городе Брюгге.

ПОСТРОЙКА «ГИБРИДА»

Получив от товарища такой царский подарок, я первым делом разобрал редуктор, чтобы убедиться в его работоспособности, залить свежее масло и удалить ненужную для мотора воздушного охлаждения, который я собирался установить, помпу подачи воды. Конструкция редуктора оказалась весьма необычной и в то же время предельно простой. Нет ни одного подшипника качения: валы диаметром всего 11 мм вращаются в длинных бронзовых втулках, причем втулка гребного вала может легко сниматься вместе с манжетным уплотнением. Обычно редуктор лодочного мотора имеет вал ведущей шестерни, который соединяется с вертикальным валом шлицевым или иным соединением. Здесь вала ведущей шестерни как такового нет. Вертикальный вал двигателя входит непосредственно во втулку редуктора, и бронзовая ведущая шестерня садится прямо на его шлицы.

Несмотря на малую мощность мотора, конические шестерни имеют круговые зубья, что обеспечивает бесшумную работу редуктора.

Передаточное отношение редуктора 17:28 (≈ 0,61). Любопытно, что похожую конструкцию с валами на подшипниках скольжения имел советский ПЛМ «Прибой», создатели которого, как известно, вдохновлялись 5-сильным «Джонсоном».

«Нога» мотора со снятым редуктором и установленной переходной плитой, сделанной из алюминиевой сковороды с тефлоновым покрытием. Слева — выемка для сливной пробки масляного картера

Переходная муфта от хвостовика коленчатого вала двигателя к вертикальному валу ПЛМ выполнена с использованием длинной инструментальной головки «на 10». Для этого пришлось обрезать верхний конец вертикального вала со шлицами и сделать на нем шестигранник. При этом головка устанавливалась на вал с прогревом, чтобы обеспечить плотную посадку с натягом. Необходимый для компенсации возможной несоосности валов люфт остается в верхней части инструментальной головки. Подробности конструкции переходной муфты показаны на чертеже. В цепочке, передающей крутящий момент, инструментальная головка — самое слабое звено, поэтому всегда нужно иметь с собой запасную.
Гибрид «Эвинруд-Лифан» с винтом тайского типа готов к стендовым испытаниям
Переход «коленчатый вал ДВС — вертикальный вал ПЛМ» можно сделать и проще, если обрезать шлицевую законцовку вертикального вала, нарезать на нем дюймовую резьбу и ввернуть вал непосредственно во внутреннюю резьбу коленвала. Однако мне такой вариант нравится меньше из-за особенностей конструкции редуктора «Эвинруда», когда ведущая шестерня «сидит» непосредственно на вертикальном валу. Тогда все вибрации, вызванные несоосностью валов, будут передаваться на втулки и шестерни редуктора.

Управление мотором выполнено по типу «Салюта», но с более удобным раздвижным румпелем и с кнопкой «Стоп» в торце рукоятки. Для откидывания мотора установлена скоба-рукоятка, сделанная из подножки мотоблока «Салют».

ВИНТЫ-«БОЛОТОХОДЫ»

К сожалению, попавший ко мне в руки редуктор не имел гребного винта. На подобные «Эвинруды» устанавливались двухлопастный «болотоходный» винт левого вращения с диаметром 6% дюйма (158,75 мм) и шагом 6 дюймов (152 мм), или трехлопастный винт того же диаметра с шагом 5½ дюйма (140 мм). Если есть средства, то можно заказать такой винт в США. Но это не наш метод… В России найдутся и другие подобные винты, причем значительно более дешевые.

Во-первых, это алюминиевые винты тайского производства типа «Лонгтэйл» (см. «М-К» № 11-2018). Диаметр винта для мотора мощностью 6-9 л.с. составляет 614 дюйма (165 мм). Шаг остается неизвестным и не поддается точному измерению из-за очень большой вогнутости профиля лопасти. Масса винта всего 100 г. В целом, это изделие отличается неплохим качеством отливки и очень напоминает винт от старого советского мотора «Стрела» (см. «М-К» № 7-2018).

Конструкция Юрия из Петрозаводска: двигатель — Honda GCV160, переходная плита сделана из легкоатлетического диска, винт-«родной» Evinrude
Во-вторых, это винты из нержавеющей стали для американских ПЛМ типа «Go-Divil». Ценник на них совершенно негуманный, однако подмосковная наладила отливку аналогичных винтов для моторов мощностью 6-9 и 15 — 22 л.с. за вполне разумные деньги. Первый из них имеет диаметр 7 дюймов (178 мм) и шаг 5 дюймов (127 мм). Масса стального винта, конечно, значительно выше, чем алюминиевого, и составляет 530 г. При этом производитель утверждает, что отечественная нержавеющая сталь 12Х18Н10Т прочнее американской. Должен сказать, правда, что качество отливки мне понравилось меньше, чем у тайцев. Винт сильно неуравновешен и требует доработки напильником.

Оба «болотоходных» винта — тайский и российско-американский — рассчитаны на резьбовую посадку (диаметр резьбы 18 мм, шаг 2,5 мм). Конструкция переходного узла для установки винта на гребном валу диаметром 11 мм показана на чертеже. Переходная втулка выполнена из просверленного вдоль нержавеющего болта М18х65 со срезанной головкой.

АЛЬТЕРНАТИВНЫЙ ВАРИАНТ

Сухая масса получившегося американо-китайского гибрида «Evinrude-Lifan» составила 17,5 кг со стальным винтом и 17,0 кг с алюминиевым, что для четырехтактного 5-сильного ПЛМ совсем неплохо. Из интернета мне известна только одна аналогичная конструкция на точно такой же «ноге» от Evinrude. В качестве мотоголовки на ней установлен двигатель Honda GCV160 рабочим объемом 160 см3 и мощностью 5,5 л.с. Автор — Юрий из Петрозаводска — использовал в качестве заготовки для переходной плиты не традиционную сковороду, а легкоатлетический диск для метания. Переходная муфта выполнена проще, чем у меня, — с резьбой на вертикальном валу. Винт используется «родной» — Evinrude. Надо о заметно легче «Лифана» аналогичной мощности, поэтому и моторчик у Юрия получился еще легче — всего 13 кг.

ХОДОВЫЕ ИСПЫТАНИЯ

Испытания «болотохода» проводились в Тверской области на маленькой лесной речке Червонке — притоке волжской Медведицы. И проходимость этой конструкции по заросшему водоему превзошла все мои ожидания! Полчаса мне пришлось буквально «утюжить» заросли кувшинок, пока на винт намоталась первая травинка.
Знаменитый косой редуктор Evinrude с установленным стальным «болотоходным» винтом

Придется мне пересмотреть итоги сравнительных испытаний «вездеходных» ПЛМ, приведенные в предыдущей статье (см. «М-К» № 12-2018). Можно констатировать, что мотор с косым «болотоходным» редуктором практически ни в чем не уступает обычному, но имеет значительно более высокую проходимость по мелководным и заросшим водоемам, претендуя на первое место в данном рейтинге.

Непонятным для меня остается только одно: почему ПЛМ с таким редуктором, как и со складной «ногой», не выпускаются в наше время, ведь марка «Evinrude» существует и сейчас? Правда, теперь она принадлежит не американской фирме ОМС, а канадскому концерну BRP (Bombardier Recreational Products). Возможно, этому препятствуют какие-то патентные ограничения, а может быть, просто вся старая линейка моторов Evinrude/Johnson похоронена новыми владельцами и забыта…

Григорий ДЬЯКОНОВ

Рекомендуем почитать

• КОМПАКТНАЯ И УДОБНАЯ Год назад а подборке материалов, посвященной мебели для грудного ребенка, рассказывалось о столе-тумбочке, в котором одновременно размещается все «приданое» малыша. Занимая минимум…
• ДЕРЕВЯННЫЕ РУЧКИ ДЛЯ ПИСЬМА Ежедневно мы пользуемся огромным количеством вещей и уже практически перестали их замечать. Но оказывается в производстве незначительных на первый взгляд вещей кроется масса…

Болотоход без названия

Для охоты и рыбалки отлично подходит полноприводный болотоход. Можно сказать, что 80% самодельных вездеходов строятся для выездов именно на охоту или рыбалку. Полноприводный болотоход хоть и очень миниатюрен, но с легкостью преодолевает болотную местность. Благодаря спаренным КАМАЗовским камерам и протектору, который изготовлен из обрезков труб.

В качестве основы колесного диска использовался жигулевский, который хорошо подходил под нужный размер. Самодельный вездеход на максимальной скорости 50 километров в час очень хорошо управляем. Болотоход весит порядка 250 килограмм, что не препятствует хорошей проходимости по болотной местности. Для того чтобы собрать узел перелома, самодельщики использовали трубы, втулку, которую выточили под развертку на токарном станке, и рулевые сошки. Конечно, все это качественно сваривали несколько часов, а то и дней.

Шины низкого давления своими руками

Как и любое колесо, пневматик низкого давления конструктивно состоит из ступицы, монолитного или разъемного диска (или спиц) и шины. Давайте рассмотрим некоторые виды самодельных колес и способы их изготовления.

Самую простую конструкцию имеет пневматик с двумя дисками. Согласно заранее сделанных расчетов вытачивается ступица (если это ведущий элемент, то с посадочным местом под ось, если колесо не является ведущим, то делается посадочное место под подшипники). На ступице так же протачиваются фланцы для крепления дисков. Далее необходимо вырезать два диска из листового металла. Любители часто используют тонкую листовую сталь (1 – 3 мм), либо сплавы на основе алюминия (Д16-Т, АМГ) и им подобные.

Пример крепления диска колеса низкого давления

После закрепления дисков на ступице, следует соединить их между собой полосами металла, изогнутыми по диаметру поперечного сечения камеры. Число таких полос обычно делают не менее 12. Соединительные полосы делают из того же материала, что и диски. Все соединения деталей движителя делают либо заклепочными, либо болтовыми с элементами контровки.

После сборки основы, на нее одевается камера и крепится к ободу (диску) брезентовыми ремнями с помощью зацепов или винтов. Вместо брезентовых ремней некоторые “самоделкины” используют полосы из тонкой транспортерной ленты. При накачивании шины, камера несколько выпирает в промежутки между крепящими ремнями, образуя тем самым своеобразные грунтозацепы.

Так как “голая” камера подвержена повреждениям об острый лед, камни и другие препятствия, распространена такая мера повышения живучести: самодельные колеса низкого давления обувают в облегченные покрышки.

Самодельная покрышка

Для этого используют либо разрезанную камеру такого же размера, как и основной баллон, либо используют облегченные стандартные покрышки от различной техники.

Пример изготовления облегченной покрышки по методу А. Кокшарова из Карелии

Автор отмечает, что применение данной технологии значительно повышает срок службы самодельных шин, а так же повышает проходимость вездеходов собственного производства.

Колеса

Для начала, следует определить размеры покрышек. Многие берут шины от ЗИЛ-131 или от Оки, у которых снимается верх проволочного корда. Один из винтов перекусывается через прорезанное окошко, проволока убирается по всему периметру. Затем боковина от корда до протектора прорезается на расстоянии около 8 см. Клык подрывают и ножом подрезают края.

Производится это по часовой стрелке, после чего формируется уже протектор. На камере помещается рисунок, чаще всего выбирается елочка, но можно и отойти от этого правила. Рисунок нарезается ножом, угол составляет трапецию.

После чего потребуется усидчивость, т. к. процесс обдирки достаточно долгий. Спешить не стоит, чтобы не загубить весь труд, сделав работу непригодной для использования.

Самодельные болотоходы могут быть не хуже промышленных, если правильно учесть все нюансы. При выборе протектора нужно учесть, что он должен самоочищаться, это актуально при передвижении по заболоченным местностям.

На торфяниках не стоит выбирать чересчур глубокий рельеф, во избежание прорыва поверхностности и потери сцепления. Редкий рисунок подбирается для передвижения по песку и снегу. Диски же, как правило, стандартные. Но многие предпочитают закрепить дополнительные «тазики» на ремни или транспортную ленту.

Самодельный вездеход на гусеницах с чего начать

Чертежи самодельного гусеничного вездехода можно скачать из Интернета, там есть огромный выбор вариантов. А если есть техническое образование и необходимые навыки, можно создать свой уникальный чертеж или изменить некоторые детали из уже имеющегося чертежа. Например, можно поставить более мощный двигатель или расширить габариты техники. Неплохо завести дополнительно тетрадь, в которой можно записывать все необходимые размеры деталей, ведь всего не упомнить.

1 — натяжной каток, 2 — топливный бак, 3 — ветровое стекло, 4 — приборный щиток, 5 — педаль газа, 6 — рычаг тормоза, 7 — ручка переключения передач, 8 — рычаг кик-стартера, 9 — сиденье, 10 — верхний поддерживающий каток, 11 — кожух ленточного тормоза, 12 — кронштейн полуоси, 13 — ведущая звездочка, 14 — карбюратор, 15 — бензонасос, 16 — кожух вентилятора, 17 — полуось, 18 — дифференциал, 19 — двигатель М-62, 20 — ведомый вал, 21 — полуось, 22 — промежуточный вал, 23 — тяга тормоза, 24 — ведущая

Прежде чем начинать сборку любого вездехода, вы должны точно представлять, каким именно он должен быть. А затем переходить к деталям конструкции: подбирать необходимые запчасти: двигатель, коробка передач, ходовая и тормозная системы, трансмиссия, элементы кабины и т.д.

Также необходимо обязательно рассчитать полную, полезную и снаряженную массу агрегата и после этого приступать к распределению массы по осям и определить центр тяжести вездехода в целом и каждого узла.

Гусеничный вездеход:

Самодельный вездеход с ломающейся рамой, это техника, которую можно сконструировать из деталей, которые без дела валяются в гараже. Поэтому просмотрев чертежи, вы с удивлением можете заметить, что почти готовый вездеход у вас уже есть, нужно просто правильно все это вобрать.

Наиболее трудной задачей, является сборка цепочки колес. Гусеницу можно собрать из грунтозацепов. Ленты грунтозацепов можно приварить к отрезкам гнутых швеллеров, к которым собственно и крепятся гусеницы с помощью болтов. Кстати форма грунтозацепов должна полностью повторять профиль покрышки. Катанки должны быть скошены, а все сварочные швы зачищены.

Конечно, у такой системы есть и свои минусы. Овальные грунтозацепы будут пробуксовывать на плотном снегу, и скользить на льду. Но как преимущество данной системы можно отметить легкость управления по сравнению с прямыми грунтозацепами, особенно на поворотах.

Но если вы достойно справились с задачей и создали свой самодельный гусеничный вездеход – выложите видео и рекомендации, по созданию, возможно и ваши советы, кому-то будут полезны.

Рекомендации

Если вы учитываете все правила изготовления данного транспортного средства, у вас не возникнет особых сложностей с процессом. Для облегчения и ускорения сборки, а также для увеличения срока эксплуатации будущего агрегата стоит придерживаться некоторых рекомендаций.

1. Каждый раз при длительном контакте с водой необходимо дать изделию просохнуть. Поэтому не стоит сразу загонять его в гараж, необходимо чтобы ваш болотоход провёл некоторое время на улице.
2. Не стоит использовать некачественные гусеницы, если вы ограничены в финансах, поскольку так вы рискуете сделать средство передвижения небезопасным для себя.
3. Поскольку болотоход является всё же довольно необычным агрегатом, и не у каждого есть опыт обращения с ним, рекомендуется на начальных этапах эксплуатации использовать защитную экипировку.
4. Не менее важно учитывать и то, что ваше тело нуждается в защите не только в процессе эксплуатации, но и во время сооружения. Особенно это касается защиты зрения во время сварки.
5. Процесс изготовления весьма трудоёмок, поэтому не стоит ждать финального результата уже через неделю. Не стоит торопиться и в процессе сооружения конструкции, поскольку так вы повышаете вероятность ошибок. Лучше всего приступать к работе с максимально расчётливым подходом, учитывающим все риски и человеческий фактор.
6. Так как болотоход является своеобразной альтернативой автомобиля, следует ухаживать за ним, содержать в чистоте и позаботиться о своевременном топливном оснащении.

Вездеход своими руками преимущества

Конечно, можно и купить самодельный вездеход, есть даже специальные сервисы, которые осуществляют продажу самодельных вездеходов, но сделанный своими руками, он будет дороже и роднее, и к тому же вы точно будете знать, какие детали для самодельного вездехода вы использовали, чтобы в случае поломки быстро все можно было заменить.

Кроме того, собирая свой собственный вездеход, вы же не будете ставить детали, которые через месяц эксплуатации потребуется заменить.

Да и к тому же собранный своими руками вездеход вы можете сделать под свои запросы, например, установить дополнительный вентилятор или вращающееся сидение.
