Горят не все светодиоды в прожекторе. Ремонт светодиодных прожекторов, запчасти к светодиодным прожекторам. Что делать, если мощность светодиодного модуля неизвестна

Светодиодные прожекторы являются тем вариантом осветительного оборудования, которое сочетает в себе высокую эффективность и экономичность работы. Несмотря на большой эксплуатационный ресурс, они тоже выходят из строя, и их владельцам приходится обращаться в ремонтные мастерские. Однако далеко не все неисправности настолько сложны, чтобы нельзя было провести ремонт светодиодного прожектора своими руками. Давайте рассмотрим причины поломок, способы диагностики и критерии, по которым можно узнать, возможен ли самостоятельный ремонт.

Устройство светодиодного прожектора и типовые неисправности

ЛЕД-прожектор (LED) представляет собой яркий осветительный прибор, состоящий из:

• светодиода, излучающего свет;
• драйвера, управляющего работой устройства;
• корпуса;
• рассеивателя, увеличивающего КПД прибора;
• линзы, определяющей форму, цвет и другие параметры светового потока.

Наиболее распространёнными неисправностями в прожекторе являются выход драйвера из строя или перегорание светодиодов. Последние сильно теряют яркость или сгорают из-за того, что тепловая энергия, которую они вырабатывают, плохо отводится в атмосферу. Такая проблема характерна для бюджетных производителей, которые экономят на радиаторах.

Сгорание или нестабильная работа драйвера – это проблема, характерная для прожекторов китайского производства, в которых производители тоже экономят буквально на всём. Тем не менее, использование этой продукции может быть выгодным, если вы умеете приводить электронику в порядок. Китайские прожекторы стоят очень дёшево и хорошо работают после восстановления драйвера.

Замена блока питания

В числе распространенных неисправностей в некоторых моделях светодиодных ламп можно выделить блок питания, в котором сгорает конденсатор или резистор. Попытки оценить работоспособность данного элемента измерительными приборами, как правило, не дают ожидаемого результат, поскольку неполадка обнаруживается только при условии подключения к сети.

Так или иначе, единственным способом устранения дефекта будет замена блока, поскольку ремонт светодиодных ламп может потребовать полного анализа платы на предмет неисправностей, что затруднительно без специального оборудования.

Важно учесть, что в магазинах электротоваров их обычно нет, поэтому сразу следует направляться в точки продажи радиоэлектроники и спрашивать блок питания для Led-светильников на 5W. Далее следует несколько простых манипуляций с демонтажем старого и установкой нового компонента.

Прожектор перестал гореть – как починить?

Прежде всего, в данной ситуации следует проверить, поступает ли на драйвер устройства питание с напряжением 220 В. Если с этим все в порядке, следует сначала провести диагностику и ремонт драйвера. Его можно проверить и без подключения светодиода, подав на вход электрический ток. Если устройство работает правильно, то измерение на выходе мультиметром должно показать постоянное напряжение, которое будет чуть выше номинального предела. Например, для драйвера с выходным напряжением 28-38 вольт при работе вхолостую мультиметр покажет ~40 вольт. Это объясняется тем, что увеличение сопротивления нагрузки (из-за холостой работы) ведёт к увеличению напряжения.

Правда, этот способ помогает точно проверить не все драйверы. Есть блоки, которые в исправном состоянии либо будут выдавать нелогичные данные, либо вовсе не запустятся. В такой ситуации проверить устройство поможет нагрузочный резистор, имитирующий потребление светодиода. Подбирать его нужно в соответствии с характеристиками драйвера. Например, при выходном постоянном токе 23-35V 600 mA сопротивление резистора должно быть в пределах от 23/0.6 = 38 Ом до 35/0.6=58 Ом.

Если выходное напряжение при подключённом нагрузочном резисторе соответствует нормативам, драйвер работает правильно.

Простейшим способом отремонтировать светодиодный прожектор при вышедшем из строя драйвере является замена этого компонента. Приобрести подходящую модель можно не только в специализированных магазинах, но и в интернете. Например, большое разнообразие запчастей предлагает Aliexpress, хотя там нужно быть очень внимательным, чтобы выбрать качественный товар (иногда даже сами продавцы плохо разбираются в вопросе). Иногда подходящие драйверы можно найти у мастеров, которые профессионально занимаются ремонтом прожекторов. А если светодиодный прожектор был сделан из диодов своими руками, то разобраться в его устройстве и устранить проблему будет ещё проще, чем покупать или собирать новый.

Как подбирать драйвер, если неизвестна мощность светодиодного модуля

У многих любителей возникают ситуации, когда необходимо работать с прожектором, мощность, ток и напряжение светодиодного чипа в котором неизвестны. Соответственно, в такой ситуации сложнее подобрать замену и драйвер.

Здесь необходимо посчитать количество диодов в матрице светодиода и сложить их показатели. В таких светодиодных модулях используются диоды с напряжением 3 В, током 300-330 мА и мощностью 1 Вт. Соответственно, общее напряжение матрицы составляет 27 В с силой тока 300 мА (при последовательном подключении). Соответственно, для работы необходим драйвер с выходным напряжением 20-36 В.

Приведём пример с более сложной матрицей, которая состоит из двух параллельно подключённых рядов диодов. Каждый ряд имеет напряжение приблизительно 30 В с током 300 мА. Из-за параллельного подключения драйвер должен иметь выходные показатели 30 вольт и 600 мА.

Вероятные причины поломки и способы их устранения

Токоограничивающий конденсатор

Итак, прежде всего, необходимо определить причину неисправности вашего устройства. Если прожектор включается, но во включенном состоянии не горит равномерно, а мерцает и мигает – вероятно вышел из строя токоограничивающий конденсатор С1. Многие китайские производители грешат тем, что пытаясь добиться максимальной яркости от не самого мощного прожектора, используют токоограничивающий конденсатор, не подходящий по параметрам к драйверу. Токоограничивающий конденсатор на 400 Вольт номинального рабочего напряжения вполне подойдет.

Блок питания

Еще одной распространённой причиной может быть выход из строя блока питания. Вариантов выхода из ситуации два – обратиться в магазин электроники, где вам помогут подобрать подходящий блок питания (его характеристики указаны на нём, потому, желательно разобрать прожектор и прихватить блок с собой), либо подобрать блок питания (может подойти от сканера или принтера).

Второй вариант возможен, конечно, только если у вас вдруг завалялась ненужная и нерабочая оргтехника, которая может послужить донором блока питания. Сверьте блоки питания, чтобы они были схожи по параметрам. Точное совпадение не обязательно, но параметры не должны сильно расходиться. Как и говорилось ранее, при наличии навыков использования инструментов и понимания в вопросах электроники – вы легко сможете поменять блок питания самостоятельно.

Драйвер

Если в ремонте нуждается маломощный прожектор, вполне вероятно, что он может не иметь своего блока питания, а функцию изменения токов в нем выполняет светодиодный драйвер. Поскольку светодиод не может питаться напрямую от сети, нуждаясь в переменном токе, отличающемся от того, что может предложить ему сеть, в устройстве прожектора задействуется драйвер, учитывающий разброс характеристик светодиода в зависимости от рабочей температуры и времени, корректируя на выходе ток, подающийся на светодиод. Именно этот драйвер может выйти из строя.

Для его замены необходимо будет разобрать светодиодный прожектор и выяснить маркировку драйвера, чтобы купить или заказать замену. Если вы уверенный пользователь электроинструмента – можно найти вышедший из строя элемент драйвера и выпаять его и заменить. Если вы ремонтируете светодиодный прожектор, собранный своими руками, скорее всего вам будет достаточно легко найти проблему в драйвере или же найти аналогичный драйвер и произвести замену. Это будет однозначно дешевле, чем покупать или собирать новый прожектор с нуля.

Выгорание матрицы

Еще одним вариантом выхода из строя конструкции вашего светодиодного прожектора, помимо неисправности драйвера, блока питания или других мелких элементов, участвующих в процессе преобразования тока, может быть выгорание самой светодиодной матрицы. В случае выхода из строя самого светодиода, необходимо найти и приобрести аналогичный по характеристикам диод. После разбора прожектора, нужно будет аккуратно деинсталлировать сгоревшую матрицу, открутив четыре винтика крепления и отпаяв токопроводящие элементы. Затем нужно будет равномерно и аккуратно нанести слой термопасты на новый диод, припаять токоподводящие элементы и аккуратно прикрутить матрицу. Нужно учесть, что форма матрицы должна оставаться нетронутой, то есть желательно использовать те же винтики, что были использованы изначально. Они не должны иметь головки конической формы, так как при использовании таковых, если вы закрутите их с чуть большим усилием, они могут повредить матрицу, и вся ваша работа будет насмарку.

Устраняем мигание LED-прожектора

С проблемой рано или поздно сталкивается каждый владелец светодиодного прожектора. Причиной такого поведения может быть неправильная работа электронных компонентов или потеря работоспособности светодиодов. В данном разделе мы рассматриваем, каким образом отремонтировать светодиодный прожектор с мощностью в 10 Вт. Такая мощность встречается чаще всего, а общая конструкция приборов схожа, поэтому решение проблемы универсально.

Светодиод представляет собой матрицу из 9 кристаллов, каждый из которых имеет мощность в 1 Вт. Эти кристаллы соединены в три последовательные схемы и залиты люминофором – веществом, преобразующим получаемую энергию в свет. Светодиод на 10 Вт состоит из трёх линеек кристаллов, которые параллельно подключаются к питанию, идущему от драйвера.

Перегорание одного из кристаллов в светодиоде приведёт к миганию во время работы. Характер мигания может быть как периодическим, с равными паузами, так и хаотическим. По разным причинам сгорание матрицы может вести к полному отключению светодиодного элемента, либо к отказу одной-двух линеек кристаллов.

Почему матрица мигает или не светится при перегорании

Кристаллы, залитые люминофором, соединяются между собой подводами, которые в случае с продукцией высокого качества делаются из золота, а в бюджетных приборах – из меди. Слишком сильное нагревание матрицы и соединительных контактов приводит к тому, что эти нити отслаиваются от кристаллов. Поэтому вся матрица или часть её отключается. После остывания нить возвращается в исходное положение и работа возобновляется. После повторного нагрева до критической отметки контакт снова прерывается и матрица гаснет. Этот цикл в процессе работы продолжается бесконечно, а для наблюдателя выглядит как мигание лампы. Полный выход светодиода из строя происходит, когда одна из нитей перегревается настолько, что отпадает от кристалла.

Зная о таком поведении, можно проверять состояние матрицы диодных прожекторов своими руками. Для этого нужно вооружиться не слишком острым предметом и нажать на те места матрицы, в которых проходят соединительные нити. Конечно, прожектор в это время должен быть включённым. Если при надавливании на один из путей прибор загорается, проблема найдена. В данном случае остаётся правильно заменить испорченный чип.

Важная информация! Матрицу, у которой перегорела хотя бы одна линейка кристаллов, следует незамедлительно менять. Оставшиеся осветительные элементы потеряют эффективность и быстро выйдут из строя.

Это происходит, потому что кристаллы соединяются в матрице параллельно-последовательно, а питание от драйвера подаётся в виде постоянного тока. Поэтому после выгорания одной линейки, две оставшиеся получают силу тока в 1,5 раза больше номинальной. Работа под повышенной нагрузкой приводит к ещё большему нагреванию матрицы и быстрому сгоранию других нитей.

Ремонтируем матрицу

Замена светодиода при перегорании кристаллов на матрице не является чрезмерно сложной процедурой. После приобретения аналогичного по характеристикам компонента и специальной термопасты, необходимой для монтажа, нужно:

1. Разобрать корпус прожектора, открутив крепёжные болты на корпусе.
2. Снять линзу или стекло.
3. Демонтировать рассеиватель.
4. Открутить крепёжные винтики матрицы и аккуратно отпаять токопроводящие выводы. Для этого лучше всего подойдёт бесконтактная паяльная станция с термофеном.
5. Смазать новый светодиод термопастой.
6. Припаять контактные выводы светодиода и закрутить обратно крепёж.

При подключении светодиода крайне важно соблюсти полярность выводов. Опытные монтажники также рекомендуют при замене светодиода в недорогих китайских прожекторах заменить проводки. Производители, как правило, используют материал с минимальным сечением, что не совсем надёжно. При этом лучше использовать термоусадочные трубки. Они сохраняют изоляционные свойства даже под действием тепла, исходящего от диода.

Прожектор купил давно, но в силу разных причин дописать обзор руки дошли только сейчас. Под катом — полная разборка и пересборка в настольную лампу (потому как в настоящее время его использование по прямому назначению несколько неактуально) и небольшая лабораторная работа.

Фабричная упаковка прожектора — белая картонная коробка размером 240х185х60 мм.

Размер самого прожектора по фронтальной рамке — 223х183 мм, крепёжная скоба добавляет в длину ещё около 5 мм.

С обратной стороны на корпусе имеется десяток рёбер. Толщина корпуса — 40 мм по оребрению и 45 мм по крепёжной скобе. В ней предусмотрены три отверстия для закрепления прожектора на окружающих предметах: одно круглое диаметром 11 мм и два вытянутой формы шириной 8 мм и длиной 25 мм, позволяющие располагать точки крепления на расстояниях от 40 до 58 мм от центра круглого отверстия и от 80 до 116 мм друг от друга. Ввод кабеля питания в корпус выполнен через сальник.

Фронтальная рамка крепится четырьмя винтами М4х12 с потайной головкой и после их удаления легко снимается. Под ней находится минеральное стекло толщиной 4 мм в форме прямоугольника размерами 218х179 мм со срезанными углами.

Под ним находится силиконовая прокладка по всему периметру корпуса, выполненного литьём из силумина. Рефлектор отштампован из алюминиевой фольги и гнётся чуть ли не от косого взгляда.

Если его аккуратно снять и отложить в сторону, то открывается вид на внутренности прожектора — светодиодную матрицу и драйвер.

На матрице отсутствует маркировка, позволяющая её идентифицировать. Зато под ней есть термопаста.

А вот на драйвере отсутствует вообще любая маркировка. Зато он настолько на совесть приклеен к корпусу термоклеем, что отклеить его удалось, только искорёжив металлическую оболочку.

Внутри драйвер залит компаундом для защиты от влаги. Компаунд мягкий, поэтому берём в руки скальпель и потрошим драйвер до конца.

Вот так выглядит внутренний мир безымянного светодиодного драйвера. Он реализован на микросхеме в корпусе DIP-8 от , рассчитанной на питание 16-ваттной LED матрицы.

Так как применение изделия по прямому назначению откладывается, то я решил временно пересобрать его в настольную лампу. В подвале нашлось вот такое изделие.

Оно тоже было распотрошено.

А потом перекрашено эмалями МЛ-165 «молотковая чёрная» снаружи и ПФ-115 «белая» внутри.

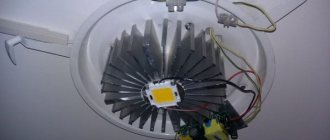

Для отвода тепла от светодиодной матрицы применён радиатор от кулера под Socket 462. Часть рёбер с него срезана, так как когда-то из него начинали делать водоблок.

Для крепления радиатора в абажуре вырезан диск из алюминиевого листа.

Дальнейшая разметка диска.

Собранный диск.

Напряжение на матрице — 32,5В.

К сожалению, мой ЛБП не способен обеспечить столько на выходе, поэтому для определения реальной мощности лампы воспользуемся платой контроллера от старой АКБ от ноутбука. В её составе имеется мощный низкоомный резистор, который мы применим в качестве шунта.

Падение напряжения на шунте сопротивлением 0,02 Ом — 9,2 мВ. Несложный расчёт показывает, что через шунт протекает ток 0,46 А, соответственно потребляемая матрицей мощность — 14,95 Вт. Из этого можно сделать вывод, что надпись «30W» на стекле в данном случае является неким обозначением модели(ну или просто на сборку привезли не те драйверы). Пантографы. Из них можно выбрать тот, который получше.

Его основание содержит в себе электронный балласт ЭПРА-220-11.

Для продолжения сборки его придётся удалить и замкнуть входные провода с выходными.

Лампа-франкенштейн в сборе.

Планирую купить +4 Добавить в избранное Обзор понравился +51 +76

Светодиодные прожектора пользуются большим спросом у потребителей для освещения витрин, фасадов магазинов, дворов в частных домах и других объектов. Они долговечны, имеют хорошую интенсивность света и потребляют намного меньше энергии по сравнению с обычными лампами накаливания.

Но любая техника имеет определенный ресурс работы и не гарантирована от поломок, поэтому требует ремонта. Исправлять неисправности всегда дешевле самостоятельно, чем обращаться в мастерские к специалистам. Рассмотрим несложный ремонт некоторых неисправностей на светодиодных прожекторах, но прежде чем описывать процесс ремонта, надо изучить какие бывают конструкции прожекторов и принцип их работы.

Основные выводы

Починить LED-прожектор может не каждый. Для выполнения ремонта требуются:

• знания в электротехнике;
• умение читать схемы;
• навыки обращения с мультиметром и паяльником.

Мы рассмотрели, как проверить элементы, а пайка требует сосредоточенности и терпения. Ремонт своими руками целесообразно проводить, если по каким-то причинам невозможно купить новый прибор или восстановление позволяет сэкономить. Специалисты утверждают, что купить запчасти в среднем до 50% дешевле, чем приобрести новый прожектор. Исключение составляют ситуации, при которых требуется замена модуля светодиодов.

Предыдущая

ПрожекторыСветодиодный прожектор на солнечных батареях: бесплатное освещение для улицы

Следующая

ПрожекторыКак выбрать светодиодный прожектор с датчиком движения

Работа светодиодного прожектора

Напряжение от источника питания подается на электронную плату, преобразованный ток подается на светодиодный элемент, который излучает потоки света. Конструкции прожекторов могут быть различны, но все они имеют общие элементы:

• Источник питания;
• Электронную плату преобразования тока и напряжения;
• Драйвера управления режимами работы;
• Теплоотводящий радиатор;
• Оптические элементы, линзы, зеркала, встроенные в корпус;
• Клеммы для подключения проводов и приспособления для крепления корпуса.

Прожектора имеют светодиоды различного размера и мощности, но принцип работы и признаки неисправности имеют общие.

Чиним LED лампочку самостоятельно — порядок действий

Поиск поломки похож на визит к врачу – по очереди нужно проверить все органы пациента и поставить диагноз. Потому ремонт светодиодных ламп также имеет свой алгоритм поочередных действий:

Внимание!

Все детали лампы довольно плотно сидят, потому приложите силы так, чтобы деталь отошла от своего прочного ложа, но ничего не было повреждено.

Вот и все хитрости самостоятельного ремонта светодиодных RGB и монохромных ламп. Справиться с этим сможет и подросток, и хозяин, и сильная женщина. Яркого света вашего дому!

Основные причины возникновения неисправностей

Светодиодные матрицы, платы преобразования производители делают надежные, при правильной эксплуатации гарантируют минимальный безаварийный срок до 5 лет. Чаще всего неисправности возникают по следующим причинам:

• Нестабильные характеристики электросети, скачки напряжения и тока, превышающие величины рабочего режима;
• Кроткое замыкание фазы на корпус прожектора или нейтральный провод;
• Неправильное подключение;

В результате этих нарушений может выйти из строя электронная плата, на которой запрограммированы драйвера управления прожектором, преобразователи напряжения и тока, питающие кристаллическую структуру матрицы со светодиодами.

Светодиодная матрица в прожекторах может состоять из нескольких десятков элементов. При разрушении структуры 3-5 кристаллов в матрице прожектор может функционировать, но при большем количестве неисправных элементов происходят необратимые процессы нарушения режима работы и сгорают все кристаллы. В этом случае требуется полная замена матрицы.

Признаки неисправности

Самый явный признак неисправности – прожектор не горит при включении напряжения. Также ненормальными режимами работы осветительного прибора считаются:

• пониженная яркость свечения;
• мерцание;
• видимое отсутствие свечения у одного или нескольких элементов;
• изменение цвета излучения.

Во всех этих случаях прожектор можно попытаться отремонтировать.

Осторожно! Если LED-светильник имеет видимые признаки перегрева, оплавление изоляции кабеля, искрение, он должен быть немедленно отключен от питающего напряжения 220 В.

Причины поломки

Причины поломки LED – оборудования могут быть разными:

1. Механические повреждения, вызванные вмешательствами извне (вандализм, случайные воздействия механизмов и т.п.).
2. Естественное старение и выход из строя комплектующих. Этого не избежать в любом случае, но причинами снижения срока службы могут быть:

• применение производителем некачественных материалов, разрушающихся за короткий срок (клеммников, проводов, термопасты и т.д.);
• применение некачественных электронных компонентов (светодиодов и элементов драйвера);
• использование комплектующих, не соответствующих условиям эксплуатации в целях удешевления (провода меньшего сечения, клеммники, не рассчитанные на номинальную нагрузку и т.д.);
• применение схемных решений, удешевляющих продукцию, но отрицательно сказывающихся на надежности (отсутствие защиты от перегрузки и т.п.);
• нарушение технологии производства (крепление матрицы на меньшее количество винтов с сопутствующим уменьшением эффективности теплоотвода).

При ремонте надо постараться выявить не только неисправный элемент, но и понять причину выхода его из строя. По возможности надо доработать схему и конструкцию (заменить провода, клеммники, применить более качественные комплектующие и т.д.). В этом случае повышаются шансы на то, что прибор после ремонта проработает дольше.

Рекомендуем к просмотру:

Диагностика неисправности на светодиодном прожекторе

Рассмотрим определение неисправности на прожекторе, который пользуется у потребителей наибольшим спросом, прямоугольной формы с матрицей из 9 диодов, мощностью 10 Вт. Одна из моделей этой серии прожектор Volpe 10Вт и световым потоком в 750 Люмен.

Независимо от марки прожектора диагностика начинается с визуального осмотра:

• Проверяется целостность проводки от источника питания, отсутствие обрывов, горелой изоляции и перегибов кабеля, где может быть скрытый под изоляционным слоем разрыв токопроводящей жилы;
• Осматривается корпус прожектора и светодиодная матрица, на предмет отсутствия деформации, трещин и сколов;
• При полном отсутствии свечения в первую очередь надо открутить заднюю крышку корпуса и проверить напряжение на входе и выходе электронной платы преобразователя. На входе должно быть 220В переменного тока, если напряжения нет, то причина не в прожекторе, а вцепи его питания, измерения можно проводить обычным мультиметром. На выходных клеммах 12В постоянного тока.

• При отсутствии напряжения на выходе неисправность следует искать на плате преобразователя напряжения. Осмотрите плату на отсутствие окислившихся контактов, трещин олова в местах пайки и выгоревших деталей;
• Если во всех перечисленных пунктах признаков неисправности нет, остается последний элемент, это светодиодная матрица.

Если сгорел светодиод

Если блок питания работает нормально, то есть смысл поискать проблему среди светодиодов. Перед тем как выполнить ремонт светодиодных путем замены нерабочих элементов, следует проверить, какой именно диод требует обновления. Для этого надо воспользоваться батарейкой на 9 В и с помощью резистора (сопротивление 1 кОм) по одному проверить все диоды.

Когда дефект обнаружится, нужно замкнуть его выходы. Как правило, в соединение источников выполняется по принципу цепочки, поэтому замыкание одного из них не приведет к утрате функции другими элементами — возможно, их свет будет еще ярче. На этом этапе ремонт светодиодных ламп своими руками невозможен без паяльника. Все старые диоды выпаиваются, после чего плата переворачивается — далее осуществляется пайка новых элементов к контактным дорожкам.

Ремонт, замена неисправных элементов светодиодных прожекторов

Такие неисправности как обрывы проводов устраняются быстро и не требуют особой квалификации. Наиболее сложным ремонтом является выявление неисправного элемента на печатной плате драйвера, преобразователя напряжения и замена светодиодной матрицы. Поэтому для самостоятельного ремонта надо обладать определенными знаниями и практическими навыками в электротехнике, уметь читать схемы, пользоваться измерительными приборами и паяльником. Если такого опыта нет, лучше обратиться к специалистам.

Самым простым способом является замена неисправных элементов на аналогичные, их можно купить в электротоварах или снять с прожекторов, на которых неисправны другие детали. Собрать из двух, трех неисправных один работающий. Матрица с залитыми компаундным материалом кристаллами светодиодов ремонту не подлежит.

Совет №1 Если в матрице перегорели 2-3 диода из 9 , то не надо ждать когда она выгорит полностью это может пагубно отразится на драйверах, преобразователе напряжения. Меняйте матрицу при первых признаках неисправности.

Этапы сборки прожектора

Порядок создания готового изделия следующий:

1. Подготовить корпус, из старых корпусов удалить все лишнее, чтобы получилась пустая коробка, заднюю часть отделать фольгой.
2. При необходимости высверлить в корпусе дырки для вентилирования (при установке радиатора или кулера).
3. Собрать все светодиоды вместе в одну конструкцию, закрепить их на основании (плате).
4. Подвести к контактам провода, вывести на наружную часть корпуса.
5. Установить готовую конструкцию внутри корпуса, закрепить клеем.
6. Для мощного прожектора поставить радиатор вместе со светодиодной платой (приклеить).
7. Вытащить провода наружу, закрепить герметиком (это позволит исключить попадание влаги и грязи внутрь).

Для подключения в сеть надо заранее подвести провода электропередачи в нужное место

Важно не перепутать полярность проводов, иначе диоды могут сгореть или не будут работать. Обязательно устанавливается драйвер для стабилизации напряжения

Места стыков проводов изолируются гофрой или пластиковым чехлом. Готовую конструкцию закрепляют на улице.

В результате таких действий будет готов самодельный прожектор с направленным освещением и высокой яркостью. Минус в том, что при нестабильном напряжении надежность изделия будет ниже, поскольку скачки могут вызвать перегорание диодов. Исправить такой недочет поможет монтирование двух резисторов с сопротивлением 1 – 2 Ом. Это позволит получить действительно качественную конструкцию не хуже тех, что реализуются в магазине.

Замена матрицы прожектора

• Отвинчиваем переднюю крышку корпуса, которая прижимает стекло;

• Откручиваем винты и извлекаем отражатель;

• Отпаиваем и отвинчиваем неисправную матрицу;

• Припаиваем новую матрицу и собираем прожектор в обратном порядке.

Иногда провода от печатной платы проходят к матрице через отверстия металлической подложки, которая играет роль радиатора для матрицы. В местах перехода они должны быть обязательно заизолированы, особенно плюсовой провод, чтобы не было короткого замыкания на корпус.

Совет №2 При замене матрицы протрите ее подложку и поверхность на которую она прикручивается. Смажьте эти места теплопроводной пастой, только после этого прикручивайте матрицу к корпусу.

При замене матрицы обязательно соблюдайте полярности, красный провод это плюс, синий или черный минус, желто-зеленый на корпус.

Частые проблемы с освещением в домашних условиях невольно требуют самостоятельного устранения неисправности. Согласитесь, приглашать регулярно специалиста, чтобы привести в рабочий вид светодиодный или любой другой тип прибора, довольно неудобно. Чтобы избежать подобного дискомфорта предлагаем вам узнать азы, о том, как производить ремонт светодиодных прожекторов самостоятельно.

Светодиодный прожектор-это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта. Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние.

Внимание!

В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью.

Светодиодный прожектор

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица-это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно!

В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора.

Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора. Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Отремонтировать светодиодную лампочку: пошаговая инструкция | CHIP

Если у вас перегорела LED-лампочка, за которую вы отдали приличные 90-150 рублей, есть шанс, что вы сможете вернуть ее к жизни, причем сделать это совсем не сложно. CHIP расскажет, что для этого понадобится и как выполнить ремонт самостоятельно благодаря нашей пошаговой инструкции.

Светодиодные или LED-лампочки в последнее время получили очень широкое распространение благодаря существенному падению на них цены.

Но это не означает, что производители сумели найти более дешевую технологию изготовления ламп при той же надежности и долговечности.

Как правило, в недорогих устройствах используются упрощенные схемы питания и более дешевые комплектующие. Именно поэтому срок службы таких светодиодных светильников может быть очень короток.

Но, заплатив, к примеру, 90 рублей за LED-лампочку, все же мы рассчитываем, что она прослужит как минимум год. Тем обиднее видеть, как спустя 2-3 месяца после покупки лампа перестает подавать «признаки жизни».

Виной тому, как многие уже догадались, бюджетное оснащение в компонентной части лампочки, в результате чего на светодиоды подается гораздо большее напряжение, чем необходимо и, как следствие, перегорание одного из 8 светодиодов. Т.к.

эти элементы установлены по последовательной схеме, то выход из строя хотя бы одного приводит к выключению и всех остальных.

В отличие от ламп с нитью накаливания и газовой экономной лампы, LED-лампочку можно починить, причем самостоятельно в домашних условиях. CHIP расскажет, как это сделать, не обращаясь к специалистам.

Что потребуется для починки светодиодной лампочки

Ничего сверхъестественного из инструментов приобретать не придется. В каждой семье обычно есть паяльник, желательно, чтобы он был с тонким жалом. Вместе с ним обычно имеется припой и канифоль (либо флюс, содержащий припой), либо кислота для пайки. Также будут нужны и пинцеты — без них никуда.

Кроме этого, для комфортного проведения работ, желательно иметь держатель (третья рука), либо помощника, который придержит плату со светодиодами. Для быстрого разогрева платы со светодиодами мы рекомендуем использовать компактную газовую горелку.

Она позволит быстро отпаять перегоревший светодиод и мгновенно припаять на его место старый. Купить газовую горелку можно в любом магазине табака и стоимость составляет около 350 рублей.

Но, если вы не намерены сильно тратиться, подойдет и турбозажигалка.

И да, после того, как вы почините лампочку, потребуется приклеить на прежнее место ее плафон, а значит нужно запастиcь и супер-клеем (или аналогичным прозрачным клеем для пластика).

Ремонт LED-лампочки: пошаговое руководство

Прежде, чем заняться разбором осветительного прибора отметим, что в большинстве случаев его основание и плафон выполнены из пластика, причем довольно вязкого, что обеспечит вам определенную безопасность при разборке — ничто не разобьется и не треснет. Но осторожность в работе нужно проявлять.

Итак, у вас имеется две вышедшие из строя LED-лампочки одного типа. Обе придется осторожно разобрать.

Снятие плафона с лампочки

Начать следует с отделения плафона от корпуса. Для этого возьмите короткий нож желательно не очень острый, чтобы не сделать лишних надрезов на пластике.

Прилагая небольшие усилия, вставьте кончик в щель между плафоном и корпусом с наклоном к плафону. Пройдитесь так по периметру соединения несколько раз, постепенно углубляясь.

Чтобы не пораниться, можете делать это в х/б перчатках с резиновыми вкраплениями.

Отсоединение контактов от платы со светодиодами

Для того, чтобы было удобней отсоединять провода от платы, ее желательно закрепить в держателе или попросить напарника. У вас в руках будет с одной стороны пинцет, в другой — паяльник.

Извлечение сгоревшего светодиода

Как вы уже заметили, плата размещалась на алюминиевом основании, но надежный тепловой контакт с ним обеспечивала белая термопаста. Ее желательно оставить и на основании и с тыльной стороны светодиодной платы. Зачистить нужно лишь место на тыльной стороне под сгоревшим светодиодом. Его легко определить по черной отметине на желтом теле элемента.

Теперь повторите все предыдущие шаги, но с другой лампочкой-донором, чтобы снять нее рабочий светодиод.

Установка нового светодиода на плату

Еще раз закрепите пластину со светодиодами ремонтируемой лампочки в держателе (или привлеките напарника), так, чтобы было достаточно места для подхода жала паяльника или газовой горелки. Желательно, чтобы плата располагалась горизонтально.

Разместите на контактах платы, где будет установлен новый светодиод капельки флюса с припоем или просто аккуратно намажьте, например, зубочисткой контакты кислотой для пайки. После этого, разместите новый светодиод контактами, расположенными снизу, к соответствующим подготовленным местам на плате.

Важно! При размещении светодиода на плате необходимо учитывать его полярность. Большая площадка контакта — это минус.

Поднесите к тыльной стороне платы пламя горелки на 3-4 с, чуть прижмите светодиод сверху, чтобы он, при расплавлении припоя, надежно припаялся к плате.

Возвращение светодиодной платы на основание и ее подключение

Чтобы вернуть теплопроводный слой на тыльной стороне платы в исходное состояние, аккуратно размажьте пасту с соседних зон пластины. Установите плату на алюминиевое основание, продев в отверстие провода и слегка придавите пластину для плотного контакта.

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом.

Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

1. Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
2. Снимаем стеклянную защиту и рассеиватель света.
3. Отпаиваем светодиодный источник от матрицы.
4. Припаиваем его же к новой работоспособной кристаллической панели.
5. Закрепляем каждый болт, проверяем прожектор мультиметром. Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать!

Перед установкой новой матрицы необходимо соблюсти полярность.

После разбора прожектора можно приступать к ремонту

Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Что нам понадобится для ремонта светодиодных ламп

Никаких сложных инструментов для починки светодиодной лампы не понадобится:

• Паяльник. В приоритете паяльники с тонким жалом.
• Припой и канифоль (также можно использовать флюс или кислоту для пайки, смотря что есть под рукой).
• Пинцет. Так как детали нельзя трогать руками, этот инструмент определённо будет полезен.
• Держатель. Вместо него можно использовать помощника, который будет держать плату канифоли во время пайки.
• Газовая горелка. Благодаря ей можно будет очень быстро отпаять сломанную деталь, а затем припаять новую. Купить её можно в любом табачном магазине. Однако, можно не тратиться на горелку и использовать обычную турбозажигалку.
• «Донор». Это может быть ещё одна сломанная лампочка. Из неё можно будет вынуть нужные детали и поставить в другую лампу. В качестве донора можно использовать светодиодную лампочку, которую уже нельзя починить.
• Суперклей. Он понадобиться после починки что бы приклеить на место плафон.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание!

Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности.

Принцип работы инвертора ламповой подсветки

На рисунке ниже показана принципиальная схема инвертора ламповой подсветки. Подключение ламп в ней выполнено по емкостной схеме, что гарантирует их равномерное свечение в течение длительного времени и позволяет управлять яркостью. Транзисторы Q1, Q2 обеспечивают включение и отключение схемы.

Устройство любого инвертора подсветки можно представить в виде следующих блоки. 1 — подает постоянное напряжение на автогенератор с транзисторными ключами (4), управляющий сигналами ШИМ. Функции блока управления яркостью (2) и ШИМ (3) обычно выполняет всего одна специализированная микросхема. ШИМ осуществляет контроль нагрузки во вторичных цепях и при нерабочих лампах не позволяет автогенератору начать процесс генерации импульсов , тем самым защищая транзисторные ключи и трансформатор.

Необходимый уровень светового потока создают люминесцентные лампы (R) с холодным катодом (CCFL) находящиеся за ЖК матрицей и равномерно освещая ее.

Инвертор ламповой подсветки выполняет следующие задачи:

При включении телевизора с блока питания через две секунды приходит сигнал (уровнем 3-5 вольт, чаще всего 3,3 В)позволяющий выйти из дежурного режима и схема инвертора ламповой подсветки переходит в рабочее состояние. Контроллер обеспечивает «мягкий» пуск, а также защиту от короткого замыкание. Если КЗ продолжается более 1 секунды, то устройство отключается. ШИМ импульсы следуют на преобразователь, состоящий из полу — мостового генератора с самовозбуждением и тем самым разрешают работу DC/DC-преобразователю и на вторичной обмотке трансформатора генерируется высоковольтное напряжение для необходимое для ламп подсветки. Кроме того, малая обмотка выполняет в схеме функцию обратной связи (ОС).

В момент стартового запуска CCFL ламп инвертор подсветки, напряжение DC-DC преобразователя может достигать уровня в 1600 В, а и только потом инвертор перейдет в рабочий режим. Сгоревшая лампа, вздутый конденсатор во вторичной цепи или короткое замыкание вторичной обмотки трансформатора приведет к срыву генерации импульсов.

Диагностика ламповой подсветки ЖК матрицы:

В основном входным напряжением ЖК драйвера светодиодной подсветки является постоянное напряжение номиналом 12 вольт. Выходное же может варьироваться в широком интервале и доходить до уровня 100 вольт и зависит в первую очередь от диагонали ТВ и количества светодиодов применяемых для подсветки экрана.

В современных телевизорах и мониторах в случае неисправности LED драйвера проще всего поставить универсальный LED контроллер, который за 2-5 зеленых фантика, можно заказать из Китая:

Главным признаком проблем в инверторе подсветки LCD телевизора является отсутствие изображения при наличии звука. Хотя возможны и другие менее распространенные варианты:

В ЖК телевизорах с светодиодной подсветкой в инверторе чаще всего сгорают сами диоды. При ремонте можно заменить как всю лент, или проверять каждый в отдельности. Например в нашей телевизионной матрице три полоски светодиодных лент по 7 светодиодов в каждой. Из документации понятно, что их напряжение 70 вольт. Делим его на 21 и получаем 3,3 вольта. Подбираем такой, на мощность 1 ватт и меняем.

Быстрый метод проверки LED – подать отдельное питание на каждую ленту, сходу определив ленту, на которой имеются неисправные светодиоды подсветки, а затем по отдельности можно проверить каждый диод, или заменить всю ленту.

Если все светоизлучающие компоненты инвертора в норме, значит, причина только в LED-драйвере.

Если изображение на экране ЖК монитора или телевизора дёргается или появляются искажения, причина поломки может быть как в неисправности светодиодного драйвера, а также механическом повреждении шлейфов или плохом контакте, обрыве шлейфа. Если при нажатии на дисплей телевизора картинка временно появляется или, исчезает, то, проблема только в контактах или шлейфе и светодиодная подсветка тут ни при делах.

Основной симптом неисправности — при включении телевизора, ест звук, а изображение отсутствует. Телевизор прекрасно реагирует на пульт дистанционного управления и кнопки. Если присмотреться под хорошим внешним источником освещения, то видно, что на матрице имеется изображение. В этом случае практически со 100% вероятностью можно сказать , что неисправен LED драйвер подсветки или сгорел светодиод в последовательной линейке.

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор.

Частые проблемы с освещением в домашних условиях невольно требуют самостоятельного устранения неисправности. Согласитесь, приглашать регулярно специалиста, чтобы привести в рабочий вид светодиодный или любой другой тип прибора, довольно неудобно. Чтобы избежать подобного дискомфорта предлагаем вам узнать азы, о том, как производить ремонт светодиодных прожекторов самостоятельно.

Статья по схемам светодиодных драйверов и их ремонту

Саша, здравствуйте.

Очень хороший у Вас сайт. Хочу поделиться схемами некоторых электронных устройств, срисованных мною с самих девайсов.

В частности, по теме освещения — схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько

Ремонтируем светодиодный прожектор

Светодиодный прожектор-это один из востребованных и популярных устройств, применяемых для освещения придомовой территории. Это средство довольно удобно в эксплуатации, но рано или поздно оно потребует ремонта. Поэтому так важно знать навыки правильного выявления неисправности, устранения дисфункции и уметь вернуть прибор в нормальное состояние.

Внимание! В базовых светодиодных прожекторах не предусмотрена замена источников света на другой с иной мощностью.

Что случилось или причина неисправности прожектора

Зачастую поломка светодиодного фонаря происходит из-за перегрева матрицы. Перегрев влечет за собой сгорание предохранителей. Таким образом, косвенными причинами, приводящими к дисфункции прибора, считаются:

• короткое замыкание;
• подключение сверхтоков;
• перенапряжение;
• подключение к неправильной сети;
• несоблюдение схемы подключения устройства.

Рассмотрим, как образуется дефект матрицы более подробно. Матрица-это устройство, работающее при помощи кристаллов. Их, как правило, насчитываются десятки, и в случае выхода из строя трех или пяти кристаллов, приспособление продолжает работать в прежнем режиме. Полное сгорание матрицы требует вмешательства. В таких ситуациях идеально провести полную замену матрицы.

Важно! В процессе ремонтных работ следует дополнительно заизолировать проводники прожектора. Также, практически во всех случаях происходит отказ светодиодных источников от работы исключительно из-за неисправности драйверов, которые питают кристаллическую поверхность прожектора. Если ваше устройство пришло в негодность в процессе гарантийного периода, в торговой точке, вам должны оказать помощь и сделать замену приспособления бесплатно. В противном случае, прибегать к ремонту придется самостоятельно либо оплачивать специалистам.

Для доступа к внутренностям прожектора необходимо открутить заднюю крышку

Ремонт прожектора своими руками

Прежде чем приступить к ремонтным работам, следует обзавестись необходимым инструментом, а также уточнить причину неисправности светодиодных прожекторов и их устранение провести должным образом. Частыми претендентами на ремонт считаются светодиодные устройства китайского производства с общей мощностью 10 Ватт, следовательно, рассмотрим устранение проблем на примере такого прибора. Ознакомимся с алгоритмом действий:

• Открепляем крышку корпуса прибора, чтобы добраться к внутреннему механизму.
• Снимаем стеклянную защиту и рассеиватель света.
• Отпаиваем светодиодный источник от матрицы.
• Припаиваем его же к новой работоспособной кристаллической панели.
• Закрепляем каждый болт, проверяем прожектор мультиметром.
• Если прозвонка показывает рабочее положение, значит, крепим фонарь на свое место и наслаждаемся дальнейшей его работой.

Важно знать! Перед установкой новой матрицы необходимо соблюсти полярность.

После разбора прожектора можно приступать к ремонту. Обращаем внимание новичков, после устранения неисправности, следует действовать в обратном порядке. Кроме того, есть возможность выяснить сбои в работе по следующим признакам:

• мерцание лампочки;
• тусклое горение;
• смена оттенков светодиода;
• деформация проводов и нарушение изоляции.

Как работает светодиодный прожектор?

Прибор работает благодаря совместной работе нескольких установленных систем: оптики, источников питания, драйверов и теплоотводящих элементов. Внутри корпуса находятся светодиоды и маленькие электронные элементы. Источник питания приводит напряжение к светодиодному элементу, который прообразовывает ток в световые лучи, за счет чего происходит свечение прожектора.

Внимание! Нельзя вскрывать герметичный корпус светодиодного прожектора без надобности.

Улучшение светодиодных элементов

После того как отремонтировали светодиодный прожектор и убедились в его работоспособности, можно немного улучшить прибор. В некоторых устройствах, которые нормально работают в условиях мощности 220 Вольт обычно не устанавливается выпрямитель и стабилизатор. Выполняя ремонт самостоятельно, такие приспособления установить очень легко. Для этого следует последовательно соединить пары светодиодных источников, которые включаются встречно и к ним приложить балластный конденсатор. Посмотрите небольшую видео-инструкцию о ремонте светодиодных прожекторов своими руками:

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Схема светодиодной матрицы

Поскольку светодиоды соединены последовательно, достаточно одному разорвать цепь, чтобы все перестали светиться.

Обрыв происходит при перегорании соединительного провода, вследствие значительного превышения номинального тока.

Но бывает и другая причина. Из-за заводского брака или перегрева, происходит разрушение структуры кристалла и возникает пробой.

Самая неприятная ситуация, когда контакт между кристаллом и соединительным проводом полностью не перегорает, а нарушается (временно пропадает). Прожектор в этом случае 1-2 дня светит нормально, а потом вдруг начинает моргать словно стробоскоп.

Что же будет с прожектором, если произойдет пробой всего одного светодиода? Вот схема 50 ваттной матрицы, подключенного к источнику тока в 1,5А

В нормальном режиме весь ток равномерно распределяется между всеми линейками. Через каждый светодиод течет номинальный ток в 300мА.

При пробое, фактически происходит замыкание всего одного светодиода.

Из-за пониженного сопротивления, большая часть тока устремляется в линейку с пробитым элементом.

Это моментально приводит к перегоранию соединительных проводов. После чего, вся линейка отключается.

Теперь через оставшиеся светодиоды начинает протекать ток выше номинального – 375мА. Это безусловно вызовет перегрев и очередной пробой.

А значит, еще одна линейка отключится.

А за ней еще одна.

И еще одна. Пока не сгорят все.

Но в отличие от данной симуляции, в реальности, последняя линейка не сгорает.

Это происходит из-за того, что в источнике питания есть защита от превышения напряжения.

Драйвер повышает напряжение, чтобы выдать расчетный ток в 1,5А. Но из-за не нормального сопротивления светодиода, напряжение поднимается выше допустимого.

Срабатывает защита и драйвер отключается. Вскоре напряжение падает и он опять включается. Отсюда и получаются ритмичные моргания.

Справедливости ради надо сказать, что данные матрицы относятся к первому поколению. Сегодня уже есть доработанные модели с модернизированными драйверами.

На них при сгорании одной линейки ток в остальных не меняется. Правда и цена у них в разы дороже.

Где купить драйверы для светодиодов

Стоимость драйвера может достигать 300 рублей и выше

Реализующими компаниями представлен огромный ассортимент драйверов для светодиодов, технические характеристики и цены которых можно увидеть в прайсах. Как правило цены на продукцию носят ориентировочный характер и уточняются при заказе у менеджера проекта. В ассортименте имеются преобразователи различной мощности и степени защиты, применяемые для наружного и внутреннего освещения, а также для подсветки и тюнинга автомобилей.

Выбирая драйвер следует учитывать условия его использования и потребляемую мощность светодиодной конструкции. Поэтому приобретать драйвер необходимо перед покупкой светодиодов

Так, прежде чем купить драйвер для светодиодов 12 вольт, необходимо принять во внимание, что он должен иметь запас мощности около 25-30%. Это нужно для того, чтобы уменьшить риск повреждения или полного выхода из строя прибора при коротком замыкании или перепадах напряжения в сети

Стоимость преобразователя зависит от количества приобретаемых устройств, формы оплаты и сроков доставки.

В таблице приведены основные параметры и размеры стабилизаторов напряжения 12 вольт для светодиодов с указанием их ориентировочной цены:

Модификация LD DC/AC 12 V	Габариты, мм (в/ш/г)	Выходной ток, A	Мощность, W	Цена, руб.
1x1W 3-4VDC 0.3A MR11	8/25/12	0,3	1х1	73
3x1W 9-12VDC 0.3A MR11	8/25/12	0,3	3х1	114
3x1W 9-12VDC 0.3A MR16	12/28/18	0,3	3х1	35
5-7x1W 15-24VDC 0.3A	12/14/14	0,3	5-7х1	80
10W 21-40V 0.3A AR111	21/30	0,3	10	338
12W 21-40V 0.3A AR11	18/30/22	0,3	12	321
3x2W 9-12VDC 0.4A MR16	12/28/18	0,4	3х2	18
3x2W 9-12VDC 0.45A	12/14/14	0,45	3х2	54
