Простые способы поиска неисправности и ремонта электролобзиков своими руками

Другие виды электрических поломок лобзиков и их устранение

Кроме вышеперечисленных дефектов, при эксплуатации электроинструмента могут возникнуть другие виды поломок, связанные с электрической частью:

1. Не пилит под нагрузкой. Проявляется поломка, когда при попытке распиливания материала, снижается производительность инструмента. Для устранения такого дефекта понадобится диагностика мотора. Другой причиной может быть плохой контакт в кнопке или значительный износ щеток. Графитовые щетки подлежат замене при износе более 40%-60%
2. Обороты плавают при работе — причиной может быть слабый контакт. Если в процессе функционирования инструмента слышен запах гари, то вследствие слабого контакта возникает оплавление изоляции проводов или корпуса кнопки. Для выявления поломки, понадобится разобрать инструмент и осмотреть его
3. Если при работе искрят щетки — требуется их замена. Недопустимо, когда наблюдается значительное искрение щеток, так как от этого снижается не только мощность инструмента, но еще и возникают следующие негативные последствия — увеличивается нагрузка, а значит, растет ток в обмотках статора и ротора, а также искрение способствует деформированию медных ламелей коллектора. Долго эксплуатировать инструмент с неисправными щетками нельзя, и следует их заменить как можно быстрее. Обнаружить искрение можно через вентиляционные отверстия или щели в корпусе инструмента

Чтобы на лобзике заменить щетки, понадобится разобрать его. На некоторых профессиональных моделях инструментов имеются специальные каналы для быстрой замены. Щетки крепятся в щеткодержателях. Крепление может быть двух типов — в виде защелки или винта. После вывинчивания или отщелкивания щетки, ее необходимо извлечь, отсоединить провод и в аналогичном порядке установить новый графитовый элемент.

Это интересно!
Для маломощных электродвигателей применяются графитовые щетки с малым содержанием меди в составе.

Как работает?

Режим подкачки позволяет увеличить эффективность удаления стружки из пропила и предназначен только для мягких материалов – например, дерева и пластика. При обработке твердых пород дерева и мягкого металла желательно снизить интенсивность подкачки. В случае выполнения разрезов по керамике и стали маятниковый ход нужно полностью отключить – иначе возможны заклинивание или разрыв полотна.

Избежать появления черных полос на обрабатываемом материале, оставляемых стальной подошвой, поможет специальная пластиковая накладка, входящая в комплектацию всех моделей электрических лобзиков «Фиолент». К сожалению, этот элемент не отличается надежностью, поэтому устанавливайте его только при выполнении ответственных работ, а не для черновых разрезов.

При разборке инструмента обратите особое внимание на схему соединения проводов выключателя. Управление скоростью хода за счет силы нажима приводит к необходимости применения достаточно сложного подключения, поэтому перед демонтажем этого узла обязательно ознакомьтесь с принципиальной электрической схемой устройства и пометьте нужные провода с помощью маркера или изоленты.

Перед сборкой обязательно очистьте все детали инструмента от загрязнения и добавьте новую смазку в требующие этого узлы.

Используемый в моделях ПМ3-600Э и ПМ3-650Э якорь диаметром 32 мм в случае поломки можно заменить на аналогичную деталь от лобзиков других или «УралМаш». Главное, чтобы на его хвостовике было ровно 5 зубьев.

Эксплуатация электролобзика

Перед работой подготовьте необходимую оснастку.

Возьмите кронштейн для замены полотна. Ослабьте болт крепления. Вставьте нужную пилку и затяните болт. Аналогично происходит замена пилки.

Замена пилки

Если у вас есть функция быстрой замены пилки, то поверните рычаг соответствующего узла.

Функция быстрой замены пилки

Настройте частоту хода. Чем твёрже материал, тем меньше частота. Дерево распиливают на максимальной скорости. Металл — в два раза ниже. Для пластика скорость в 2,5 раза меньше максимальной. Кафель обрабатывается на низкой скорости. Установите маятниковый ход. Его используют для толстых деревянных заготовок. Существует три положения регулятора: 1 — толщина 30–40 мм; 2 — толщина 40–50 мм; 3 — более 50 мм.

Переключатель подкачки

Закрепите деталь на верстаке. Установите прибор режущей частью к детали. Включите. Не надавливая на полотно, ведите его по начерченной линии. Если вы будете прилагать чрезмерные усилия в процессе пиления, полотно может сломаться. Затупившуюся оснастку меняйте сразу, чтобы не было сильной нагрузки на двигатель, и прибор не вышел из строя. Для того чтобы сделать длинный рез параллельно кромке, используйте линейку и рейку. Отмерьте нужное расстояние. Расположите рейку вдоль линии реза, зафиксируйте на заготовке струбциной. Передвигайте инструмент параллельно рейки. Для пиления под наклоном ослабьте крепление платформы. Установите угол нужной величины. Затяните крепление. Для выпиливания ровной окружности соедините направляющую с центриком. Он входит в комплект инструмента. Закрепите его посередине. Ведите лобзик вокруг центрика. При выпиливании узоров закрепите лобзик на столе. Тогда вам будет виден весь рисунок. Вы сможете двумя руками направлять деталь по нужной траектории. Для работы с тонким металлом подложите под него фанеру, чтобы заготовка не деформировалась.

Как закрепить электролобзик на столе

Если переделать обычный лобзик в настольный вариант, то его возможности расширятся.

Возьмите столешницу толщиной 12–15 мм. Просверлите в ней и в платформе лобзика четыре отверстия. Установите столешницу на основание толщиной не менее 22 мм. Прикрутите лобзик.

Прикрепление лобзика к столу

Если у него есть патрубок для выдува опилок, можно подключить пылесос. Для этого проделайте круглое отверстие в задней части основания стола и проведите шланг от пылесоса.

Подключение лобзика к пылесосу

Теперь можно пилить.

Готовый стол с лобзиком

Как работать электролобзиком

Сначала определите одну из двух причин, потом приступайте к её устранению.

Сделайте распилы вдоль и поперёк волокон. Если пилку уводит только вдоль, то замените её. Если дефект повторяется в обоих случаях, нужно отрегулировать направляющий узел. У одних проблема решается настройкой ролика.

Опорный ролик

Для этого ослабьте его крепление и подвиньте вперёд или назад.

Настройка ролика

У других регулировкой направляющих сухарей. Они крепятся болтами. Ослабьте их и установите нужное положение.

Направляющие сухари

Сделайте контрольные резы. При необходимости повторите регулировку.

Как пользоваться: правила эксплуатации и техника безопасности

1. Если скорость разреза нужно увеличить, не нужно давить на ручку лобзика и «подгонять» его. Лучше отрегулировать режим вращения мотора и маятника. Немаловажное значение имеет и правильный подбор пилки.
2. Обрабатываемую деталь нужно надёжно закрепить на верстаке. Никогда не надо пилить, держа заготовку на весу в руках. Хороший крепёж даст хороший результат — точность среза, скорость и качество распиливаемых кромок.
3. Прямолинейные разрезы выполняются с использованием линейки, которая входит в комплект лобзика (линейный фиксатор).
4. Круглые отверстия и криволинейные линии на тонкой фанере или пластике лучше выпиливаются, когда лобзик закреплён лезвием вверх, а деталь подаётся к режущему инструменту. Ровные окружности можно делать при помощи кругореза.
5. Делать разрез на тонкой металлической поверхности гораздо удобнее, если под лист подкладывать фанеру. Это предотвратит деформацию краёв металла.
6. При заметном снижении скорости пиления, рекомендуется немедленно заменить пилку. Длительное использование затупившегося полотна вызовет перегрев двигателя со всеми вытекающими последствиями.
7. Если срез нужно сделать под углом, используется смещение опорной подошвы на нужное количество градусов.
8. При работе на морозе, желательно на 1–2 минуты запустить двигатель на холостом ходу. После этого можно работать в режиме нагрузок.
9. По мере возможности делать перерывы в работе. Каждые пол часа останавливаться на 5–10 минут.

Сейчас читают: Как выбрать шину и цепь для бензопилы?

Перечислим также основные правила техники безопасности.

1. Во время работы рекомендуется использовать рабочую одежду, в которой отсутствуют развевающиеся полы или свисающие рукава. Волосы должны быть убраны под головной убор. Положение тела — устойчивым.
2. Нельзя тормозить движение пилки руками или зажимом.
3. Недопустимо оставлять включённый и работающий инструмент без внимания.
4. Использовать инструмент только по назначению. Не стоит забивать гвозди ударами пилкой.
5. Обнаружив повреждения корпуса или другие функциональные поломки, нужно прекратить работу и устранить неполадку.
6. Включение и выключение сетевого шнура производится только при выключенном двигателе.
7. Не позволять несовершеннолетним детям играть с инструментом. Это опасно.

С практикой и опытом приходят знания. Но на первых порах начинающему пользователю пригодится информация о том, как и чем пилить разные детали.

1. Древесина, фанера и ламинат — это основные материалы, для резки которых предназначен лобзик. Если разрез черновой — использовать можно высокие обороты и колебания маятника. Это повысит скорость, но снизит качество и точность. Точные отрезки, в зависимости от плотности материала, пропиливают на средних оборотах, с выключенным маятником. Особенно это касается ламината, если происходит его точная подгонка. По шестибалльной шкале — 5,6.
2. Металлические детали, в том числе и трубы, режут на малых оборотах без включения маятника (или используют маятник на малом ходу). 1,2 скорость. Профнастил и листовое железо пилят на 1 скорости, следя за тем, чтобы края не заворачивались. Для алюминия и других цветных металлов скорость может подниматься до 3–4 уровня.
3. Пластик и оргстекло можно резать на высоких оборотах, но нужно следить за тем, чтобы материал не плавился. 4–6 по шестибалльной шкале.
4. Керамическую плитку, так же как и другие твёрдые виды каменной облицовки, обрабатывают на 4–5 скорости. Маятник устанавливают на начальных позициях.
5. Гипсокартон можно резать на высокой скорости и с максимальной раскачкой маятника. Естественное ограничение — уровень пыли. Если распил происходит в закрытом помещении, запылённость от раскроя может быть очень высокой. И поэтому обороты снижают.

Ламинат режется на высокой скорости с выключенным маятниковым механизмом

Замена пилкодержателя

Рисунок 6 – Пилкодержатель

Существует несколько видов пилкодержателей.

Менять их несложно, гораздо труднее отыскать такой же элемент на замену.

Процедура простая и не требует разборки лобзика, достаточно выдвинуть шток в крайнее нижнее положение.

Колодочные и винтовые держатели крепятся на двух винтах, поэтому замена не представляет сложности.

Если использован быстрозажимный пилкодержатель, придется потратить время и усилия на поиски замены.

Иногда отыскать ремонтный комплект можно только у производителя инструмента. Специалисты рекомендуют приобретать весь шток в сборе, так как перебирать быстрозажимный пилкодержатель своими руками сложно и нецелесообразно.

Как изготовить пилкодержатель для лобзика штурм

Общая эффективность работы целого механизма, зависит от каждой его отдельно взятой детали. В случае с современным электрическим лобзиком, с относительно сложной конструкцией, дела обстоят именно так. Каждый элемент этого устройства призван выполнять определенную функцию ради общего результата – выполнения контролируемого распила. При возникновении неполадок на одном из узлов механизма, работоспособность инструмента может снизиться, вплоть до нуля. Чтобы вернуть свой аппарат в строй, достаточно найти и устранить “слабое звено”. О том, как починить электролобзик своими руками, и уменьшить дальнейший износ его деталей, расскажем далее.

Неисправности держателя полотна

Многие современные электролобзики оснащены наворотами, которые и являются их слабыми сторонами. К примеру, некоторые модели часто требуют ремонта крепления пилки, из-за наличия таких функций, как:

• Быстрый зажим, который делает все за владельца инструмента: достаточно отвести рычажок, поместить полотно и работать. Со временем конструкция разбалтывается, детали крепления приходят в негодность. К сожалению, большинство таких зажимов ремонту не подлежит, предусматривается их полная замена.
• Облегченное винтовое крепление – настоящая проблема владельцев дешевого и среднеценового инструмента. Насадка на шток, выполненная из непрочных сплавов, обладает низкой прочностью, раскалывается, болты разбивают посадочные места. Ремонт заключается только в кустарном изготовлении соответствующего изделия из прочной стали, поскольку каждая линейка дешевого инструмента часто имеет свою конфигурацию держателя пилки.

https://youtube.com/watch?v=gjTvIKJsoAY

Если же лобзик имеет классическое винтовое крепление пилки, то провести ее ремонт не составит труда. Это прочная и проверенная временем конструкция, можно применять болты под крестовую отвертку или ключ. Блоки зажима – стандартные, найти замену крайне изношенной детали не составит труда. Существует проблема износа резьбы, однако в этом случае можно нарезать новую.

Неисправность кнопки пуска

В любой ситуации прежде всего определяют источник проблемы, наличие напряжения в розетке (возможно, просто не подключен удлинитель или отключен соответствующий автомат на щитке), состояние провода.

Когда окончательно выяснится, что причина отказа инструмента кроется в кнопке, ее меняют на новую или ремонтируют.

Часто на контактах внутри появляется нагар, препятствующий соединению. Его надо зачистить и собрать кнопку снова. Если же из строя вышла микросхема на регуляторе оборотов, придется произвести полную замену кнопки в сборе.

Электролобзик Bosch: высокая цена и дорогостоящий ремонт

И конечно же, Bosch. Электроинструмент этого производителя отличается высоким качеством комплектующих, сборки и длительным сроком эксплуатации при условии бережного отношения. Есть у него и недостаток – цена. Причем дорого стоит как изделие в целом, так и запчасти.

Следует отметить, что инструмент компании Bosch практически не ломается, но есть некоторые нюансы, которые появляются в ходе длительной эксплуатации. Например, износ щеток электродвигателя, выход со строя регулятора оборотов или устройства крепления пильного полотна. Бывают аварии и посложнее, выход со строя штока или якоря, но это, скорее, от некорректного обращения.

Как и в случае с Метабо, электролобзики Bosch лучше ремонтировать в сервисных центрах. Там установят оригинальные запчасти и дадут гарантию на выполненный ремонт. Но это дорогое удовольствие.

Ознакомившись со статьей, пользователь получил теоретические знания об отказах в работе электролобзиков. Теперь в случае поломки он сможет определить причину и принять правильное решение, а может, даже выполнить мелкий ремонт.

Техническое обслуживание и профилактика лобзика

Как и всякое техническое устройство, электролобзик нуждается в профилактическом обслуживании. По истечении гарантийного срока нужно провести несколько несложных операций и срок годности инструмента снова продлится на год или два, в зависимости от интенсивности эксплуатации.

1. Заменить графитовые щётки на коллекторе электродвигателя.
2. Провести ревизию токопроводящих проводников, в том числе сетевого шнура. При обнаружении повреждений и износа — заменить.
3. Очистить внутреннюю полость инструмента от пыли, мусора и стружки.
4. Заменить смазку в механических узлах — подшипниках и редукторе.

Самостоятельной заточкой пилок сегодня редко кто занимается. Особенно, если полотно имеет трёхгранные зубья, имеющие повышенную проходимость и выброс стружки. В домашних условиях такой зуб заточить невозможно. Более того, такие попытки могут привести к тому, что лобзик начнёт бить, повысится уровень вибрации. Вслед за этим разобьётся гнездо пилкодержателя, что приведёт к появлению люфта ведущего штока. Затупившаяся пилка просто заменяется. Благо, цены на них доступные.

Как разобрать лобзик смотрите в приведённом ниже видео.

Видео: Разборка и смазка электролобзика

Если вы не чувствуете уверенности в своих силах, лучше прибегнуть к помощи специалистов.

Виды поломок электролобзиков и как их устранить

Избежать поломки лобзика можно, если эксплуатировать инструмент с соблюдением рекомендаций производителя. Для начала вспомним, что инструменты классифицируют на два типа — бытовые и профессиональные. Отличаются они по качеству, поэтому бытовыми лобзиками нельзя долго и часто работать, в отличие от профессиональных. Как выяснить, какого типа лобзик — бытовой или профессиональный? Для этого необходимо взять инструкцию или техническое описание, и прочитать рекомендации производителя. Если производитель рекомендует пользоваться инструментом 15-20 минут, которые чередуются 10-минутными паузами, то этот прибор бытового типа. Профессиональными инструментами можно работать до 2-3 часов непрерывно, не беспокоясь об их перегреве и поломке.

Ломаются одинаково часто лобзики бытового и профессионального типа, а их ремонт зависит от типа поломки. Условно поломки делятся на механические и электрические. К механическим поломкам относятся неисправности редуктора, штока, подшипников и патрона, а к электрическим — двигатель, кнопка, регулятор, сетевой кабель, щетки. Дальше детально выясним виды неисправностей, а также способы их быстрого и правильного устранения.

Сломался лобзик. Не держится пилка. Ремонт своими руками.

Всем привет. Мне часто приходится работать электролобзиком. Купил себе три года назад новый недорогой bosch pst 800 pel.

Пилил инструмент не плохо, но не так давно стало закусывать пилку в креплении, что затрудняло ее замену. А вчера при распиливании досок пилка стала выпадывать самостоятельно.

Первым делом я снял внешний корпус крепления.

Для того чтобы снять внутренний корпус нужно наклонить лобзик креплением пилки вниз. При этом действии из корпуса выпадут четыре штифта. После этого можно снять корпус.

Как можно видеть на фото, держатель треснул в слабом месте.

После снятия штанги, держатель можно рассмотреть получше. Оказывается у него уже отсутствуют два конуса , которые направляют штифты. Корпус буквально лопнул пополам и держится за счет заклепок.

Я решил приспособить к этому лобзику крепление от другого, сломанного лобзика, фирмы STURM.

Ждал этот бедолага своего часа уже лет шесть. Отпилил от штанги крепление и примерил его. Оказалось, что данное крепление будет задевать пластиковый корпус инструмента и это не исправить.

Раз по быстрому отремонтировать не получилось, придется делать крепление самому. В державке сломанного резца, болгаркой делаю пропил. Штанга должна заходить в пропил на ту же глубину что и в прежнее крепление.

Полуавтоматом приварил детали друг к другу. При сварке приходилось охлаждать штангу, чтобы не сжечь резиновый пыльник.

Отрезал лишнюю часть державки и просверлил отверстия, в которых нарезал резьбу М 5.

После этого установил на свой наждак круг от болгарки и неторопясь сделал прорезь под пилку. На куске ДСП, для правильного позиционирования штанги, относительно диска, я нанес маркером черту на опорную площадку. Обороты наждака, по сравнению с болгаркой, значительно ниже и работать на нем оказалось удобнее.

Устанавливаем в держатель сломанную пилку и фиксируем ее винтами в нужном положении.

После этого завариваем прорезь, чтобы две половинки не расходились между собой при затяжке винтов. Главное не приварить пилку к держателю.

Собирал лобзик и протестировал его. Пилка держится надежно и не выскакивает. Держатель продается только со штангой и стоит около 1500 рублей, плюс пересылка. Новый лобзик стоит 4000 рублей. Как по мне, то я за такие деньги сам что-нибудь придумаю. Вот такой ремонт получился. Спасибо за внимание.

Диагностика электромотора

Рисунок 4 – Диагностика электролобзика

Для выявления неисправностей электродвигателя необходимо произвести ряд диагностических мероприятий.

Для этого придется разобрать двигатель и приготовить мультиметр.

Затем надо выполнить следующие действия:

• осмотрите двигатель, может оторван провод, есть скол, обожженные или закопченные участки;
• измерьте сопротивление обмотки якоря: на тестере устанавливают диапазон 200 Ом (или в режиме прозвонки);
• проверьте качество изоляции, поочередно прикасаясь одним щупом к пластинам коллектора, а другим — к сердечнику. Если обнаружится КЗ, придется менять обмотку;
• проверьте качество изоляции между пластинами коллектора, поочередно прикасаясь щупами к соседним пластинам. Первую отмечают маркером, чтобы не сбиться. Если наблюдается разница сопротивлений более 120 %, придется менять якорь;
• возможно возникновение межвиткового замыкания, но его мультиметром не определить. Если появляется подозрение на межвитковое замыкание, следует просто заменить ротор.

Для проверки статора выполняют следующие действия:

• проверьте пробой обмотки на корпус: прикоснитесь одним щупом к выводам, а другим — к стальному корпусу;
• проверьте сопротивления обмотки. Поочередно измерьте сопротивление на всех выводах. Если обнаруживается заметная разница в показаниях, значит, обмотка дефектная и подлежит перемотке;
• проверьте состояния стальных пластин сердечника. Они должны быть уложены плотно, если обнаруживается расслоение, статор подлежит замене.

Электролобзик Диолд: бюджетный вариант для домашнего хозяйства

Другим, не менее востребованным производителем отечественного электроинструмента, является смоленская компания Диолд. Электролобзики отличает низкая цена и довольно приличное качество. Для домашних работ это вполне подходящий бюджетный вариант.

Ремонт опорного ролика

В нем тоже есть моменты, которым стоит уделить внимание. Первое – это опорный ролик. Со временем, а это примерно год, он начинает терять круглую форму. Причина – материал ролика или технология его изготовления. Он обладает недостаточной твердостью.

Его ремонт заключается в замене. Все же лучше не изобретать велосипед, а приобрести оригинальный ролик от производителя или отнести инструмент в сервисный центр, особенно если он на гарантии.

Если такой вариант не подходит или невыполним, то можно реанимировать лобзик при помощи подручных средств. Для этого понадобится обычный болт М5 с гайкой. В данном случае болт будет служить осью, поэтому на нем нужно сточить резьбу, а гайка роликом, в ней по образующей необходимо прорезать паз по толщине пильного полотна.

Идеально это делать на токарном станке, но можно использовать и инструмент, который есть под рукой, например, дрель и диск угловой шлифмашинки. Диск нужно зажать в тиски, болт с гайкой – в дрель и нарезать паз. Вариант ремонта не идеальный, но имеет право на жизнь, так как проверен на практике.

Обслуживание пусковой кнопки

Еще один нюанс в использовании электролобзика Диолд – попадание древесной пыли в кнопку пуска. Происходит это по причине отсутствия герметичности, и пыль, попадая внутрь кнопки, препятствует прохождению тока. Решением проблемы будет периодическая, не реже одного раза в год, чистка контактов.

Диагностика электромотора или как выявить неисправность статора и ротора

Если возникают подозрения на неисправную работу электродвигателя, то выявить точную поломку можно при помощи проведения диагностических мероприятий. Для этого понадобится мультиметр, а также диагностируемый ротор и статор. Для начала выясним, как проверить на пригодность ротор (он же якорь):

1. Провести визуальный осмотр. Если имеются признаки нагара и деформаций, то высока вероятность того, что деталь сгорела. Осмотреть также необходимо коллекторный узел, на котором недопустимо присутствие нагара, сколов и перекосов. Перекос возникает в случае неравномерного износа щеток
2. Мультиметром измерить сопротивление обмотки якоря. Установить на приборе режим измерения сопротивления 200 Ом или прозвонки
3. Одним щупом следует поочередно прикасаться к коллекторным пластинам, а вторым к стальному сердечнику. Наличие сопротивления говорит о нарушении изоляции. Для устранения неисправности понадобится произвести замену обмотки ротора
4. Если пробой между обмоткой и корпусом исключается, тогда надо проверить ротор на наличие признаков нарушения изоляции. Для этого мультиметром в режиме измерения сопротивления следует произвести проверку качества изоляции между пластинами. Маркером ставится отметка от начала, и после этого проводится поочередная проверка сопротивления между пластинами
5. Величина сопротивления при этом должна быть примерно одинаковой. Отличие величины сопротивления более 10% от стандартного значения говорит о нарушении изоляции. Понадобится перемотать обмотку ротора или заменить деталь полностью
6. Межвитковое замыкание — еще причина поломки может заключаться в наличии межвиткового замыкания. Однако проверить наличие такого дефекта мультиметром невозможно. Для этого используется специальный прибор, которым необходимо вести по коллектору. Если межвитковое замыкание имеется, то прибор издаст соответствующий звук. Устранить дефект можно путем замены обмотки

Если установлено, что дефект с якорем, тогда его необходимо перемотать или заменить. Если же ротор исправен, тогда переходим к проверке исправности статора — неподвижного механизма, который также состоит из обмотки и стального сердечника из набора тонких пластин.

Алгоритм проверки исправности статора имеет следующий вид:

1. Проверяется отсутствие пробоя обмотки на корпус. Для этого одним щупом надо прикоснуться к выводу обмотки, а вторым к стальному сердечнику. Прибор не должен показывать величину сопротивления, в противном случае уместно наличие пробоя, и требуется произвести перемотку статора
2. Проверяется сопротивление в обмотках, прикасаясь поочередно к ее выводам. Величина сопротивления во всех обмотках должна быть примерно одинаковой величины, что говорит о ее исправности
3. Проверить целостность металлических пластин стального сердечника. Недопустимо наличие их расслоения, поэтому понадобится заменить отдельный узел

Не имеет значения, какой марки лобзик — Интерскол, Макита, Бош, Скилл, Метабо и другие. При покупке нового мотора надо учитывать его параметры и габариты. На двигателях имеется маркировка, по которой необходимо ориентироваться при покупке нового электродвигателя для лобзика.

Это интересно!
Отремонтировать электрический двигатель лобзика самостоятельно практически невозможно, так как для этого понадобится перемотать обмотку. Сделать это можно в сервисном центре, однако стоимость такой услуги практически идентична цене новой детали.

Ремонт

Прежде чем отремонтировать инструмент самостоятельно, рекомендуется собрать информацию, обратив внимание на некоторые явления, которые возникают при неисправностях:

• корпус сильно нагревается;
• возникают посторонние шумы в самом начале работы агрегата;
• появляются снопы искр при начале функционирования электролобзика.

Есть два вида поломок, которые можно исправить самостоятельно:

• электрический блок выходит из строя;
• ломаются механические элементы.

Если сломался ротор или статор, то такую неисправность устранить самому невозможно — проще всего отдать машинку в сервисный центр. Бывает это обычно от чрезмерного загрязнения рабочих узлов и отсутствия профилактической очистки агрегата.

Если износились щетки, то их можно заменить самостоятельно — здесь нет никакой сложности.

Если сломался регулятор, который отвечает за обороты, то починить этот узел может только специалист. Инструмент разбирается за считаные минуты. Корпус можно «располовинить», открутив винты. Старую смазку надо удалять в первую очередь, после очистки следует нанести новую.

Втулки штока в магазинах не продаются, можно только найти такие элементы только среди б/у инструментов. В разных моделях стоят практически идентичные втулки.

На отдельные модели следует делать специальные обоймы-фиксаторы, для их монтажа используется (в качестве прокладки) медная фольга. Если модель имеет бюджетную стоимость, шток, как правило, сделан из металлической пластины. Производители экономят на металле, поэтому параметры этой пластины по толщине крайне незначительные. Пластина нередко не выдерживает нагрузок и лопается.

В этом случае машинка разбирается, каждый этап записывается, фотографируется цифровой камерой. Деталь изымается (пластина имеет сложную конфигурацию). Фрагменты пластины берутся владельцем, чтобы на месте правильно выбрать необходимую запасную часть. После установки новой детали на место сломанной следует обязательно обновить смазку.

Чтобы поменять щетки, не требуется большая квалификация. Достаточно открыть корпус электролобзика и вынуть изношенные щетки, аккуратно протереть кусочком бинта все впадины и узлы агрегата. Затем новые щетки следует установить на место старых элементов. Для протирки лучше всего использовать спирт.

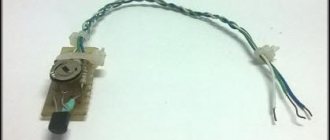

Преимущество современных моделей в том заключается, что использовать паяльник нет необходимости. Термический предохранитель также выходит из строя, но не так часто. Эту деталь несложно заменить. Если в агрегате наблюдается искрение, то это в первую очередь говорит о том, что щетки поизносились или смазка устарела.

Любой инструмент требует профилактического осмотра – это обязательная предпосылка для того, чтобы он прослужил долгое время. В этом случае не потребуется дополнительная доработка или материальные траты на приведение его в порядок.

Замена пилкодержателя

В электролобзиках самая распространенная неисправность – это замена быстросъемного крепления пильного полотна. Для крепления требуется инструмент определенной толщины. Если ее размер будет меньше, то пилка будет «люфтить».

Есть вход из этой ситуации: можно поставить держатель на болтах. Тогда оборудование станет вполне универсальным. Для этого следует квадратную арматуру разрезать на два куска, просверлить в них отверстия диаметром 3–4 мм и укрепить болтами М5. Придется повозиться, ведь операция довольно трудоемкая, но резать после этого инструмент будет точно.

Также можно сделать поменьше движение пилки в перпендикулярном векторе движения. Из алюминиевого листа вырезается пластина (она должна соответствовать параметрам подошвы лобзика). Затем вырезается выемка в соответствии с размерами инструмента. Заусенцы снимаются небольшим напильником. Обязательно на выступах делаются скосы. В пильное полотно врезается пластинка, она монтируется на подошву инструмента.

Затем просверливаются отверстия, чтобы установить крепежные элементы. Кусочек оргстекла вставляется в металлическую пластинку. Следует только произвести распил по той точке, где оно будет базироваться.

Разбираемся с конструкцией электрического лобзика и принципом его работы

Ремонт лобзика будет проще сделать, если знать, из чего состоит этот инструмент, и как он работает. Зная конструкцию и принцип функционирования, не возникнет никаких трудностей с ремонтными работами. Первоначально выясним главные составляющие рассматриваемого электроинструмента:

1. Корпус — обычно он представлен из ударопрочного пластика. Это основа прибора, внутри которой располагаются составные детали
2. Электромотор — это двигатель переменного тока коллекторного типа
3. Редукторный узел — передаточный механизм, посредством которого происходит превращение вращательной энергии в возвратно-поступательные движения
4. Шток или штифт со шпинделем для закрепления рабочих насадок. Шток представляет собой цилиндрический вал, который соединен с пластиной. Вал находится внутри неподвижной рамки, в которой происходит его перемещение

Все эти детали представляют собой электроинструмент, посредством которого можно распиливать листовые материалы из дерева, металла, пластика и даже бетона. Для этого применяются соответствующие виды пильных полотен, которые крепятся в патроне (шпинделе) электроинструмента. Лобзик применяется не только для прямого реза, но еще и для вырезания фигурных отверстий в листовом материале.

Принцип работы электрического лобзика заключается в трансформации электрической энергии в механическую силу. Схема работы рассматриваемого электроинструмента заключается в том, что на электродвигатель подается переменный ток, посредством которого начинает вращаться якорь. На валу якоря закреплена шестерня, посредством которой происходит передача вращательных движений на редуктор. Редуктор маятникового типа соединен со штоком, который движется вверх и вниз. При закреплении полотна в шпинделе инструмента, оно будет совершать аналогичные возвратно-поступательные движения, обеспечивая распиливание материала.

Для упрощения работы и расширения функционала инструмента, в конструкции лобзика устанавливается пусковая кнопка, регулятор оборотов и прочие дополнительные функции. При эксплуатации инструмента возникают его поломки, которые можно устранить двумя способами:

• Отремонтировать путем очистки, смазывания или доработки
• Замена — это наиболее распространенный способ ремонта, так как при поломке редуктора, штока или двигателя, они нуждаются в использовании новых деталей

В материале описаны все виды поломок электролобзиков, а также их способы самостоятельного ремонта. Чтобы отремонтировать лобзик, вовсе не обязательно для этого сдавать инструмент в мастерские и сервисные центры. Однако помните, что если гарантийный срок еще не закончился, то лучше не торопиться заниматься самостоятельным ремонтом, так как эта обязанность производителя или реализующей фирмы.

Это интересно!
Любой ремонт электроинструмента начинается с его разборки, но в материале описаны способы, как можно отремонтировать лобзик не разбирая его.

Замена штока на лобзике пошаговое описание

Выход из строя штока на лобзиках случается в редких случаях, но если это произошло, то он нуждается в замене. Принцип замены простой и незамысловатый, для чего необходимо разобрать инструмент, снять шток и на его место установить аналогичный по конструкции. Здесь самое главное — это найти шток аналогичной конструкции для соответствующей марки инструмента.

Штоки или штифты служат в качестве направляющих, посредством которых создаются возвратно-поступательные движения. После замены вышедшего из строя штока, необходимо также тщательно смазать эту деталь. На шток крепится пилкодержатель, который можно установить вместе с новой деталью.

Это интересно!
Штоки на разных моделях лобзиков отличаются по конструкции, поэтому и принцип замены незначительно отличается. Трудности не возникают, если совершать установку новой детали в порядке обратном демонтажу штатной. Чтобы не ошибиться при сборке инструмента, рекомендуется перед снятием деталей делать фото.

Выбор профессионального или бытового прибора

Основное отличие профессиональных электролобзиков от бытовых — это высокая износоустойчивость и более интенсивная работа. Их можно эксплуатировать по 10 часов, меняя насадки и обрабатывая разный материал. При этом качество результата не снижается. Если только мастер не устанет и не начнёт делать ошибки. При использовании бытового инструмента необходимо через каждую треть часа делать перерыв не менее 10 минут. И работать не более 3–4 часов в день. Как правило, для бытового пользования электролобзиком этого хватает.

При выборе более мощного инструмента учтите, то с увеличением этой характеристики растёт и вес. Самый подходящий вариант для быта — это лобзики с мощностью от 500 до 650 Вт. Они позволяют достигать толщину пропила в древесине до 70 мм и в металле до 5 мм. Если вам нужны показатели в 160 мм по дереву и 35 мм по металлу, то берите более мощный электролобзик.

Характеристика

Производителем рассматриваемого инструмента является симферопольский , созданный в 1913 году, получивший название в честь севастопольского мыса. Важной особенностью производимых заводом электроинструментов, включая и лобзики, является их высокая надежность, достигнутая за счет сочетания качественных материалов и продуманных конструктивных решений, прошедших проверку временем.

Еще одно важное преимущество инструментов крымского производства – доступность запасных частей на российском рынке и наличие разветвленной сети сервисных центров. Благодаря этому отремонтировать поврежденный инструмент обычно удается в течение нескольких дней с момента поломки.

Читать также: Технологическая карта ручки киянки

Весь модельный ряд фирмы рассчитан на применение как для резки дерева, так и для обработки пластмасс, керамики и металла (как алюминия, так и стали). Такая универсальность достигается благодаря тому, что при похожей стоимости изделия компании характеризуются заметно большей мощностью, чем товары конкурентов.

Управление скоростью резания осуществляется с помощью изменения силы нажатия на кнопку запуска, что заметно облегчает эксплуатацию инструмента, хотя и требует от мастеров определенной сноровки. Также кнопка включения оснащена фиксатором, позволяющим зафиксировать инструмент во включенном или выключенном состоянии.

Электролобзик Метабо: идеальный по качеству, но сложный в ремонте

Одним из лучших электролобзиков, представленных на мировом рынке, являются модели немецкой компании Метабо. В нем хорошо все. Большая мощность, алюминиевый корпус, устройство маятникового хода. К тому же, инструмент напичкан электроникой, позволяющей настраивать лобзик на индивидуальные программы для каждого вида реза. А рез просто идеальный и по качеству, и по прямолинейности. Электроинструмент Метабо – это лучший электролобзик на сегодняшний день.

Но не вечный. Поломки случаются и здесь. Причины могут быть самые разные. Но как показала практика, слабым местом является механика. После значительных нагрузок, а в частности, пиления металла, она может выйти из строя.

Как правило, не выдерживает ось на кронштейне подшипника, рычаг и шток. Для восстановления инструмента все запчасти лучше приобрести оригинальные, а сборку выполнить в сервисном центре силами специалистов.

При самостоятельной сборке электролобзика Метабо нужно в обязательном порядке наносить на все трущиеся поверхности смазку Castrol LMX с добавлением пластичной смазки РиМЕТ в соотношении 3:1.

Профилактика инструмента

Продолжительный срок службы и неизменная эффективность инструмента, зависят не только от особенностей его эксплуатации, но и от своевременного ухода за его механизмом. Регулярные профилактические мероприятия существенно снизят износ деталей, уменьшив вероятность серьезных поломок.

Проведение подобной процедуры, потребует лишь отвертки, куска ветоши для отчистки и немного консистентной смазки. Весь процесс занимает не более часа и заключается в разборке электролобзика и аккуратной отчистке его деталей. Наиболее тщательно необходимо отчищать и смазывать узел редуктора и штока. Проводить профилактику, следует по мере загрязнения инструмента, исходя из частоты его использования.

Эффективность и безопасность использования электролобзика зависит от того, насколько хорошо эксплуатирующий его мастер ознакомлен с характеристиками выбранной модели и тонкостями ее поведения в разных режимах.

В статье мы рассмотрим особенности лобзиков «Фиолент» и советы по их эксплуатации от опытных мастеров.

Электролобзик Фиолент: основные причины отказа

Замена штока

В первом случае, чтобы избежать данной поломки, достаточно внимательно и аккуратно обращаться с инструментом. Но если все же это произошло, придется выполнить замену поврежденного штока. Для этого нужно:

1. Убрать крышку корпуса, открутив 4 винта.
2. Снять со штока шайбы прямоугольной формы и удерживающие направляющие.
3. Выкрутить 4 болта и демонтировать крышку механизма. Под ней находится маховик и непосредственно шток.
4. Открутить по 2 винта, снять нижний и верхний держатели штока. Последний с пружиной, поэтому нужно убирать его аккуратно.
5. Демонтировать разрушенный шток с направляющими шайбами.
6. Смазать маховик и эксцентрик специальной смазкой для редукторов.
7. На новый шток надеть направляющие шайбы и установить на место.
8. В нижней части штока закрепить держатель пильного полотна.
9. Установить верхний и нижний держатель, прикрутить крышку механизма и поставить шайбы и удерживающие направляющие.
10. Вставить режущий инструмент и провести тестирование лобзика на холостом ходу и под нагрузкой. Если проверка не выявила отклонений, установить крышку корпуса.

Смазка инструмента

Во втором случае все намного серьезнее. Казалось бы, что сложного в смазке? Но ввиду того, что инструмент постоянно работает в экстремальных условиях, попадания древесной пыли внутрь устройства не избежать, приходится проводить сервисные работы по интенсивности эксплуатации, но не реже одного раза в год.

Смазать нужно все сопрягаемые детали и узлы. Для этого нужно разобрать электролобзик. Но если в первом случае вы, к примеру, ограничились только демонтажем штока, то теперь разбираем инструмент полностью и перемазываем все трущиеся поверхности деталей.

Для смазки производитель предлагает Литол 24, но он в редукторе электролобзика работать не будет, ввиду своей густой консистенции, поэтому его, как правило, смазывают маслами. Можно соединить Литол 24 с графитосодержащей смазкой Феол 2У в соотношении 3:1.

Доработка конструкции

Однако следует учесть, что теперь текучесть смазочной смеси выше, и после некоторой наработки она начнет попадать в ротор двигателя. Причиной тому является левосторонняя передача. При вращении ротора смазочная смесь захватывается зубьями и как по шнеку подается к ротору. Маслоотбойник, установленный внутри корпуса электродвигателя, не выполняет своих функций. Теоретически он должен отбрасывать поступающую смесь, но на практике этого не происходит. Это свидетельство несовершенства конструкции, предложенной производителем.

Чтобы избежать этой проблемы, необходимо сделать некоторую доработку. А точнее, поставить маслоотбойник не внутри, а снаружи корпуса электродвигателя. При этом, чтобы улитка маслоотбойника работала и отбрасывала масло, ее переворачивают.

Еще один нюанс. Диаметр посадочного отверстия Ø 9 мм, а диаметр наружной части маслоотбойника Ø 9,2 мм – он идеально перекроет проход для смазочной смеси. Но при его установке нужно приложить определенное усилие и насадку в виде трубы подходящего размера.

Кроме этого, на задний подшипник якоря целесообразно установить пылезащитную шайбу. Она убережет его от древесной пыли и продлит срок службы.

После этого необходимо собрать смазанный лобзик и протестировать его на работоспособность. После наработки 10 часов нужно проверить инструмент на предмет попадания смазки в корпус электродвигателя. Если все сделано верно, то такая опция исключена.

Обслуживание лезвия ремонт основания электролобзика

Снятие и установка лезвия электролобзика.

Для ремонта необходимо выключить пилу и отсоединить ее от электросети. Используйте правильное полотно для типа режущего материала.

Замените полотно, если оно:

• застревает
• режет медленно
• горит

Для снятия полотна ослабьте установочный винт на муфте, с помощью шестигранного ключа или инструмента, поставляемого в комплекте с пилой.

Используйте длинногубцы для вытаскивания сломанного осколка из воротника. Для установки полотна вставьте его в хомут зубьями в сторону от пилы. Также убедитесь, что край полотна напротив зубьев надежно сидит в канавке ролика. Затем затяните установочный винт.

Проверка опорной плиты электролобзика.

Для правильной работы пилы необходимо проверять опорную плиту, для этого необходимо выключить и отсоединить пилу от электросети, а затем извлечь полотно. Выверните винт опорной плиты шестигранным ключом и снимите все шайбы, указав порядок их сборки. Снимите опорный кронштейн и опорную плиту. Сгладить заусенцы и зазубрины вдоль прорези лезвия опорной плиты тонкой наждачной бумагой (см. вставка)

Если опорная плита изогнута или треснула, замените ее точным дубликатом. Чтобы установить опорную плиту на место, установите ее на изгиб корпуса двигателя, установите опорный кронштейн и шайбы и закрепите винт. Затем затяните его шестигранным ключом.Установите лезвие на место.
