Как сделать компрессор своими руками из холодильника

Что лучше — самодельный или покупной?

Всего можно выделить несколько основных отличий между ними:

1. В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
2. В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
3. Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
4. В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно у них маленький, но зато отсутствуют различные выхлопы. Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей. Что касается самодельных компрессоров, то тут масла предостаточно.
5. Главная особенность самодельного компрессора — он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность. Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
6. Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие берутся от старой техники, а регулировочная аппаратура обойдется максимум в 1000 рублей.
7. В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для подкачки шин, не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.

Как показывает практика, самодельный компрессор для покраски автомобиля ломается гораздо реже, чем его заграничные и отечественные заводские аналоги. В интернете можно найти много инструкций по сооружению компрессоров своими руками. Так что обсудим несколько вариантов, которые могут помочь в этом деле.

Наддув двигателя механический: что нужно знать

Начнем с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Схемы изготовления самодельного компрессора

Вот несколько вариантов схем сборки устройства — выбирайте какой лучше подходит для ваших целей:

Компрессор для покраски автомобиля

Чаще всего своими руками мастерят устройства для покраски кузовных деталей автомобилей.

Залогом успеха в изготовлении надежного и удобного компрессора для окраски будет приобретение прочного ресивера. Мотор от бытового холодильника не подходит для устройства такого назначения. Оптимальным вариантом послужит автомобильный компрессор и электрический двигатель на 220 В.

Важной деталью поршневого компрессора является специальный фильтр для отвода конденсата. Размещают его перед шлангом, подающим воздух на краскопульт. Рекомендуется выбрать фильтр в достаточно прочном корпусе, способном выдержать высокое давление.

Вместо шлангов для надежности и качества работы устройства разумнее подобрать медные трубки и армированный шланг.

Детали для сборки компрессора

• реле давления;
• манометр;
• редуктор с масловлагоотделителем;
• фильтр масловлагоотделитель;
• переходники;
• крестовина;
• штуцер и гайка;
• муфта;
• ниппель;
• трубка;
• автомобильные хомуты;
• ресивер;
• гайки, шпильки, шайбы;
• мебельные колеса;
• автомобильное масло;
• тумблер;
• вилка и шнур;
• топливный фильтр;
• фанерные панели (ДСП);
• компрессор от холодильника;
• маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

Важно: обратите внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.

1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
2. Масло следует добавить через третью паяную трубку.
3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Лада 2106 Злая Атмосфера › Бортжурнал › Компрессор своими руками.

В последнее время много стали задавать вопросов про изготовленный мною компрессор.

-Как изготовить? -Где купить? -Сколько дает прибавки? -Как прет? -Продашь?

Хотелось бы сразу ответить на последний вопрос. Нет не продам

. Это мое первое расчитанное и изготовленное, а самое главное испытанное творение. Слишком много оно для меня значит.

А вот про все остальное расскажу. Купить готовый можно на сайте АВТОТУРБО. Многие уже про него наслышаны. Но ценник, забегая вперед, не соответствует настоящей его стоимости. Самыми первыми Были компрессоры фирмы ДИЛИЖАНС, которые имели иное направление вращения крыльчатки, поэтому и устанавливались с правой стороны от двигателя. Вот пример (vk.com/video22070827_104540064) Вот собственно с этого видео и начались мои грезы. В тот момент я был водителем именно 14 модели ваза и кричал всем, что лучше ничего нет (как же я ошибался). Вырос я в деревне, да плюс ко всему отец был инженером, поэтому железок всяких разных было у меня очень много. Но обратил я свое внимание именно на турбины, уж очень они мне понравились еще в детстве. Ну а после увиденного мною видеоролика да и плюс ко всему получаемая на тот момент специальность инженера автомобильного транспорта, подтолкнули на мысль изготовить собственноручно сие чудо.

Ну и пошел процесс по сбору сведений и информации. Анализ доступных мне турбин показал, что лучшим вариантов выходила турбина ТКР-11. Но размеры ее были значительными, что препятствовало ее размещению под капотом. Следующим претендентом стала ТКР-8.5

. На ней собственно я и остановился. Немного нужных нам параметров: -максимальное давление наддува — 0,6 бар -частота вращения ротора — 54000 об/мин (бывают разные варианты от 53 до 62 тыс.об/мин) Давление меня устроило, ибо стоковый мотор может выдержать именно такое давление. Количество оборотов ротора немного насторожило, но в тот момент я знал о существовании керамических подшипников. Думал, что поставлю их и париться не буду. Однако стоимость в 3500 тысячи и проблема в их приобретении отрезвила меня . КАК НАЙТИ БОЛЕЕ БЮДЖЕТНЫЙ ВАРИАНТ?

Решение пришло при внедрении в конструкцию мультипликатора или в простанародии повышающего редуктора. Это позволило превратить 6000 об/мин двигателя в 57000 об/крыльчатки. Ну а какие подшипники использовать? Искал я очень долго, но поиски завершились успехом. А именно- это замечательная итальянская фирма SKF, которая является лидером в данной области. Собственно какие подшипники понадобятся — это SKF 6000 2rsh и SKF 6002 2 rsh

СКФ 6000 выдерживают обороты около 70000 тыс., что очень подходит для ротора, а вот 6002 самое то для промежуточного шкива. Что касается ремней, путем подбора были выбраны ремни фирмы
OPTIBELT
с размером
PJ280
На этом подбор комплектующих закончен далее все перешло к чертежам. Ниже я представил все свои чертежи, но сразу оговариваю тот факт, то что чертежи рабочии и кое что в них изменялось, но совсем не значительно.

Ах да, совсем забыл про вопрос “сколько дает прибавки?”. По тепловому расчету двигателя, если брать за основу восьмиклапанный мотор четырки, то мощность увеличилась до 128 лошадей. Но это теория и с практикой это не сочетается. Сразу можно вычеркнуть 7% на раскручивание самого компрессора и тд.

После того как весь агрегат был готов, приступили к испытаниям и вот тут пошли косяки конструирования, точнее изготовления. А именно внутренний подшипник летел только так по причине не правильного допуска обработки. Огромные скорости вращения не прощают ничего. После того как разваливался подшипник, он тянул за собой самую сложную деталь конструкции, а именно вал, который глулся каждый раз при выходе из строя подшипника.

Ну и последний вопрос: “КАК ПРЕТ?” Да супер прет. Честно сказать я много не катался, ибо до сегодняшнего момента я не исправил посадку под подшипник, что не довало мне поездить хотя бы недельку. Но этот приход после 3500 тыс ты не спутаешь не с чем. А звук от него. Заставляет людей оборачиваться, а водителей вводить в ступор.

При установки компрессора на карбюраторный мотор, потребуется топливный насос в большим давлением, использовать лучше электрический фирмы крауф. давление в котором составляет порядка 1 бара. При этом следует проложить обратку.

Инструкция по сборке компрессора

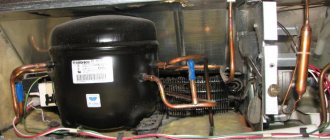

Важно выполнить правильный демонтаж компрессора, чтобы не повредить его. Сначала используя кусачки перекусите трубки, выходящие из двигателя, ведущие к радиаторной решетке. Далее перекусываются провода от реле, но их длина должна остаться примерно 20 см. Перед тем как открутить компрессор, необходимо сделать пометку на крышке реле.

После того как контур нагнетателя компрессора от холодильника будет разорван, на веретенку окажет воздействие атмосфера, что приведет к потере ее свойств. Если в нагнетателе не заменить заводское масло, его поршни быстро износятся, вследствие чего двигатель выйдет из строя. Поэтому рекомендуется первым делом заменить на моторное полусинтетическое. как из авто.

Помимо выходной и входной трубки, компрессор из обычного холодильника оснащен третьей трубкой с запаянным концом. Чтобы в будущем использовать его для покраски авто, необходимо устранить закупоренную часть. Для этого, используя ножовку по металлу, следует по кругу трубки сделать аккуратный надрез, но до конца не пропиливая, после чего отломать надпиленный кусочек. Важно, чтобы металлическая стружка не попала внутрь.

Оставшийся патрубок надо развальцевать и слить старое масло, затем залить в него полусинтетику в том же количестве. После чего патрубок закупоривают при помощи винта обмотанного фум-лентой.

Корпус огнетушителя отличной пойдёт для ресивера. Важно чтобы он был литой, бесшовный и обладал объемом от 10 литров. Прежде чем использовать его, требуется осмотреть огнетушитель изнутри на предмет коррозии. Для осмотра используется фонарик. Если коррозия все же присутствует, от нее необходимо избавиться при помощи специальной жидкости.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Этапы сборочных работ

Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:

1. Взять плоскогубцы, накидной ключ на 12, 2 отвертки — на плюс и на минус. В нижней части задней панели перекусить пассатижами трубки, соединяющие компрессор с системой охлаждения. Открутить пусковое реле, предварительно пометив на нём верхнюю и нижнюю стороны. Отсоединить реле от вилки. Весь крепёж забираем с собой.
2. Проверка работоспособности: подсоединить назад реле, обеспечить доступ воздуха в компрессор по трубкам, подключить к сети. Если всё сделано правильно, то аппарат работает. В одну трубку будет поступать воздух, а из другой выходить. Пометить эти трубки.
3. Прикрепить компрессор саморезами к деревянной доске.
4. Берём старый огнетушитель, 1 шланг длиной 600 мм, 2 других – 100 мм, фильтр для топлива, хомуты, манометр, герметик. Дрель, отвёртка, плоскогубцы у нас уже есть.
5. Если нет огнетушителя, то сделаем пластиковую емкость. Для этого надо взять тару объемом более 3 л. Сделать 2 отверстия. Вставить в 1 отверстие входную трубку на расстоянии 2 см от дна ёмкости. Выходной трубопровод опускаем вглубь на 10 см. На пластиковый резервуар установить манометр невозможно.
6. Если есть железный резервуар, то фиксировать трубки можно сваркой. На железный ресивер устанавливаем манометр. Скрепляем ресивер и компрессор между собой.
7. На шланг длиной 10 см надеть фильтр, присоединить свободный конец трубки на входное отверстие сконструированного аппарата. Другим шлангом соединяем вход ресивера с выходом компрессора. Места стыковки фиксируем хомутами. На последний шланг крепится дизельный фильтр, а свободный конец его вставляется в выходное отверстие ресивера. На оставшийся конец трубки можно одеть при необходимости оборудование, чтобы стали доступны аэрография, покраска.

Второй вариант пошаговой инструкции:

1. Высверливаем специальное отверстие для переходника, который нужно закрепить. Можно выбирать разные способы, к примеру, самый доступный – холодное сваривание (с использованием «Эпоксилина»).
2. Тщательно зачищаем дно ресивера от загрязнений – налета и ржавчины. Это необходимо для того, чтобы «Эпоксилин» хорошо сцепился с поверхностью для прочного склеивания. Ну и, конечно же, чтобы краска не загрязнялась и не сбивалась в комочки с мусором. Достичь этого можно зачистив дно огнетушителя до металлического блеска вращательно-круговыми движениями наждачной бумагой.
3. Закрепляем переходник, зажимая его с лицевой стороны гайкой, и даем время застыть «Эпоксилину» согласно инструкции.
4. Переходим к основанию под компрессор, для чего нужно обзавестись тремя деревянными досками или же куском фанеры размером 30 на 30 см. для удобства дальнейшего перемещения нашего устройства к основе можно прикрутить мобильные колесики для мебели. Мы специально не описываем размеры отверстий и прочие мелочи, поскольку это все будет сугубо индивидуально, так как зависит от выбранного материала, типа компрессора и так далее.
5. Высверливаем отверстия для компрессора и шпилек и монтируем их. Шпильки закрепляются при помощи гаек и шайб. Надеваем на вдох компрессора автомобильный фильтр со специальной бумажной сердцевиной. Это поможет избежать попадания внутрь компрессора пыли и других мелких загрязнений.
6. Далее займемся электрикой. Чтобы наш самодельный компрессор для покраски автомобиля был удобным в использовании, оборудуем его реле давления (например, РМ5 либо РДМ5), а также тумблером отключения. Первое устройство, реле давления, необходимо нам для того, чтобы отключать компрессор в процессе накачивания воздуха в ресивер, когда давления достигает допустимого максимума, и наоборот, включать его, когда давление падает ниже допустимого минимума. Настроить значение величин максимального и минимального давлений можно прямо на реле при помощи пружин, причем большая пружина отвечает за минимальное давление (и соответственное включение компрессора), а маленькая – за разницу между максимальным и минимальным значением давления.
7. Присмотритесь внимательнее и увидите на реле 2 контакта, предназначенные специально для подключения его к сети. Поскольку изначально такие реле использовались в системе водоснабжения, то мы немного изменим его предназначение и особенности подключения. Наша задача – подключить первый контакт к сети, а второй – к компрессору.
8. Тумблер общего отключения ставим на разрыв между реле давления и сетью 220V. Это поможет обесточить всю установку, чтобы не бегать постоянно для включения-выключения.
9. Красим ресивер и приступаем к окончательной сборке.
10. Навинчиваем гайку со штуцером на фильтр-масловлагоотделитель.
11. Берем шланг и одеваем его одним концом на штуцер, а другим натягиваем на трубку компрессора и зажимаем все это хомутами. Для этого шланг берем армированный, маслостойкий. Каждое резьбовое соединение следует уплотнить фум-лентой.
12. Прикручиваем фильтр ко дну ресивера и обрабатываем силиконовое соединение герметиком.
13. Прикручиваем чугунную крышку, но предварительно обрабатываем ее резьбовое соединение все тем же герметиком. Чтобы улучшить герметизацию можно подложить под крышку резиновую прокладку.
14. На крышку нужно прикрутить трубку, резьба которой должна составлять четверть дюйма, а на нее – прикрутить крестовину.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Монтаж деталей устройства

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.

На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.

С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.

Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй с нагнетателем.

Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Механический наддув двигателя своими руками: установка компрессора

Как известно, мощность любого атмосферного двигателя сильно зависит от рабочего объема, а также является в достаточной степени ограниченной физическим рабочим объемом ДВС. Если просто, а наружный воздух благодаря разрежению, которое возникает в результате движения поршней в цилиндрах.
При этом от количества поступающего воздуха напрямую зависит и количество топлива, которое можно в дальнейшем эффективно сжечь. Другими словами, чтобы сделать атмосферный двигатель мощнее, необходимо увеличивать рабочий объем цилиндров, наращивать количество цилиндров или комбинировать то и другое.

Среди нагнетателей воздуха следует выделить турбонаддув и механический компрессор. Каждое из решений имеет как свои плюсы, так и минусы, при этом установить механический нагнетатель воздуха своими руками на практике вполне может оказаться несколько проще, чем грамотно выполнить работы по установке турбонаддува. Далее мы поговорим о том, можно ли поставить компрессор на двигатель своими руками и что нужно учитывать в рамках такой инсталляции.

Читайте в этой статье

Испытание и настройка компрессора

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель. Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь. Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя.

На батарейках с кулером

Случается, что аквариум с рыбками приходится транспортировать. В момент переезда они могут погибнуть от недостатка кислорода, нужен компрессор. Взять в дорогу тот, что работает от сети и используется в домашних условиях невозможно.

В таких случаях целесообразно сделать систему аэрации на батарейках с кулером. Функционировать он может и в помещении, т. к. практически не издаёт шума.

Материалы и инструменты

Приготовьте составляющие. Что нужно:

• пластиковая бутылка (достаточно объёмом 500 мл);
• компактный электрический моторчик (лучше всего взять кулер от вентилятора стационарного компьютера);
• трубка от капельницы;
• клей-момент;
• кабель;
• батарейки и мод под них (небольшая коробка, на которой расположилась одна кнопка с 2 режимами – включить и выключить).

Рекомендовано брать двигатель 12 вольт. Его проще всего подключить к системе аэрации.

Инструкция изготовления

Компактный, мобильный, почти бесшумный компрессор для аквариума собирается с учётом следующего алгоритма:

1. Бутылку разрежьте на 2 составляющие.
2. К моторчику припаяйте (или прикрутите) 2 провода. С помощью клея зафиксируйте двигатель внутри бутылки.
3. В горлышко ёмкости вставьте трубку. Свободный конец заранее запаяйте, в нескольких местах сделайте отверстия иголкой. Так создаётся распылитель.
4. Подключите кабель к батарейному моду.
5. Соберите бутылку. Стыки обмотайте липкой лентой.

Не используйте в данном случае мощный двигатель, он может негативно сказаться на питомцах. Большая скорость создаст дисбаланс процессов жизнедеятельности.

Регулировка и испытание

Главная проверка самодельного компрессора – определение возможности эффективного регулирования давления, которое создаётся в собранной системе. Проще всего это сделать при пробной покраске какой-либо поверхности. При этом последовательно производят следующее:

1. Выставляют реле на 4…5 атмосфер.
2. Подключают компрессор к сети.
3. По манометру следят за стабильностью параметра. Если реле работоспособно, то при превышении давления оно отключит компрессор, в противном случае открывают вентиль сброса, и немедленно отключают агрегат.
4. Проверяют систему на отсутствие самопроизвольного стравливания энергоносителя, для чего можно использовать обычный мыльный раствор.
5. При снижении давления до уровня, ниже минимально допустимого, реле должно автоматически включить компрессор.
6. После окрашивания какой-либо поверхности необходимо проверить качество нанесения на неё краски – при внешнем осмотре не должны быть выявлены следы влаги, посторонние частицы и грязь. Если подобные дефекты всё же возникли, следует дополнительно проверить работу выходного фильтра – масловлагоотделителя.

Модель с пенополиуретаном

Имея в арсенале пенополиуретан, можно сделать помповый аэратор. Он не только будет качественно насыщать воду кислородом, но очищать воду в аквариуме.

Материалы и инструменты

Чтобы получить помповый компрессор для аквариума, следует взять ряд его составляющих:

• деревянная доска – 20 мм;
• саморезы;
• пенополиуретан;
• сплав алюминия;
• шайбы из алюминия;
• резиновый пласт;
• станок для обработки металлических изделий.

Инструкция изготовления

Сам компрессор состоит из помпы, моторчика, механизма передачи. Внутри корпуса крепятся клапаны. Последний быстро может износиться, поэтому его следует заменить. Что делать с собранными компонентами:

1. Соберите двигатель. С этой целью прикрепите пластину на боковые поверхности. Монтаж осуществляйте при помощи 2 винтов, у которых есть ось. Она будет служить центровиком передачи движения на двигательный вал. Прикреплённая пластина осуществляет перемещение оси.
2. Прибегните к работе станка. Из алюминиевого сплава сделайте втулки, маховое колесо и иные составляющие помпы. Изготовьте тарельчатые шайбы Бельвилля, простыми словами – это дисковая вогнутая пружинка. Из резины приготовьте диафрагму, размер не больше 1 мм.
3. Теперь нужна коробка на акустических развязках. Таким образом воздуховод будет работать тише и вырабатывать вибрации меньшей силы. Ящик сделайте из досок, используя саморезы. Не забудьте про крышку. Полиуретан берите для того, чтобы смастерить ножки. Днище проложите поролоном, а крышку обтяните любой тканью.
4. Обеспечьте вентиляцию – как можно плотнее прикройте шланг и вход для питания воздуховода.

Еще одну инструкцию по созданию компрессора, можно увидеть в видео:

Выводы и рекомендации по обслуживанию

Работа собранного агрегата будет длительной и надёжной, если периодически проводить ему регламентное обслуживание. Оно сводится к замене входных фильтров, периодической продувке всех воздухопроводов, а также заменой масла в компрессоре.

Нагружать компрессор более чем на 75% от мощности нежелательно. Но достаточно сложно понять, где находится черта, за которую нельзя заступать, спрогнозировать какое давление будет показывать компрессор. Это зависит от того, когда был выпущен холодильник, какой он марки. На старых моделях этот показатель будет лучше. Тогда для комфортной качественной работы понадобится только замена расходных фильтров.

Компрессор из пылесоса

Изготовление компрессионного устройства на основе старого пылесоса является спорным вопросом. Сложно считать подобное приспособление полноценным компрессором. Проще назвать его пульверизатором для покраски незначительных во всех смыслах этого слова поверхностей: стен в подвале или плодовых деревьев в саду.

К пылесосам советского производства для этих целей даже прикладывали крышки с отверстием для распыления краски.
