Как сделать очки виртуальной реальности из картона своими руками

Как сделать очки виртуальной реальности самостоятельно? На этот вопрос можно ответить, увидев шлем Cardboard от Google. Его конструкция достаточно простая и состоит в основном из картона. Для создания подобных vr очков своими руками потребуется совсем немного времени.

1Подготовка шаблонадля Google Cardboard

Прежде всего скачиваем архив с шаблоном для будущих очков виртуальной реальности (в разделе «Сделай сам» в самом низу страницы). Разархивируем его в отдельную папку. Файл Scissor-cut template.pdf будет содержать нужную нам выкройку. Нужно распечатать её на принтере в масштабе 1:1. Она поместится на 3 листа формата А4.

Компания Google часто дорабатывает свои разработки, и Google Cardboard в том числе. Из-за этого файлы в архиве могут меняться со временем. Поэтому прикладываю выкройку Google Cardboard для распечатки на принтере.

Как работает шлем виртуальной реальности для смартфона

Теперь разберемся как использовать очки виртуальной реальности, которые мы сделали своими руками. Тут все просто.

Закачаем в телефон игру для vr, например, VR X-Racer. Запускаем приложение и устанавливаем смартфон в отсек шлема. Теперь вращая головой, мы можем управлять летательным аппаратом, уворачиваясь от различных препятствий.

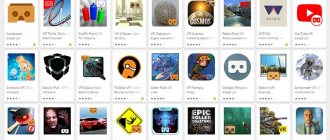

В маркете можно найти большое разнообразие игр и приложений для виртуальной реальности на любой вкус.

Для улучшения взаимодействия в виртуальных играх лучше использовать bluetooth джойстик для vr очков.

3Формирование корпуса3D-очков

Сгибаем детали по линиям, отмеченным красным цветом в инструкции. В специальные отверстия вставляем плоско-выпуклые линзы с фокусным расстоянием 4,5 см. Соединяем всё так, как нарисовано на выкройке. В отверстия для линз вставляем линзы, плоской частью в сторону глаз. Должно получиться как на фотографии.

Самая важная деталь – это правильно подобранные линзы. Они должны быть абсолютно одинаковыми, и фокусное расстояние должно соответствовать расстоянию от ваших глаз до экрана смартфона. От выбора линз зависит ваш комфорт и качество впечатлений от использования очков виртуальной реальности. В скачанном архиве есть подробная информация о подборе линз и фокусного расстояния, ознакомьтесь с ней.

Что потребуется для создания очков vr для смартфона в домашних условиях?

Смартфон

Самое главное — это телефон, т.к. он выступает в качестве экрана. Операционная система должна быть Android или iOS. Что касается размеров экрана — чем больше, тем лучше, но диагональ должна быть в диапазоне от 5 доя 6,5 дюймов.

Еще одним важным условием является производительность смартфона и наличие датчиков движения. Они позволяют отслеживать положение головы во время просмотра vr контента. Минимальные и оптимальные параметры телефона указаны в таблице.

Параметры телефона	Оптимальная совместимость с VR	Нормальная совместимость с VR
Диагональ экрана	5-5.7 дюймов	4-5.7 дюймов
Разрешение экрана	1080×1920 (full HD) и выше	720×1280 (HD)
Процессор	Quad-core 1,6 GHz и выше	Требуется тестирование
Датчики	Акселерометр, Гироскоп	Акселерометр, Гироскоп

Таблица оптимальных параметров смартфона для поддержки VR режима
Самый простой способ проверить смартфон – установить любое приложение виртуальной реальности из маркета и попробовать работоспособность акселерометра и гироскопа на практике.

Шаблон vr очков

Шаблон в формате PDF можно скачать по ссылке.

Элементы корпуса очков разделены на несколько частей. Это сделано для возможности печати на домашнем принтере.

Картон – материал для корпуса

Если делать вр очки для смартфона своими руками, нужно определиться с материалом. Он должен быть достаточно жестким, но в то же время хорошо гнуться. Больше всего подходит плотный картон толщиной 1-2 миллиметра. Лист твердого картона можно взять от упаковочной коробки или приобрести отдельно в канцелярском магазине. Количество картона должно хватать для наклейки трех листов формата A4.

Не используйте многослойный картон, он чаще всего слишком мягок и сильно деформируется при изгибах.

Картон, можно заменить листом жесткого пластика, например, от папки для бумаг.

Инструменты для вырезания

Можно использовать обыкновенные ножницы. Но лучше всего воспользоваться канцелярским ножом. С помощью ножа и линейки резать картон намного легче, а разрез получится значительно ровнее.

Крепежные материалы

Некоторые части виртуальных очков нужно будет скрепить между собой. Для надежности будем использовать клей (например, ПВА) и степлер со скобами размера 26/6.

Линзы

Можно ли сделать очки виртуальной реальности без линз

Самый сложный элемент в конструкции — это, конечно, линзы. Сразу возникает вопрос, можно ли сделать виртуальные очки без них? К сожалению, нет. Без линз глаз не способен сфокусироваться на изображении вблизи. В этом можно убедиться, попробовав прочитать текст на расстоянии в пять сантиметров. Это просто невозможно.

Самодельные линзы для vr очков

Для vr шлема необходимы двояковыпуклые линзы. Их можно сделать своими руками из пластиковой бутылки. Инструкция вкратце:

• Вырезать из закругленного места бутылки (возле горлышка) две окружности диаметром 25 миллиметров.
• Склеить окружности между собой клеем или спаять при помощи паяльника.
• Заполнить полученную линзу водой шприцем с иглой и заклеить место прокола.

Края линзы должны быть надежно проклеены, чтобы вода не проступала наружу. Старайтесь заполнить емкость водой полностью, без воздушных пузырьков.

Где можно купить готовые линзы для шлема Google Cardboard

Где взять качественные линзы для vr очков? Если вы не хотите делать линзы самостоятельно, их можно купить на Aliexpress. Для нашего шаблона понадобятся линзы диаметром 25 миллиметров.

Вот несколько вариантов для покупки на aliexpress: вариант 1, вариант 2, вариант 3

Стоит ли оно того?

И главным вопросом остаётся: стоит ли прикладывать усилия и тратить время для производства таких очков дома, если они продаются за копейки в интернет-магазинах?

Стоит, но в том случае, если вы хотите попробовать сделать что-то своими руками, создать нечто уникальное или просто в вашем регионе нет никаких возможностей получить их другим способом. Благо, временные затраты на создание такого устройства – минимальны, а если у вас есть маленькие дети, то это и вовсе можно превратить в игру, наградой за которую им будет новая и хорошая игрушка.

Если же вы хотите более качественные очки и у вас есть монитор или телевизор, поддерживающий новые технологии создания 3Д изображений, то определённо стоит заказать их из магазина. Ведь сделать современные электронные считывающие устройства такого типа – очень трудоёмкая задача, хоть и посильная всем, кто увлекался в детстве радиотехникой.

3D очки и их разновидности

Так как существует несколько 3D технологий, то и очки для просмотра выпускают нескольких видов:

• анаглифные.
  Работают по принципу цветового разделения (кодирования) изображения. Представляют собой оправу с одной синей и одной красной линзой, которые выполняют фильтрацию изображения соответствующего цвета. Являются самым дешевым вариантом для 3D просмотра;
• поляризационные.
  Такой вид проводит фильтрацию разделенных картинок с помощью специальных поляризационных линз, которые по-разному преломляют попадающий поток света. Одна линза блокирует несоответствующее ей изображение, а другая позволяет просматривать картинку полностью. Современный рынок предлагает как простые поляризационные очки, так и с диоптриями. Недостаток такого устройства – ограничение расстояния между зрителем и телевизором (около 5 м);

• затворные.
  Отличаются от других видов тем, что разделение изображения происходит не на экране, а непосредственно на устройстве для просмотра. Оптические линзы попеременно закрываются 150 раз в секунду с помощью специальных затворов.

Высокая скорость закрывания обеспечивает целостность восприятия контента. Такой вид работает от элементов питания, и требует синхронизации с помощью ИК-порта.

Польза и вред стереоэффектов

Положительные эмоции, душевная расслабленность, познание ярких неизведанных ощущений — вот что даёт просмотр стереоскопических фильмов. Учёные не столь оптимистичны и предупреждают о вреде 3д очков для зрения детей и взрослых. После трёхмерного развлечения необходима проверка самочувствия. Тошнота и головокружение сигнализируют о переутомлении.

Однако имеются другие образцы предметов в формате 3д, которые не влияют на организм, например, ручка. Она рисует объёмные модели практически в воздухе. Чудо-ручка развивает творческое мышление детей.

Для тех, кто захочет сделать 3д ручку в домашних условиях, можно посоветовать один из способов изготовления — на основе клеевого пистолета. Этот инструмент для создания творческих композиций заинтересовал дизайнеров и создателей сувенирной продукции. Результатом стало появление этих образцов в продаже.

Originally posted 2018-08-29 09:29:12.

Изготовление своими руками

Изготовить своими руками можно 3D очки анаглифного вида. Рассмотрим подробнее как их сделать. Для изготовления используют несколько способов.

Первый способ: вырезать оправу из картона и вклеить в нее пленку разного цвета, которая выполняет роль цветового фильтра. Обычно, левый фильтр делают из пленки красного цвета, правый – синего. Качество сделанного устройства зависит от равномерности нанесения краски на пленку. Для окрашивания используют краску из принтера струйного типа или краску из маркеров. Окрашивание непосредственно маркером снижает получаемое качество картинки.

Второй способ: изготовление анаглифного вида с линзами, выполненными из прозрачной части пластикового футляра от диска.

Также своими руками можно изготовить призматические очки поляризационного вида, наполненные жидкостью. Такое изготовление более сложное. Они делают из твердого гибкого пластика и окрашенной жидкости. Такое устройство позволяет получить изображение с минимальным искажением.

Что понадобится

Для изготовления анаглифных очков первым способом нам понадобится:

1. пленка для печати от принтера струйного типа или любая пленка из тонкого пластика;
2. красный и синий маркеры на спиртовой основе или такая же краска от принтера струйного типа;
3. два стекла небольшого размера;
4. картон или старая оправа.

Для изготовления анаглифного типа вторым способом нам понадобится:

1. прозрачная крышка пластикового футляра от CD диска;
2. маркеры (синий и красный) или краска от принтера;
3. картон или старая оправа.

Для изготовления призматического типа с жидким наполнителем понадобится:

• обе части футляра от CD диска;
• ножницы; клей для плас или «Момент»;
• наждачная шкурка;
• скотч;
• глицерин или дистиллированная вода.

Добываем краску

Для закрашивания линз маркерами желательно использовать спиртовую краску, находящуюся внутри. Для этого необходимо выжать ее из стержня непосредственно на окрашиваемую поверхность.

Для окрашивания линз принтерной краской понадобится вскрыть сине — зеленый картридж и вытянуть с помощь шприца необходимое количество краски. Так как в принтерах струйного типа используют только три цвета: желтый, пурпурный и сине-зеленый, то для получения красной краски необходимо смешать в равной доле желтый цвет с пурпурным. Стоит отметить, что краска из картриджа сохнет гораздо дольше маркерной.

Делаем светофильтр

Для изготовления устройства для просмотра анаглифного типа первым способом необходимо:

• вырезать из прозрачной печатной пленки для принтеров необходимый размер линз. Для каждого фильтра понадобится две одинаковых линзы;
• далее, на стекло равномерно наносим красную краску и накладываем на нее сначала один подготовленный кусочек пленки, затем второй, после чего склеиваем обе линзы окрашенной стороной;

• точно такую же процедуру необходимо провести и со второй парой пленочных линз, только используем синий цвет;
• остается подождать, когда краска светофильтров высохнет.

Для изготовления светофильтра анаглифного типа вторым способом нам понадобится:

1. прозрачная часть футляра от CD диска, выдержанная в горячей воде (это облегчит резку материала);
2. с помощью ножниц вырезаем линзы необходимого размера с перемычкой или без нее (на ваше усмотрение);
3. после чего края обрабатываем наждачной бумагой и закрашиваем поверхность подготовленной краской.

• Изготовления светофильтра призматического типа поляризационного вида проводится в несколько этапов:

1. подготовка составляющих частей. На данном этапе производим вырезку основных частей:
2. трех вертикальных частей из прозрачного пластика, которые будут выполнять роль линз;
3. нижней и верхней части;
4. перемычки из непрозрачного пластика.

• в верхней горизонтальной части следует проделать два отверстия для заполнения линз жидкостью;
• сборка конструкции – производится путем поочередного склеивания всех частей.

Обратите внимание на высоту линз – во избежание течи она должна быть одинакова у всех деталей.

• после склейки деталей необходимо обработать швы массой из клея и пластиковой стружки;
• наполнение жидкостью. Для наполнения лучше использовать глицерин, так как у него большая способность преломлять свет;
• наполнение производится с помощью обычного шприца;
• после проведенной процедуры заделайте заливные отверстия скотчем.

Создаём оправу

Наипростейшим вариантом оправы будет оправа от обычных очков. Стоит только вынуть старые линзы и вставить 3D фильтры.

Если же таковые отсутствуют, то оправу можно сделать из картона. Вырезав основные детали и соединив их с помощью бумажного клея.

Для оправы поляризационного типа стоит из пластика вырезать ручку или наушные дуги, которые крепятся к светофильтру с помощью специального клея. Минус такой конструкции в том, что и ручки и дуги невозможно сложить.

Несмотря на различные способы изготовления все сделанные своими руками 3D очки хорошо выполняют основную функцию – передачу объемного изображения. И хотя такие они не всегда сравнимы с покупными, но все же в полной мере позволяют насладиться 3D эффектом просматриваемого контента.

Что это такое

В таких очках вместо стандартных линз применяются специальные фильтры, причем для каждого глаза предусмотрен свой свет. Благодаря цветовому кодированию обеспечивается стереоскопическое изображение.

Зрение человека устроено специфическим образом, поэтому даже если соединить две картинки, то будет возникать ощущение просмотра единого изображения.

В кинотеатрах выдаются анаглифные очки, которые оснащаются стеклами разного цвета. Для левого глаза предусмотрен красный светофильтр, а для правого стекло синего оттенка. Такие очки дают возможность просматривать объемную картинку, поэтому создается ощущение, что действие выходит за границы белого экрана.

Именно сопричастность к событиям, происходящим в фильме, считается наиболее значимым преимуществом трехмерных картин. На качество такого эффекта влияет не только технология, по которой создавалось кино, но и инструмент, применяемый для просмотра.

Полезно также почитать: Обзор 3D-сканеров

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий.
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Вопросы и ответы

Можно ли сделать VR очки из бумаги?

Нет, нельзя. Подумайте сами, под давлением линз ваша конструкция просто развалится, не говоря о весе самого телефона.

Можно ли использовать их для игр на ПК?

Да, они по сути не будут ничем отличатся от покупных альтернатив.

У меня не получилось собрать корпус с первого раза, что посоветует?

Для начала не спешите, внимательно следуйте шаблону, и для закрепления посмотрите видео пример.

Фото пример готовых очков

Пользуясь рекомендациями из данного руководства, все желающие сделать vr очки своими руками, теперь знают, как это сделать.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, как настроить очки для комфортного пользования.

Как выбрать

Вначале необходимо определиться, для каких целей необходимы очки: для просмотра телевизора или работы на компьютере. Рассмотрим основные параметры 3D очков для просмотра телевизора. Так как при изготовлении современных телевизоров используют активную и пассивную технологию, то сначала определяемся, какой технологии соответствует наша техника.

Выбор активного вида (затворные):

• элемент питания. При выборе затворного вида следует отдать предпочтение работающим от аккумулятора. Использование аккумулятора обеспечит длительное бесперебойное использование. В случае полного разряда всегда можно перезарядить в течение 2 часов. Несмотря на высокую стоимость, такое устройство быстро окупается, в отличие от активного вида, работающего от обычных батареек, требующих постоянной замены;
• наличие индикации заряда и отключения. Эта удобная функция обеспечит своевременный заряд и отключение, исключая полный разряд;
• совместимость.
  Устройство необходимо приобретать того же производителя, что и телевизор. Также стоит учитывать марку модели указанную в технических характеристиках;
• дальность действия. Всегда учитывайте расположение телевизора и площадь комнаты. Устройство с меньшим радиусом действия попросту не будут функционировать. Также не следует останавливаться на моделях, существенно превышающих дальность.

Выбор пассивного вида:

• тип внешнего покрытия. При выборе поляризационного типа необходимо учитывать, что они выпускаются с круговой поляризацией и линейной. Круговая поляризация не ограничивает зрителя в движениях и более комфортная для восприятия. Единственный недостаток – высокая цена. Линейная поляризация даже при небольшом движении смотрящего человека, сильно искажает изображение. Но благодаря низкой стоимости получила большую популярность;
• пропускная способность. Чем выше этот показатель, тем качественнее получаемая зрителем картинка. Оптимальным вариантом будет коэффициент равный 60% и более;
• совместимость.
  При выборе пассивного варианта необходимо учитывать тип модели, поддерживаемый вашим телевизором, который обычно указан в технической документации.

Рассмотрев основные критерии выбора очков для телевизора, определимся, как выбрать 3D очки для компьютера. Для работы на компьютере подходят 3D очки только двух типов: анаглифные и затворные.

Выбор анаглифных очков:

1. материал изготовления оправы. В качестве материала для оправы служит пластик и обычный картон. Вполне понятно, что картонная оправа в несколько раз дешевле пластмассовой, но последняя более надежная;

2. светофильтр. Для получения более качественного изображения отдайте предпочтение линзам, выполненным из стекла или пластика. Линзы из тонкой пленки часто дают искаженную и некачественную картинку.

Выбор активных (затворных) очков:

• соответствие.
  При выборе такого вида следует учитывать возможность видеокарты и частоту монитора. Чем мощнее видеокарта, тем больше возможности получить качественное изображение. Частота монитора должна быть не менее 120 Гц;
• наличие дополнительных USB разъемов. Присутствие таких разъемов позволит производить подзарядку непосредственно от компьютера.
