Человек — существо, привыкшее не только к комфорту, но и к вкусной пище. Одними из любимых деликатесов, которые изобрели еще пещерные люди, стали копчености: мясо, рыба, сало и колбасы.

0

Источник:

Смотреть все фото в галерее

Однако натуральные продукты сейчас в магазине найти невозможно. Процесс этот длительный, и для достижения идеального вкуса требует соблюдения технологии и определенного вида древесины. Производителям такие хлопоты не выгодны, поэтому на прилавках можно встретить лишь суррогаты, обработанные «жидким дымом». Они выглядят и пахнут замечательно, но не принесут ничего кроме вреда. Поэтому многих интересует коптильня холодного копчения своими руками: чертежи и способы добиться желаемого вкуса и аромата. Почему именно холодное копчение? У обоих видов копчения есть особенности, достоинства, недостатки, однако чаще все же выбор останавливают на холодном. Причина — более оптимальный температурный режим.

0

Источник:

Горячее копчение не требует ни много времени на приготовление продуктов, ни сложного сооружения. Электрический прибор либо открытый огонь находится прямо под коптильней. Температура от 70 до 120° позволяет дегустировать ароматное блюдо уже спустя 1-3 часа. Изделия, подвергшиеся такой обработке, остаются мягкими и довольно жирными, однако именно поэтому хранятся всего несколько дней. Холодное копчение — способ сделать продукт особенно вкусным. В этом случае работает теплый дым, добирающийся до «жертвы» по довольно длинному дымоходу. Температура такого копчения — 20-35°, однако лучшая цифра 30°, так продукт сохраняет практически все полезные вещества. Из-за этой температурной «низости» будущий деликатес должен готовиться долго: процесс может затянуться на 3 дня. Продукт после обработки теряет часть влаги, поэтому становится суховатым, однако жир сохраняет. Зато срок хранения его — несколько недель, или даже месяцев. Неповторимый аромат и возможность растянуть удовольствие, долго наслаждаясь копченостями, — причины популярности коптильни холодного копчения, а способов обустроить ее своими руками есть немало.

Коптильня холодного копчения своими руками: чертежи

0
Источник:

Сооружение это требовательное, так как дым, прежде чем добраться до продуктов, должен достичь минимальной температуры, избавиться от вредных примесей, копоти. Поэтому любой чертеж подразумевает следующие элементы: Топочную камеру (дымогенератор), сооруженную из металла либо кирпича. Из-за длительности процесса она обязана иметь удобный зольник и дверцу для регулировки поступления дыма. Коптильную камеру. Невысокая температура позволяет выбрать различные материалы, в их числе и дерево. В этой роли может выступить обычная бочка, старый холодильник. Дымоход. Его минимальная длина — 2000 мм, максимальная — 7000. Большее расстояние — гарантия проблем с тягой. Лучший материал металлические трубы, диаметр их более 100 мм.

0

Источник:

Какая коптильня лучше: из нержавейки или из обычной стали

Нержавейка является одним из самых распространённых материалов, особенно в небольших аппаратах для горячего копчения.

Коптильня из нержавеющей стали имеет много преимуществ перед аппаратом из чёрного металла:

• Отсутствие коррозии. Этот металл не ржавеет, поэтому аппарат не нуждается в тщательном высушивании после работы.
• Долговечность. Нержавеющая сталь не прогорает на огне, поэтому устройства из неё имеют более тонкие стенки и повышенный срок службы.
• Привлекательный внешний вид. Устройства из листовой нержавейки не нуждаются в покраске и длительное время сохраняют блестящую поверхность стенок коптильни.

У таких коптилен есть только один недостаток — нержавеющая сталь и изделия из неё дороже, чем устройства из других материалов. Нержавейка используется, в основном, в небольших аппаратах и профессиональных установках. Коптилка из нержавейки своими руками собирается при помощи электросварки или болтовых соединений.

Плюсы коптильни из нержавейки

• минимальное количество гари и копоти на стенках, которая к тому же легко смывается;
• возможность реализации различных видов копчения (горячее, холодное);
• высокая мобильность и безопасность;
• не занимают много места и не нуждаются в специально оборудованных площадках;
• устойчивость металла к разрушению (коррозии);
• простота в использовании;
• минимум обслуживания.

Минусы коптильни из нержавейки

Как таковых их два цена и масса. Это относится ко многим модификациям коптилен из нержавейки. Такая сталь в принципе считается не очень дешевым материалом и, соответственно, изготовленные из нее изделия не могут похвастаться низкой ценой. Масса же коптильни напрямую зависит от ее размеров и толщины стальных листов, из которых сварены стенки. Минимальная рекомендованная толщина стенок коптильни из нержавеющей стали – 2 миллиметра. С увеличением размеров растет и вес, а также проигрывает мобильность.

«Бочковая» коптильня

Это самый неприхотливый вариант. Чтобы соорудить коптильню, надо иметь неприкосновенные запасы: металлическую бочку и такую же сетку; листовую жесть, прочные решетки; крепежные элементы; шифер, мешковину. Первым делом копают яму под топочную камеру, на ее дно укладывают лист жести. Роют не слишком глубокую траншею для дымохода, ее ширина 250 мм, длина — 2000-2500 мм. Герметичность обеспечивают, накрывая топку шифером. Вдобавок ее присыпают грунтом. Обустраивают коптильную камеру. Бочку лишают дна, а на его место прикрепляют металлическую сетку, для сбора сажи ее устилают мешковиной. Снизу монтируют решетку. Отступив от верхнего края емкости 200 мм, оборудуют место для продуктов. Это может быть металлическая решетка либо прутья, на которые вешают крюки. Вместо крышки для камеры-бочки используют плотную мешковину. Она способна удержать дым, но одновременно отводить его избыточное количество.

0

Источник:

Несколько дороже будет коптильня, устроенная из деревянной бочки, зато она будет выглядеть более презентабельно. Работа с ней тоже проста, так как снять верхнюю крышку, вырезать отверстия для трубы и установить внутри держатели для решеток труда не составит. Исключение для таких коптилен-полуфабрикатов одно — пластмассовые изделия.

Эффективные коптильни, сделанные в домашних условиях

Лучше всего делать коптильню для домашнего использования из металла.
Такие конструкции будут иметь более долгий срок эксплуатации и отличные характеристики.

С их помощью можно будет приготовить копчености, которые ничем не будут отличаться от тех, которые сделаны с помощью заводских аппаратов.

Многофункциональная коптильня «Паровоз»

Данная конструкция имеет топку круглой формы, оборудованной откидной крышкой. В нее во время процесса нужно закладывать топливо. Также аппарат можно использовать в качестве гриля. Для этого нужно подготовить топливо, а сверху положить решетку. Это значит, что для переоборудования режима не нужно выполнять никаких трудоемких работ.
Для того, чтобы перенастроить конструкцию, стоит выполнить самые простые действия.

• Крышка топки откидывается;
• В топку нужно загрузить подходящий вид топлива;
• Дальше устанавливается решетка для барбекю;
• Разжигается огонь и после того, как перегорят дрова, на решетку можно класть мясо.

Рабочая камера коптильни «Паровоз» находится в дымовой трубе.

В более современных моделях дополнительно устанавливаются специальные заслонки, с помощью которых можно регулировать температуру.

В случае использования самодельного устройства, продукты нужно размещать внутри топочной камеры. Их можно подвесить на верхнюю крышку или выложить рядами на решетки.

Коптильня из газового баллона

Достаточно часто для сооружения коптильни своими руками используется старый баллон, который имеет все необходимые физико-технические параметры. Баллоны изготавливаются исключительно с крепких материалов с достаточно толстыми стенками. Соответственно, готовая конструкция не будет деформироваться под влиянием высоких температур и не потеряет свои эксплуатационные характеристики.
Использование баллона для коптильни имеет огромное количество преимуществ, к основным из которых можно отнести следующее:

• Средняя толщина стенок составляет 2,5 мм.
• Коптильня имеет небольшой размер, что позволяет установить ее в любом удобном месте.
• Не нужно тратить время на изготовление корпуса.
• Низкая стоимость материалов. Старые баллоны имеют невысокую цену и приобрести их не составит никакого труда.

Походная коптильня

Сегодня можно сделать самые разные коптильни, в том числе и походное устройство, которое можно взять с собой на отдых.
Вне зависимости от типа конструкции, любая коптильня будет состоять из некоторых обязательных элементов:

• Корпус с прочными стенками и дном;
• Решетка или же крюки, на которые будут подвешиваться продукты;
• Поддон для жира;
• Крышка с ручкой и дымоотводная трубка.

По количеству решеток можно определить количество ярусов в коптильне. При необходимости, их можно заменить на крючки, на которые будут подвешиваться продукты.

Для качественной походной конструкции лучше всего воспользоваться листами нержавеющей стали, толщина которых будет превышать 1,5 миллиметра.

Стационарная коптильня

Данная конструкция имеет большие габариты. Устанавливать ее можно только на открытом воздухе. Стоит отметить, что во время расчетов размера нужно помнить о том, что коптильня должна выступать за пределы топки или мангала минимум на 5 см как спереди, так и сзади.

Простая коптильня из бочки

Одним из наиболее простых вариантов домашней коптильни, считается устройство, которое изготавливается из обычной бочки. Используется устройство как для холодного метода копчения, так и для горячего.
Самодельный аппарат имеет достаточно простую конструкцию и ее можно легко собрать собственными руками. Для этого не обязательно иметь специальные знания, а основные элементы можно подобрать из подручных средств. Простая коптильня из бочки имеет некоторые особенности и достаточно много преимуществ, с которыми желательно предварительно ознакомиться.

• Для сборки подойдут самые простые материалы, которые можно отыскать в любом хозяйстве.
• Можно сделать уникальным не только дизайн, но и ключевые особенности. За счет этого сделанный собственными руками агрегат будет единственным и неповторимым.
• На сборку коптильни из бочки уйдет всего несколько часов, после чего можно приступать к процессу копчения.
• За счет того, что устройство имеет простые конструктивные особенности, работает оно очень эффективно и позволяет приготовить вкуснейшие копчености.
• Если сравнивать с покупкой коптильни заводского производства, устройство с бочки, имеет невысокую стоимость.

Коптильня из трубы

Данный вариант также можно назвать весьма простым. Понадобится минимальный набор материалов и инструментов, простой чертеж или схему, которые без проблем можно отыскать в Интернете и немного времени. Коптильню можно сделать разного размера.

Единственным условием есть то, что использовать нужно трубу с достаточно большим диаметром.

В таком случае в нее будет удобно помещать топливо и продукты, которые получаются в столь простой конструкции очень вкусными.

Коптильня из листового металла 3 мм

Аппараты такого типа, для изготовления которых используется достаточно толстый метал, отличаются долгим сроком эксплуатации.
Они не будут терять свои характеристики и портиться даже в том случае, если на них регулярно воздействовать высокими температурами.

Такие коптильни удобны в использовании, а сделать их своими руками не составит никакого труда.

Экс-холодильник, сменивший должность

Лучше найти старый холодильник, в котором минимум пластика. Этот способ тоже позволяет быстро получить желаемую коптильню, он прост и экономичен. Список необходимого для работы невелик: корпус холодильника; вентилятор; кирпичи для очага; труба, средняя длина отрезка 2500 мм, диаметр — 100 мм; утеплитель для трубы, если она остается на поверхности. Старый холодильник избавляют ото всех пластиковых элементов, оставляют в неприкосновенности компрессор и реле. Все отверстия заклеивают скотчем, лейкопластырем либо изолентой. Для обеспечения тяги внизу устанавливают вентилятор. Сверху делают маленькое отверстие для дыма. Сбоку его прорезают для трубы дымохода (другой, предпочтительный, вариант — снизу), с обеих сторон — для решеток, на которых будут располагаться продукты. Не забывают о поддоне для сбора жира: он не должен перекрывать путь в холодильник дыму. Ищут место для холодильника-коптильни, выбирая максимально высокий участок.

0

Источник:

На расстоянии 2500 мм от него роют яму для топки. На дно укладывают кирпичи, из них же возводят стенки. Если участок имеет естественный уклон, трубу-дымоход слегка прикапывают. Когда рельеф ровный, его создают, выкапывая траншею. Чем дальше она от холодильника, тем глубже ее делают. Один край трубы соединяют с холодильником, другой подводят к яме. Когда траншея не нужна, дымоход закутывают в утеплитель. Импровизированную топку плотно прикрывают металлическим листом, оптимальная толщина — 3-4 мм. В роли коптильни холодного копчения «дублером» холодильника может стать старая стиральная машинка, чей кожух будет также идеален для камеры. Альтернативы — металлические либо деревянные шкафчики.

Форма коптильни

Аппараты для копчения из нержавеющей стали могут иметь самую различную форму.

Коптилка горячего копчения домиком

При копчении из продуктов испаряется влага. Часть её выходит из ёмкости вместе с дымом, но остаток конденсируется на стенках и крышке коптильни.

Конденсат с крышки капает на копчёности, что ухудшает их вкус, а также от капель воды на поверхности продуктов остаются потёки. Для предотвращения такой ситуации в некоторых устройствах крышка изготавливается не плоской, а в виде крыши дома — односкатной, двухскатной или полукруглой. По наклонной внутренней поверхности крышки капли воды стекают к стенкам и не попадают на продукты.

Вертикальная коптильня

В таких аппаратах высота значительно превышает размеры основания. Это увеличивает объём коптильной камеры, а также позволяет коптить рыбу и колбасу в подвешенном виде, на крюках.

Такое расположение продуктов улучшает вкус копчёностей. Кроме подвешенных копчёностей допускается установка в нижней части коптильни решёток. Следует учесть, что температура внизу выше, чем сверху, поэтому там располагаются самые крупные куски.

При необходимости коптить большие объёмы продуктов стоит узнать, как делается коптильня горячего копчения из стиральной машины своими руками.

Для сохранения формы рыбы при копчении её необходимо обвязать верёвкой.

Круглая коптилка

Кроме квадратных и прямоугольных конструкций широко используются устройства круглой формы. Эти аппараты похожи на кастрюлю из нержавеющей стали.

Поддон и решётки в круглых установках собираются на центральной стойке. Принцип работы круглых коптилен аналогичен обычным устройствам для горячего копчения:

1. На дно корпуса насыпаются опилки.
2. В аппарат вставляется стойка с поддоном и решётками с продуктами.
3. Аппарат в сборе помещается на плиту, угли костра или в мангал.
4. Огонь нагревает дно с опилками до температуры дымовыделения.
5. Дым коптит продукты, а его излишки выходят через щели между крышкой и корпусом.

Крышка в круглой коптильне домиком имеет форму конуса и изготавливается из круга с вырезанным сектором.

Основательные постройки

Есть хозяева дачных и загородных участков, которые своими руками абсолютно все стараются делать на совесть. Следующие варианты хороши для больших загородных участков, где еще одно небольшое строение станет не помехой, а украшением. Коптильня из кирпича или пеноблоков Первый этап — поиски удобного участка, лучше на возвышенности. После выбора подходящего чертежа приступают к расчетам материала, затем закупают: красный кирпич либо пенобетонные блоки (лучше — пустотелые); силикатный кирпич для топочной камеры (альтернатива — покупное изделие, встраиваемое в камин); дверцу для топки — из стали либо чугуна; оконную рама с матовым стеклом, дверную коробку и полотно; листовую фанеру, доску (20х100 мм) или брус (60х60); шпунтованную доску (замена — вагонка, ее толщина — 10-12 мм); кровельный материал — профлист, металлочерепицу; трубы: пластиковую для крыши и металлическую для дымохода (диаметр — 80 и 120 мм соответственно); цемент, песок, щебень.

0

Источник:

Интересная информация о различных видах коптильни

Коптильня-ведро.

Для изготовления этой модели коптильни используют старые стальные ведра. Внутрь ведра вставляют две решетки из нержавеющей стали. Первую сетку размещают на 10 см от днища ведра, а верхнюю на расстоянии 5 см от нижней сетки.

На дно коптильни насыпают стружку или опилки слоем в 2 см. На сетки укладывают продукцию для копчения.

Мини-коптильня готова к эксплуатации. Ее накрывают крышкой и ставят на огонь. Это конструкция для горячего копчения продуктов. Уже через 15 минут после первого появления дыма копчености готовы. Ведро снимают с огня и дают время остыть.

Коптильня из нержавейки.

Для изготовления этой конструкции используют нержавеющую сталь. По внешнему виду коптильня напоминает чемодан внутри которого на приваренные уголки установлено две решетки.

Для использования походной коптильни понадобятся мелкие дрова лиственных пород деревьев или опилки. Куски мяса, сала или рыбы укладывают на решетку. Чемодан закрывают крышкой и размещают над костром. Через 20 минут ароматные куски готовы к употреблению.

Коптильня из холодильника.

Старые холодильники многие дачники используют как шкафы для хранения различных мелочей. Мало кто знает, что из холодильника очень просто сделать коптилку. Достаточно просто удалить все внутренности оставив только коробку с дверью.

В верхней части делается отверстие для дымохода. На стены холодильника крепятся три пары уголков на разных уровнях. На двух верхних уровнях располагаются решетки и планки с крюками. Нижние уголки нужны для установки поддона, собирающего жир.

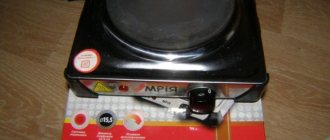

Для завершения конструкции еще нужна электрическая плита и прочный поддон для опилок. Плита располагается на дне холодильной коробки, а на нее устанавливается поддон с опилками. Дверца должна хорошо закрываться, чтобы в камеру было минимальное поступление воздуха.

Коптильня из бочки.

Это один из самых простых и доступных для изготовления своими руками видов коптильни. Старую металлическую бочку без дна необходимо оборудовать решеткой или прутами на двух ровнях. Внизу располагается поддон, а вверху на крюки навешивают мясо или рыбу. Если очаг будет расположен прямо под бочкой, это коптильня горячего копчения.

Когда бочка установлена на приямок, а к нему сделан двухметровый дымоход от очага, вы получите мясо и рыбу холодного копчения.

Коптильня из кирпича своими руками.

Это стационарная коптильня и построить ее можно в любом месте приусадебного участка. Размеры камеры копчения выбираются на свое усмотрение. Как и в других конструкциях, важно правильное обеспечение источника дыма. Для сжигания дров часто используют печку-буржуйку, располагая ее за пределами камеры. Соединяют коптильную камеру с печкой трубой.

Коптильня с гидрозатвором.

Такую коптильню можно купить в магазине или сделать самостоятельно. Отличается она от обычной мини-коптильни присутствием гидрозатвора, что дает возможность готовить копчености как на природе, так и на кухне.

Чтобы в квартире не было постороннего запаха и дыма, в гидрозатвор наливают воду. Приготовьте продукты по любимому вами рецепту и приступайте к приготовлению горячим способом.

Коптильня из газового баллона.

У вас дома есть старый газовый баллон, но вы совершенно не знаете, как сделать коптильню своими руками из этой ненужной в хозяйстве вещи. На первый взгляд процесс переделки немного сложный, но вполне осуществимый. Следуйте по пунктам, прописанным ниже, и у вас все получится.

• Вывезите баллон на пустырь, чтобы выпустить остатки газа и отпилить вентиль. Баллон пустой, если при нанесении на вентиль мыльной воды не появляются пузыри.
• Слить с баллона остатки газолина в металлическую емкость и потом сжечь ее.
• Наполнить пустой баллон обычной водой, чтобы промыть.
• Очищенную посудину можно возвратить домой и приступить к изготовлению коптильни.
• Для загрузки продуктов необходима большая дверь. Сделать разрезы не до конца, чтобы дверь преждевременно не отвалилась.
• Зачистить места для припоя петель и приварить петли сразу к основной части баллона и к будущей двери. Когда петли прочно приварены, разрезать до конца дверь. Теперь можно подумать о подставке для будущей коптильни.
• На дне баллона срезать сначала металлическую полосу, а затем спилить половину днища. В коптильне должна быть топка.
• Топку изготовить из толстых листов железа. Приварить топку к баллону, чтобы получилась единая конструкция передвижной коптильни.
• Перед первым копчением прокалить коптильню из баллона дровами.

Коптильня в домашних условиях из старого ненужного баллона отлично подходит для горячего копчения любых продуктов.

Мангал с коптильней.

Человеку свойственно постоянно выдумывать что-то новое и из простых вещей делать многофункциональные устройства. Одной из таких необычных конструкций и является мангал с коптильней. У вас есть дома мангал, но очень хочется удивить друзей ароматной копченой рыбой или куриными крылышками. Поищите старую бочку небольшого размера. У нее должно быть дно.

Приделайте дверь, уложите бочку на мангал и закрепите, чтобы она не двигалась. Внутри камеры копчения установите решетку для рыбы. На дно камеры насыпьте стружку или опилки. Положите подготовленную тушку и закройте камеру.

Теперь можно разжечь огонь в мангале и приступить к копчению. Одновременно на оставшейся площади мангала приготовить еще какое-нибудь блюдо для долгожданных гостей.

Дымогенератор для коптильни.

Для небольшой коптильни горячего копчения дымогенератор не нужен. Он уже есть в самом устройстве коптильной камеры. Дым высокой температуры дают тлеющие на дне камеры опилки. Разогрев опилок происходит с помощью очага, расположенного рядом с камерой копчения.

Для холодного способа копчения нужно больше времени и более тщательная подготовка продуктов. Температура дыма в камере не бывает выше 35 градусов. Продукты предварительно маринуются и подсушиваются. Вот для такой коптильни и необходимо подумать о качественном дымогенераторе. Нужна не просто выработка дыма в достаточном количестве, но и его охлаждение до нужной температуры в коптильне.

Самым лучшим вариантом дымогенератора для коптильни считается конструкция с электрическим элементом нагревания с устроенным термодатчиком. В этом случае нет необходимости специально охлаждать или подогревать дым.

Самым простым устройством для охлаждения дыма до нужной температуры является крытая траншея длинной до 3 метров между очагом и коптильной камерой.

Как сделать коптилку и какой конструкции — выбирайте сами.

Фундамент для коптильни

После расчистки строительной площадки производят разметку, удаляют плодородный слой, толщина его — от 150 до 200 мм. С помощью диагоналей находят середину, предназначенную для патрубка дымоходного канала. Его роль исполняет металлическое ведро с вырезанным сбоку круглым отверстием для металлической трубы-дымохода. Начиная с центра, копают траншею. Если участок горизонтальный, то обеспечивают наклон в 20°, он идет в сторону топочной камеры. На этом же этапе закладывают трубу, один конец которой сразу же вставляют в ведро. Траншею закапывают и переходят к сооружению опалубки. Над поверхностью она выступает на 250 мм. Затем засыпают подушку из песка и щебня, каждый слой имеет толщину 70-90 мм, оба проливают, трамбуют. Заливают половину раствора, расстояние от верхнего края опалубки — 50 мм. На схватившийся бетон укладывают арматурную сетку, ее ячейки — 50х50 мм. Сверху заливают стяжку, в которую добавлено жидкое стекло. Ее выравнивают, ориентируясь на края опалубки, накрывают пленкой и оставляют набирать прочность.

Строительство коптильни

0
Источник:

Стены возводят из пенобетонных щелевых блоков, отличающихся низкой теплопроводностью. Кладку начинают с угла, используют обычный раствор либо монтажный клей, предназначенный для блоков. Вертикальность рядов и горизонтальность проверяют уровнем, особое внимание уделяют оконному и дверному проемам. На сооружение укладывают балки перекрытия, затем монтируют стропильную систему. Если в роли кровли выступает мягкая кровля, то обрешетку делают из листовой фанеры сплошной. Когда куплен другой материал, шаг обрешетки рассчитывают исходя из его размеров. Фронтоны зашивают той же вагонкой либо доской, в один из них монтируют дымоход для отвода излишков дыма. В проемы вставляют оконную раму и дверную коробку, уплотняют войлоком. Отверстие в полу закрывают съемной мелкоячеистой сеткой, которая призвана задерживать оставшиеся частички копоти. Внутри коптильни оборудуют стеллажи из сетки для готовящихся продуктов.

Рекомендации по использованию

Полученная конструкция может легко использоваться для приготовления самых разных видов мяса с минимальными усилиями. Во время работы важно соблюдать такие требования безопасности:

• не контактировать с поверхностями, которые легко загораются;
• не касаться коптильни голыми руками;
• не задействовать некачественные опилки;
• не оставлять рядом с работающей коптильней детей;
• не устанавливать установку рядом с домом, чтобы предотвратить попадание дыма внутрь.

Использование коптильни для холодного копчения

Во время копчения важно тщательно контролировать температуру, чтобы конструкция не перегрелась. Следует обратить внимание, что обрабатывать можно только свежую еду.

Традиционная коптильня из дерева

0
Источник:

Кирпич и блоки не единственные подходящие материалы. Небольшое строение из экологически чистой древесины — лучшее «пристанище» для пищевых продуктов. Для этого временного хранилища оптимальными считаются лиственные породы — вишня, груша, дуб, ольха. Потребуется собрать такие материалы: брус (50х50), доска (10х100 мм); кирпичи: красные для основания коптильни, силикатные — на топочные стенки; 2 трубы — огнеупорные керамические либо металлические (80 и 100 мм); листовой металл для настила (3-4 мм); цемент, песок, щебень; гидроизоляционный материал (пакля).

0

Источник:

Делаем домашнюю коптильню горячего копчения из металла (чертежи и фото)

Чтобы изготовить коптильню горячего копчения из металла своими руками вам понадобится:

• болгарка;
• арматура;
• аппарат для сварки;

• столярный угол;
• листовой металл толщиной 2 мм (67 х 157 см) – 2 шт.

Весь необходимый инвентарь готов, пора приступать к работе. Главное – строго следовать пошаговой инструкции.

1. Взять лист металла и разделить его на четыре одинаковые части с помощью болгарки. Это будут составные части коптильни. Сварить две части под прямым углом. Обязательно используйте столярный угол.
2. Аналогичные процедуры провести с оставшимися двумя стенками коптильни. Тщательно проварите внутренние швы конструкции, чтобы достичь ее полной герметичности.

3. Из второго листа вырезать дно для коптильни. Его нужно будет аккуратно приварить к наполовину готовой коптильне.
4. Соорудите крышку. Для этого понадобится лист металла, размер которого должен превышать площадь коптильни.
5. Приварите к крышке дополнительные металлические полосы. Благодаря им крышка коптильни будет плотно закрываться.
6. Используйте арматуру для ножек и ручек, которые будут фиксировать поддон для сбора сока и жира.

Такая несложная последовательность действий поможет вам соорудить домашнюю коптильню из металла для горячего копчения. Она прекрасно подойдет для приготовления сала, мяса, рыбы, дичи и т. д.

Котлованы, траншея, фундамент

После разметки выкапывают два небольших котлована, расстояние между ними равняется тем же рекомендованным 2000-2500 мм. Первый, предназначенный для коптильни, должен находиться на возвышенности. Его глубина — 400 мм. Второй, используемый для фундамента топки, заглубляют на 250 мм. На следующем этапе углубления соединяют, выкапывая траншею. Далее в котловане под коптильню устраивают традиционную подушку из песка и щебня, слои делают такой же толщины, как в случае с блочным строением. Заливают половину раствора, укладывают арматурную сетку, но в этот раз ее ячейки 30х30 мм. Сверху распределяют оставшийся раствор, толщина стяжки — 40 мм. Таким же образом делают фундамент для топки.

0

Источник:

В траншею укладывают трубу меньшего диаметра. Со стороны топки она должна быть короче траншеи на 200 мм. На край ее наносят раствор и надевают полуметровый отрезок трубы большего диаметра, он должен заходить на тонкую часть дымохода на 150 мм. Это расширение перед коптильней даст возможность дыму приобрести оптимальную температуру. По краям этого широкого патрубка, заходящего в топку, устанавливают 2 кирпича. Затем переходят к кладке стенок в полкирпича. Трубу заливают раствором, монтируют топочную дверцу, которую дополнительно крепят с помощью проволоки, уложенной в швы кладки. Сверху на топку укладывают металлический лист.

Этапы сборки и обустройства коптильни своими руками

Новичкам легче всего будет смастерить деревянную коптильню, габариты камеры которой составляют 90х60х120 см. Так как процесс приготовления длительный и сопровождается обильным выделением дыма, нужно разместить сооружение так, чтобы хозяева и соседи не испытывали дискомфорта, то есть в отдалении от жилых строений и мест отдыха.

Фундамент не понадобится, если почва устойчивая с глубоким залеганием подземных вод, но в случае с преобладанием влажных и сыпучих грунтов придется позаботиться о подготовке базы. Выкапывают яму по размерам камеры на глубину до 40 см, выполняют щебеночную подушку, сверху укладывают бетонные блоки. Обязательные манипуляции – обвязка проволокой и заливка цементного раствора. Изоляционный материал поможет защитить фундамент коптильни от влаги.

Теплый дым стремится вверх, поэтому при проектировании конструкции нужно учитывать рельеф участка. Если расположить топку чуть ниже по склону, из трубы образуется эффективный дымоход.

Выполнение основания

В качестве базы для каркаса используются 4 отрезка бруса длиной 1,5 м сечением 5х5 см, они образуют вертикальные стойки камеры. Длина брусьев определяется на основе следующего подсчета: 30 см закладываются на ножки, 120 см – это непосредственно полезная высота сооружения.

Вертикальные стойки дополняются горизонтальными перекладинами из тех же брусьев, нужно 4 отрезка по 60 см и 4 куска по 90 см. Горизонтальные и вертикальные компоненты объединяются посредством саморезов и металлических уголков.

Закладка корпуса

Каркас обшивают с внутренней стороны основным материалом. Фанеру, доски, вагонку фиксируют на основании с помощью саморезов либо гвоздей. Так как сечение брусьев каркаса составляет 5х5 см, между двумя слоями обшивки (внутренней и внешней) образуется свободная полость шириной 5 см. В нее закладывается утеплитель, лучше отдать предпочтение минераловатным плитам. Сыпучие теплоизоляционные материалы, например, опилки или хвою, помещают в полость уже после формирования внешней облицовки.

Важно предотвратить распространение частиц утеплителя, волокон, чтобы они не попадали на продукты питания. Поэтому на внутреннюю обшивку с той стороны, где будет находиться изоляционный материал, прикрепляют пищевую фольгу, тщательно соединяя стыки.

Завершающий шаг для формирования корпуса коптильни – установка внешней облицовки поверх плитного утеплителя.

Создание крыши

В зависимости от того, какой проект лег в основу, собирают двускатную или односкатную крышу, допустимо плоское решение. Необходимо оставить отверстие, через которое будет проходить дымоотводящая труба (в верхней части стены корпуса). После установки трубы нужно тщательно изолировать щели термостойким герметиком, паклей, монтажной пеной.

На внешнюю поверхность крыши укладывают кровельный материал, для этого нужно предварительно собрать обрешетку. Здесь подойдут брусья 3 на 4 см либо 2 на 4 см. Так образуется обязательный вентиляционный зазор, благодаря которому древесина не будет переувлажняться, значит, снизится риск загнивания, появления плесени и грибка.

Решетки и поддон

Для изготовления решеток нужно запастись прочными деревянными рейками, их размеры могут составлять 1х2 или 1х1,5 см. Длина заготовок должна быть равна глубине камеры – 60 см. Рейки сколачивают с шагом не более 3-4 см.

Для сборки жира должен быть предусмотрен металлический поддон, так как за ним легче ухаживать, чем за деревянным (в том числе мыть). Оптимальным материалом для его изготовления станет пищевая нержавеющая сталь: из пластины вырезают с помощью болгарки прямоугольную заготовку с габаритами 55х85 см.

По периметру готового прямоугольника оставляют отступ в 1 см, желательно начертить эти линии карандашом. Согласно разметке совершают неглубокие надпилы: для этого нужно установить на болгарку тонкий диск по металлу (не более 1,5 мм). Надпилы помогут согнуть полотно нержавейки так, чтобы образовались бортики. Углы изделия можно стянуть болтами или зафиксировать сваркой.

Из металлических панелей, листов и кирпичей неподалеку от камеры собирают топку, оптимальное расстояние между ними – 3 м. Дымоходную трубу вмуровывают в топку, притом противоположный ее конец соединяют с коптильной камерой. Верхом мастерства будет обустройство под одной крышей корпуса коптильни и небольшого дровяника.

Каркас

0
Источник:

Его собирают из бруса, в качестве крепежа используют саморезы. После сборки передней и задней рамы их соединяют брусками. По бокам верхней «обвязки» крепят элементы, выступающие за периметр на 50 мм. К ним будет крепиться стропильная система. Для сооружения конька крыши посередине переднего и заднего бруса фиксируют вертикальные стойки, их также соединяют вместе длинным элементом, выходящим за периметр на 50 мм. Посередине его набивают две доски такой длины, что бы свес составлял как минимум 150 мм.

Обшивка

Три стороны каркаса-полуфабриката плотно обшивают досками в 2 слоя: сначала крепят элементы вертикально, потом — горизонтально. Формируя дверной проем, его делают на 5 мм больше дверцы, обеспечивая ее свободное вхождение даже в случае температурного расширения. Перед обшивкой последней стороны внутри по бокам крепят перекладины с вырезами для металлических стержней. На них будут висеть крючки, предназначающиеся для продуктов.

0

Источник:

В крыше сверлят отверстие для дымохода, его диаметр — 5 мм. Чтобы обеспечить полную изоляцию зазора, щелей между досками, используют клей и паклю. Дверцу также делают из 2 слоев досок. Для контроля температуры в ней делают отверстие для штыревого термометра. Дно оставляют открытым. Готовый домик, обработанный гидрофобной пропиткой, крепят к цоколю металлическими скобами. Для обеспечения большей надежности крышу коптильни покрывают легким кровельным материалом.

Тонкости выбора дров и опилок для коптильни

Чтобы можно было оценить результат стараний, необходимо заранее подобрать правильные дрова, опилки, иначе первый блин будет комом. Не каждый материал подойдет для холодного копчения продуктов. Наиболее подходящими признаны: береза; бук; вишня; вяз; груша; дуб; клен; липа; можжевельник в умеренных количествах; ольха, избавленная от горькой коры; орех; осина; слива; тополь; черемуха; яблоня. Любая древесина для коптильни холодного копчения обязана быть сухой. Наличие грибка — противопоказание для ее использования. Хвойные породы для домашнего копчения — табу, так как их древесина содержит много смол. Продукты становятся темными, горькими, появляются посторонние запахи. Однако на европейских, североамериканских предприятиях нередко используют такую древесину для придания продуктам оригинального вида и необычного вкуса. Коптильня холодного копчения своими руками: чертежи, материалы и подходящие емкости — тема, предлагающая много вариантов решения вопроса. Такое несложное устройство легко соорудить своими руками, но и оно требует тщательности, аккуратности, терпения.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

• Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
• На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
• В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
• На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
• Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
• Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Изготовить коптильню своими руками очень легко.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.
