Как выбрать сварочную маску: их виды и важные характеристики, на что обращать внимание при подборе, рейтинг

Сварные работы в условиях загазованной и запыленной среды, в ограниченных по объёму замкнутых пространствах, требуют индивидуальной системы респирации. Для этого применяется сварочная маска с подачей воздуха. Такое устройство обеспечивает комплексную защиту во время проведения работ.

• герметичный корпус изолирует доступ загрязненного воздуха к органам дыхания,
• блок очистки и нагнетатель действуют по принципу респиратора, сохраняется необходимый уровень воздухообмена,
• экран оберегает лицо от высокотемпературного и химического воздействия расплавленного металла,
• светофильтр защищает глаза от ультрафиолетового излучения электрической дуги.

Сварочная маска с подачей воздуха

Маски промышленного производства дополнительно оснащаются тревожными звуковыми и световыми сигналами, оповещающими:

• о разрядке аккумулятора, подключенного к нагнетателю,
• недостаточной степени очистки фильтром воздушной смеси.

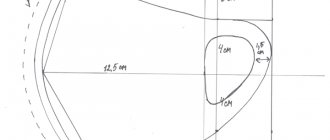

Создаю макет для резки

Для макета использовал кусок от старой картонной коробки размерами 400х400 мм. Внешние размеры и другие детали маски видны на фотографии. Заштрихованные участки будут удалены.

Защитная маска из картона может воспламениться от искр при сварке. Не используйте ее или аналоги из легковоспламенимых материалов при работе.

Как выбрать маску с системой подачи воздуха

Производители предлагают более 80 видов масок с поддувом, применяемых для сварных работ во вредных условиях.

Они разделяются по степени очистки воздуха, нагнетателям, электропитающими элементами. Модели Airtek, Муссон 200, Optrel имеют максимальную степень очистки, оснащены турбоблоком. Фильтры Муссона 1000 работают с меньшим КПД, обеспечивают уровень защиты Р2.

Сварочная маска с системой фильтрации воздуха Муссон 200

Размер светофильтра варьируется от 90х32 до 110х93. При видимой зоне сварки достаточно небольшого окна. Для работ возле стен, на потолках, в закрытых емкостях лучше выбирать маску с большим обзором, в этом случае нагрузка на шею уменьшается.

Степень затемнения светофильтров варьируется от 2 до 5 единиц, маркировка соответствует этому показателю. Пятые фильтры применяются при хорошей освещенности, для уличных работ. В помещения нужны №3 и №4. В плохо освещенных пространствах удобнее работать со второй степенью затемнения светофильтра. «Хамелеоны» маркируются иначе: от 5 до 15 DIN. Маски с жидкокристаллическими окнами дополнительно оборудованы системой питания и сенсорами.

Формирую углы

Удалив ненужные части картона, создаю четыре накладки. Они будут использованы для склеивания деталей друг с другом:

• Формирую контуры маски, углы которой будут удерживаться за счет накладок.
• Вначале прихватываю детали кусочками скотча.
• Затем склеиваю детали друг с другом с помощью горячего пистолета.
• Смотрю на яркий свет (настольную лампу), чтобы проверить, что через соединения не проникает свет лампы.

Как научиться варить сваркой

В гараже у любого самодельщика имеющего опыт работы с металлом обязательно есть сварочный станок.

Тем же, кто желает научиться пользоваться сваркой, но пока не решил, какой именно сварочный аппарат или инвертор приобрести, лучше начать с той модели, которая предусматривает плавную регулировку сварочного тока. Для зажжения и поддержки нормальной работы сварочной дуги сила тока в электроде имеет решающее значение, особенно если рука начинающего сварщика еще не умеет держать дугу. К тому же электроды разных производителей отличаются (согласно допускам их ТУ), также как отличается масса деталей, подлежащих сварке и диаметр электродов, лучше, чтобы у начинающего сварщика была возможность плавного подбора тока для каждого вида работ.

Экипировка сварщика

Необходимым элементом экипировки сварщика является защитный щиток (маска). Дело в том, что в процессе сварки происходит такой мощный выброс ультрафиолетовых лучей, что без маски испортить зрение можно буквально за несколько минут.

Также, перед тем как приступить к сварочным работам, необходимо надеть брюки, куртку и перчатки из прочного материала. Обычные вещи здесь не подойдут, так как от электрической дуги идут брызги, насквозь прожигающие хлопчато-бумажную ткань. Можно использовать комбинированные рукавицы или руковицы из брезента. Последний точно не прожигается разлетающимся каплями.

Помимо маски и одежды у сварщика должен быть под рукой молоток весом в 200-300 г, с заостренным концом. Он понадобится для того, чтобы удалять окалину, образующуюся в процессе работы, со сварочных швов.

С чего начать?

Начинать обучение сварному делу лучше с электрода, диаметр которого варьируется в пределах 2,5-3 мм. Более тонкие электроды используются для сварки тонких металлических деталей, а те, что имеют диаметр 4-5 мм, используются редко, так как для сварки такими электродами нужна мощная электросеть.

Не следует сразу приступать к сварке «полезных» деталей. Лучше потренироваться на куске ненужного металла и лишь когда все начнет получаться, приступать к более серьезной работе.

Сначала необходимо надежно прикрепить зажим «заземления» к детали, и заправить электрод в держатель. Затем на сварочном аппарате нужно установить ток с таким расчетом, чтобы он соответствовал диаметру используемого электрода. Не нужно забывать о том, что правила техники безопасности должны соблюдаться неукоснительно, в противном случае, попытки научиться сварке смогут закончиться весьма печально.

Зажигание дуги

Чтобы научиться работать с дугой, нужно представить, что электрод – это шариковая ручка или карандаш, и установить вертикально под небольшим углом (приблизительно 60-70 градусов) по отношению к металлической заготовке. Теперь нужно провести электродом по заготовке со скоростью 5-10 см/сек. Если при этом образовались искры и послышался треск, значит, все было сделано правильно.

Далее, под тем же углом наклона нужно слегка прикоснуться электродом к заготовке и приподнять его примерно на 3-5 мм. После этого дуга должна зажечься и начать плавить металл.

По мере того, как электрод выгорает, необходимо поддерживать это расстояние, перемещая его в горизонтальном направлении. Если электрод начинает прилипать, его нужно слегка раскачать, оторвать от заготовки и снова зажечь дугу.

Если электрод все же прилипает, это свидетельствует о том, что нужно увеличить силу тока. Цель такого занятия – научиться получать устойчивую дугу на расстоянии 3-5 мм между поверхностью заготовки и электродом.

Следующим этапом будет наплавление валика.

Устанавливаю стекло

В местном магазине приобрел затемненное стекло для сварочных работ. Его номер затемнения – 10. Оно стоит всего пару долларов.

• Определяю место его установки внутри маски — обвожу по контуру маркером.
• Затем вырезаю под него отверстие.
• Чтобы стекло не выпадало, изготавливаю для него две картонные рамки.
• Само стекло помещаю внутри рамы и вклеиваю в маску.
• Также проверяю на ярком свету, чтобы внутри сквозь щели не проникал свет.

Основные параметры

При выборе маски с системой подачи кислорода и собственноручном ее изготовлении необходимо учитывать ряд эксплуатационных характеристик защитного устройства, связанных с удобством проведения сварных работ:

• негорючесть, устойчивость к воспламенению, механическая износостойкость, низкий удельный вес, небольшая теплопроводность материалов, из которых изготавливается кожух;
• размеры окна для визуализации процесса сварки, угол обзора должен быть не менее 120°, ширина не менее 20 см;
• уровень затемнения светофильтра, в случае установки жидкокристаллического экрана должно быть не менее 2 сенсоров, регулирующих степень затемнения стекла;
• универсальность системы питания, маска оснащается солнечными батареями или аккумуляторами, есть модели с двойной системой электропитания;
• общий вес корпуса не должен превышать одного килограмма;
• пропускная способность фильтрующего блока, для полноценной респирации необходима мощность от 150 до 200 литров в минуту;
• вид воздушного фильтрата, он должен соответствовать химическому составу внешней среды, очищать воздух от вредных газов и пыли до 90%;
• эргономичность: в маске должно быть комфортно, она должна выдерживать высокие температуры, химическое и тепловое воздействие паров и взвеси расплавленного металла, система крепления блока очистки воздуха должна быть надежной, соединительный шланг – прочным и легко деформирующимся.

Изготавливаю деревянную ручку

Ручка сделана из обычного деревянного бруса:

• С одной стороны я срезал его под углом, а с другой стороны обтесал с помощью ножа, чтобы придать ручке круглую форму, удобную для удержания в руке.
• Затем приклеил ручку к маске при помощи горячего клея.
• Изнутри маски накладываю кусок тонкой фанеры и при помощи самореза дополнительно фиксирую ручку.

Желтая стрелка указывает на отверстие в ручке, которое предназначено для подвешивания маски на гвоздь в стене.

Ремонт и модернизация сварочной маски

Всем привет! Можно поздравить с открытием дачного сезона?! Если да- то поздравляю Всем тем, кто занимается сварочными работами посвящается!

Т.е. понятно я надеюсь? Кто не понял. Есть кронштейн слева, и с права. Соответственно кронштейны «смотрят» друг на друга как бы внутри маски, а, следовательно, все детали не могут быть одинаковые, те что двигаются должны быть или зеркальные или со смещённым упором на угол откидывания маски… Короче… Не мой случай, китайцы похоже не заморачивались, прост отсыпали деталек и крутись как хочешь, поэтому у меня маска была бы или всегда откинута, или всегда задвинута (это если не прилагать усилий), да даже если бы и нормально откидывалась- всё равно в мусор, потому как резьба на пластмассовых винтах слизалась почти сразу… люфты такие что маска болталась относительно оголовья даже при затянутых винтах… Короче, в мусор такой кронштейн!!! Не знаю, может на дорогих масках нет такой проблемы, но у меня она стоит в районе 1,5 тыс. руб, поэтому что есть, то есть. И так. Имеем 3D принтер, оголовье которое устраивает и маска, которая тоже вполне годится. Нужно сделать хороший кронштейн, задача поставлена- вперёд!

Крепление кронштейна на оголовье у меня такое, не буду выпендриваться, честно не знаю, как называется такой тип крепления, в общем см. фото

Был разработан и напечатан новый комплект деталей. Печатал PETG, слой 0.1.

Как видим на фото, детали №1 и №2 зеркальны относительно рядом лежащих «собратьев», поэтому 2 шт. печатаем как есть из архива, а ещё 2 зеркалим в слайсере иии… тоже печатаем всё из тех же файлов в архиве, но только уже зеркально!!!!. Дальше сборка! Болты использовал М5 х 35мм из нержавейки, гайки- 4 шт! В каждую зажимную ручку вложено 2 штуки!

Шаг 1:Собираем винтовую часть и вставляем в оголовье

Шаг 2Устанавливаем зацеп. Обратите внимание, что при сборке кронштейна на правой стороне оголовья, более широкая часть детали должна «смотреть» вправо.

Шаг 4Насаживаем маску на выступ стопорной шайбы

Шаг 5Устанавливаем прижимную шайбу

Шаг 6Закручиваем ручку!!! Напоминаю, в каждой ручке вложено по 2 гайки М5

Шаг 7Собираем также другую сторону и радуемся!!!

В общем всё! Всем спасибо за внимание! Братьям сварщикам респект и удачи в делах!

Инструкция по эксплуатации сварочной маски

ПЕРЕД ИСПОЛЬЗОВАНИЕМ СВАРОЧНОЙ МАСКИ ВНИМАТЕЛЬНО ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.

ВНИМАНИЕ!

Сварочная маска с автоматическим светофильтром защищает глаза и лицо от искр, брызг расплавленного металла и вредного излучения сварочной дуги при нормальных условиях сварки. Светофильтр автоматически переключается из светлого состояния в темное при зажигании дуги и возвращается в светлое состояние по окончании сварки.

Сварочная маска с автоматическим светофильтром поставляется в полностью собранном состоянии.

Перед использованием вам нужно установить две пальчиковые батарейки типа ААА в светофильтр, отрегулировать маску в соответствии с вашими индивидуальными особенностями, выбрать и установить требуемую степень затемнения, чувствительность и время задержки светофильтра.

ВНИМАНИЕ!

• Данная маска не предназначена для газовой и лазерной сварки и резки.
• Никогда не кладите маску и светофильтр на горячую поверхность.
• Запрещается вскрывать картридж светофильтра.
• Данная сварочная маска не предназначена для защиты от серьезных ударов.
• Не используйте эту сварочную маску во время работы с взрывчатыми веществами или агрессивными жидкостями.
• Не вносите никаких изменений в светофильтр или маску, если иное не указано в данной инструкции. Используйте только запчасти, указанные в данной инструкции. В случае внесения неавторизованных изменений и использования неавторизованных запчастей вы подвергнете сварщика риску и лишитесь гарантии.
• Если светофильтр не темнеет после зажигания дуги, немедленно прекратите сварку и устраните возможные причины неисправности. Если самостоятельно не смогли устранить проблему, свяжитесь с техническим специалистом или с дилером.
• Не погружайте светофильтр в воду.
• Не используйте растворители при чистке светофильтра и других частей маски.
• Используйте маску только при температурах от -10ºC до +55ºC.
• Храните маску и светофильтр в сухом, прохладном и в темном месте, когда маска не используется в течение длительного времени. Температура хранения от -20ºC до +70ºC.
• Предохраняйте светофильтр от контакта с жидкостью и грязью.
• Регулярно очищайте поверхность светофильтра от пыли и грязи, не используйте сильные чистящие растворы. Для очистки оптических датчиков и солнечных элементов используйте чистую мягкую ткань без ворса.
• Регулярно меняйте внешнее защитное стекло при налипании брызг расплавленного металла на поверхность, при появлении раковин, трещин, царапин, неровностей и помутнения.
• Оголовье может вызвать аллергическую реакцию у чувствительных людей в местах непосредственного контакта регулировочных ремней с кожей.
• Для продления срока службы батареек, переключите светофильтр в режим шлифовки «Grind» после использования. Когда горит красный светодиод «LOW BATTERY» на внутренней стороне светофильтра, замените пальчиковые батарейки.
• Перед началом сварочных работ отрегулируйте маску под себя для достижения максимального комфорта и защиты, установите две пальчиковые батарейки типа ААА в светофильтр, выберите и установите требуемую степень затемнения, уровень чувствительности и время задержки высветления светофильтра в зависимости от условий и способа сварки.

В этой статье:

Сварочные маски выпускают из фиброкартона и огнеупорного пластика. Первый вариант легче и дешевле. Но картон постепенно теряет свою форму, шлем перекашивается, может разойтись на углах (собран на скобах). Картон способен впитывать влагу, если средство индивидуальной защиту хранится в помещении с повышенной плажностью 70-80%.

Пластиковые маски отличаются по толщине материала и составу, что влияет на вес. Дешевые модели могут расплавиться или прилипнуть, если их случайно положить на горячую поверхность (например, только что проваренный шов). Дорогие пластиковые маски полностью негорючие и выдерживают высокие температуры. Они устойчивы к влаге и не деформируются по мере эксплуатации. Для нечастого использования можно сэкономить и купить картонный щиток. Если варить предстоит регулярно, выбирайте пластиковый вариант.

Размер смотрового окна

Размер смотрового окна у сварочных масок может быть минимальным — 89х39 см или максимальным 110х90 см. Есть много промежуточных вариантов: 100х60, 90х60, 110х60 и т. д. Если предстоит варить только в нижнем положении небольшие детали, подойдет любое смотровое окно.

Работы на крупных конструкциях, требующие многочисленных швов удобнее вести в масках с хорошей обзорностью. Тогда не придется крутить шеей, а достаточно слегка повернуть глаза, чтобы хорошо видеть стык. Такие маски пригодятся для сварки труб близко у стены, пола, выполнения потолочных швов. При этом обращайте внимание именно на размер светофильтра, а не наружного стекла, поскольку внешний экран может быть гораздо крупнее самого смотрового окна.

Тип светофильтра

Светофильтр, защищающий глаза от вредного излучения, может быть с постоянным затемнением для обычных сварочных масок или автоматическим. В первом случае используются черные стекла, каждому из которых присвоен номер, указывающий на силу затемнения. Через них почти ничего не видно, пока не зажжена сварочная дуга. Это затрудняет точное попадание электродом в место стыка, можно промахнуться и оставить следы рядом на лицевой стороне, которые потом придется зачищать. После сварки через светофильтр не видно качество шва и шлем поднимают для осмотра соединения.

Автоматическое затемнение реализовано в масках-хамелеон. В них используются жидкие кристаллы и сенсоры, реагирующие на вспышку электрической дуги. В просветленном состоянии кристаллы расположены поперек сечения стекла и обеспечивают приемлемую видимость сварщику. В маске можно точно навести электрод или горелку на место стыка, изучить качество шва, собирать простые конструкции и сразу переходить к прихватке.

Регулировка затемнения маски

В процессе регулировки маски Хамелеон можно самому подрегулировать светофильтр таким образом, чтобы стало посветлее или наоборот, потемней. Для этих целей на внутренней стороне фильтра есть переключатели.

Важной особенностью является и то, что маску можно настроить на внутреннюю или наружную регулировку. То есть, сварщику можно даже не снимать маску с головы для настраивания светофильтра, если задать такие параметры в функциях сварочной маски Хамелеон.
